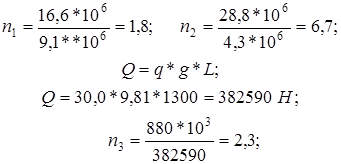

Проверяем трубы на прочность:

И так окончательно выбираем трубы согласно ГОСТу–632–64, ОТТМ диаметром 168,3 мм и толщиной стенки 7,3 мм, диаметром муфты 188 мм.

Результаты расчетов сведены в таблицу 2.13.

Таблица 2.13

2.5.4 Компоновка кондуктора и эксплуатационной колонны

Выбор технологической оснастки.

Под названием «технологическая оснастка» подразумевается набор устройств, которыми оснащают обсадную колонну для обеспечения ее спуска и качественного цементирования. Выбранная технологическая оснастка включает в себя следующие элементы:

1) Элементы оснастки кондуктора.

а) башмак с бетонной насадкой БК-245;

б) обсадные трубы диаметром 245 мм;

в) для предупреждения перетока бурового или тампонажного раствора из заколонного пространства в обсадную колонну, в процессе крепления скважины оборудуется обратным клапаном ЦКОД-245. его монтируют или в башмаке обсадной колонны или на 10-12 м выше него.

г) для цементирования обсадной колонны в стволе скважины, с целью равномерного заполнения кольцевого пространства тампонажным раствором и качественного разобщения, оборудуется центраторами ФП 245х3500 – 3шт.

2) Элементы оснастки эксплуатационной колонны.

а) башмак с бетонной насадкой БК-168 мм;

б) обсадные трубы диаметром 168 мм;

в) обратный клапан ЦКОД-168;

г) центраторы ФП 168х214х265 – 8 шт.;

д) турбулизаторы ЦТ 168/214-3 – 8 шт.;

Их устанавливают на обсадной колонне в зонах расширения ствола скважины на расстоянии не более 3-х метров друг от друга;

е) для разрушения корки бурового раствора на стенках скважины при расхаживании обсадной колонны, и образования прочного цементного кольца за обсадной колонны, оборудуется скребками 168/214 – 6 шт.

2.6 Цементирование эксплуатационной колонны

2.6.1 Расчет необходимого количества материалов

Для облегчения качественного крепления обсадной колонны выбираем портландцемент ПЦТ-ДО-50.

Определяем водоцементное отношение для облегченного цементного раствора и для цементного раствора по формуле:

где сц = 2920 кг/м3 – плотность цементного раствора;

– для облегченного цементного раствора:

– для цементного раствора:

Найдем необходимый объем:

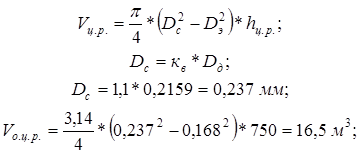

– облегченного цементного раствора:

т.к. облегченный цементный раствор находится внутри кондуктора, т.е. в обсаженной части ствола скважины:

– цементного раствора:

Объем воды для приготовления:

– для цементного раствора:

– для облегченного цементного раствора:

Количество цементировочной техники:

где снас –насыпная плотность цементного порошка;

Vбунк –объем бункера цементосмесительной машины СМН-20;

Для приготовления цементного раствора:

Для приготовления облегченного цементного раствора:

Всего потребуется для приготовления и закачки цементных растворов 3 машины 1АС-20 и 4 машины ЦА-320.

2.6.2 Гидравлический расчет цементирования

Определим объемное содержание глины, цемента и воды в 1 м3.

где qсм – масса сухого тампонирующего материала,

qв – объем содержания воды в 1м3 раствора,

где qгл –масса глинопорошка в 1м3 раствора,

qц – масса цемента в 1м3 раствора,

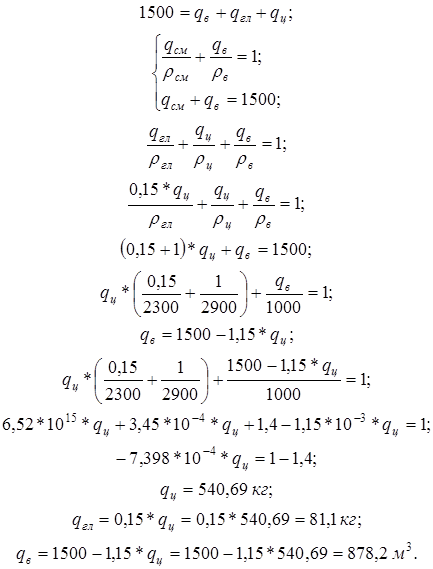

Определим для облегченного цементного раствора:

Определим общую массу цемента, глины и воды потребного для приготовления облегченного цементного раствора:

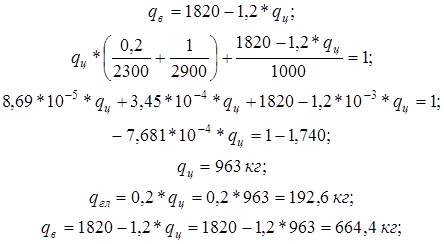

Найдем qсм для цементного раствора:

Определим общую массу цемента, глины и воды потребного для приготовления облегченного цементного раствора:

Определим подачу ЦА-320 при закачке облегченного цементного раствора:

где Qв –объемная подача воды, Qв = 12,6 л/с;

Определим подачу ЦА-320 при закачке цементного раствора:

Определим время закачки:

– облегченного цементного раствора:

– цементного раствора:

Результаты расчета цементирования приведены в приложении 1.

График процесса закачки и продавки цементировочного раствора приведены на рис.2.5, а схема обвязки на рис.2.6.

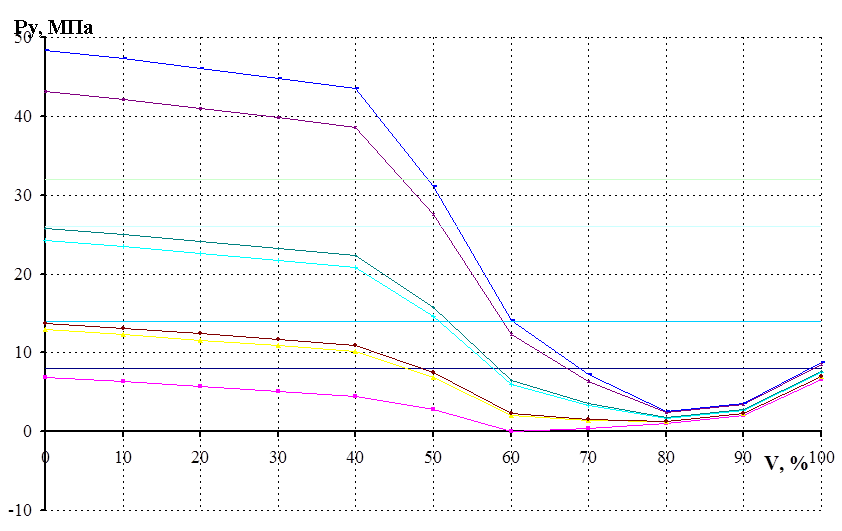

Рисунок 2.5 График процесса закачки и продавки цементного раствора.

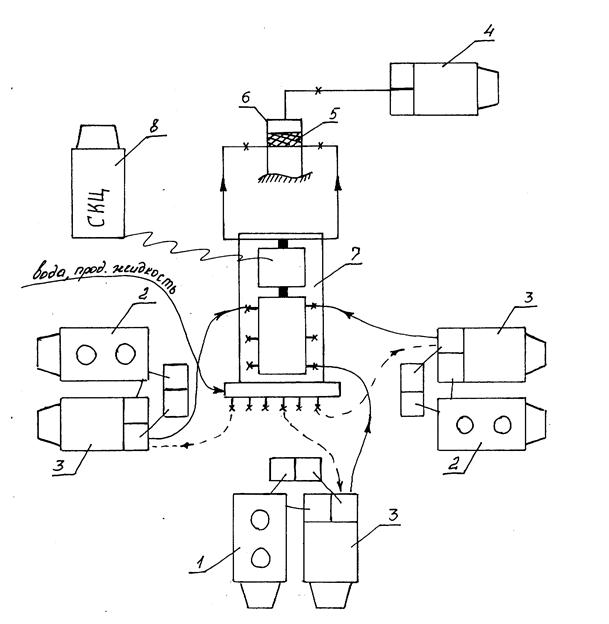

Рис. 2.6 Схема обвязки.

1, 2 – Смесительные машины с цементным и облегченным цементным растворами;

3 – ЦА для приготовления цементного и облегченного цементного раствора;

4 – ЦА начинающий продавку;

5 – Цементировочная пробка;

6 – Цементировочная головка;
