Выбираем насос, исходя из суммарных потерь в циркуляционной системы. Выбираем из условия [P] > SDR, где [P] допускаемое рабочее давление насоса; SDR = 13,39 Мпа;

По таблице 56 [] выбираем буровой насос с [P] = 13,9 МПа при диаметре втулок dвт = 170 мм –У8-6МА.

Заключительной стадией гидравлического расчета скважины является построение НТС – номограммы.

Для этого занесем в таблицу теоретические и фактические подачи и давления насоса при различных диаметрах втулки.

Теоретические подачи и давления насоса берем из таблицы 56 [].

Фактическая подача определяется по формуле:

где к – коэффициент, учитывающий работу насоса на всасывании (к = 0,85);

Q – теоретическая подача.

Таблица 2.10

Давления и подачи У8-6МА

Затем значения Qф и Р нанесем на график (рис. 2.1) Q = f(DR).

На значениях подачи отметим интервалы регулирования расхода. Найдем потери давления, зависящие от глубины. Они равны потерям в ЛБТ, СБТ, УБТ, кольцевом пространстве между ЛБТ и стенками скважины, СБТ и стенками скважины, УБТ и стенками скважины, замках, кольцевом пространстве между замками и стенками скважины.

По таблице 2.8 определяем эти потери:

Эти потери найдены при расходе промывочной жидкости равном 0,026 м3/с.

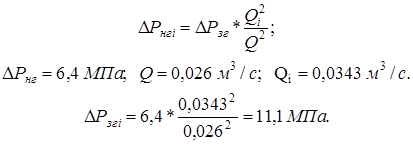

Пересчитаем потери, зависящие от глубины на другие значения расходов по формуле:

Остальные потери давления, зависящие от глубины вычисляются аналогично и наносятся на график.

Определяем потери давления, не зависящие от глубины. Они равны суммарному перепаду давления во всех элементах циркуляционной системы, исключая перепад в забойном двигателе и потерь зависящих от глубины.

Пересчитаем потери, не зависящие от глубины на другие значения расходов по формуле:

Для остальных расходов потери вычисляются аналогично и наносятся на график.

Рассчитаем также характеристику 3ТСШ1-195 для различных расходов. Результаты нанесем на график (рис. 2.1).

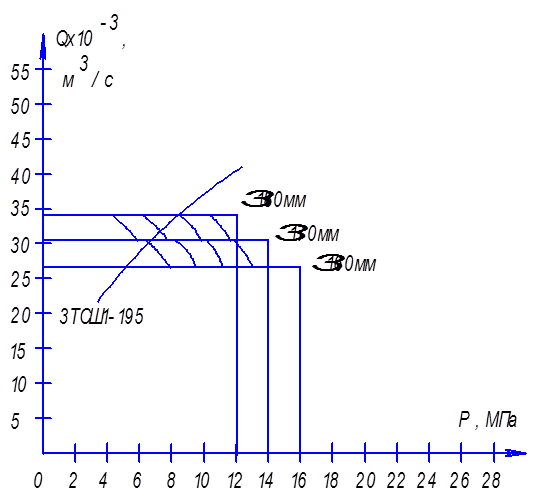

Рисунок 2.1 НТС – номограмма.

2.6.2 Расчет рабочих характеристик забойных двигателей

Рабочей выходной характеристикой турбобуров называется зависимость частоты вращения, момента и мощности на валу турбобура от осевой нагрузки на долото. Она служит для определения интервала осевых нагрузок, при которых наблюдается устойчивая работа турбобура, а также для оптимизации режимов турбинного бурения.

Исходные данные для расчета:

· Турбобур 3ТСШ1-195;

· Q = 0,026 м3/с;

· r = 1100 кг/м3;

· Dд = 215,9 мм;

· Муд = 4*10-3 м;

· Dс = 0,130 м;

· D1 = 0,149 м;

· D2 = 0,124 м;

· Dв = 0,135 м.

В = 0,5*4790*9,81 = 23495 Н – вес вращающихся деталей и узлов турбобура.

Произведем расчет.

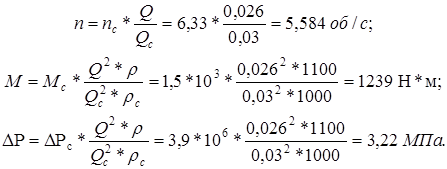

Определим параметры турбины n, М, DR:

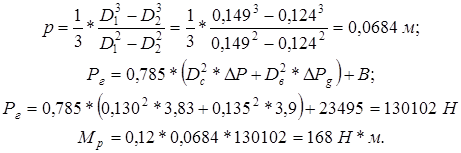

Определим разгонный момент на валу турбобура:

где m = 0,12 – коэффициент трения в опорах турбобура;

Р – средней радиус трения;

Рг – гидравлическая нагрузка в турбобуре;

Определим разгонную частоту вращения вала турбобура:

где Мт = 2*М, Мт – тормозной момент;

Определим удельный момент в пяте:

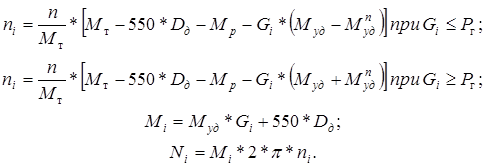

Основные расчетные уравнения, описывающие рабочую характеристику турбобура;

Результаты расчета сводим в таблицу 2.11.

Таблица 2.11

На основе полученных данных построим рабочую характеристику турбобура 3ТСШ1-195.

Рисунок 2.2 Рабочая характеристика 3ТСШ1-195

в координатах M – G; N – G; n – G.

Произведем анализ рабочей характеристики турбобура. Из рис. 2.2 видно, что турбобур устойчиво работает в области нагрузок 0 ¸ 140 кН и 160 ¸ 250 кН.

Из практики известно, что при êРг - Gi ê< 104 Н наблюдается усиление вибраций турбобура и бурильного инструмента. В нашем случае эта область распространяется на интервал нагрузок 140 ¸ 160 кН. Отсюда следует, допустимая нагрузка на турбобур лежит вне зоны вибрации, поэтому режим работы нормальный.
