Рис.10

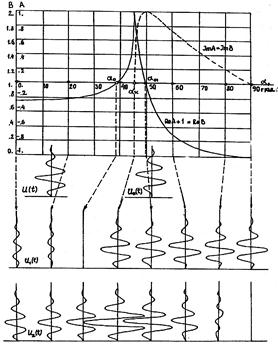

Описание изменений СКР SH-волны иллюстрирует (рис.10), на котором построены графики и импульсоиды первичной волны и ее Гильберт-трансформанты, а также импульсоиды суммарных вторичных волн для различных углов падения. Так как ReB = ReA + 1, график снабжен второй осью ординат для со смещенной на 1 шкалой. График одновременно является и графиком .

Импульсоиды вторичных волн соответствуют углам падения, отмеченным на шкале оси абсцисс стрелками.

В заключение анализа отметим, что угол падения α определяет удаление х точки приема Р от точки возбуждения 0 (рис.11). Тангенс этого угла равен отношению половины удаления х/2 к эхо-глубине границы h: . Поэтому малые углы падения соответствуют ближней к источнику зоне, а большие - дальней.

Рис.11

Приведем оценки x/h, соответствующие особым углам для выбранных ранее параметров сред:

при ≈38°,7 ≈1,6;

при ;

при ≈49,4 ≈2,33.

Добавим еще оценку границы ближней зоны:

при ≈12,8 ≈0,46.

Таким образом, область наибольшей стабильности отраженной волны не превышает половины эхо-глубины границы. Наибольшие изменения этой волны начинаются на удалениях, в полтора раза превышающих глубину. В промежуточной зоне с ростом х изменения отраженной волны становятся все более существенными и заметными.

II. Расчётная часть

1. Падение SH-волны на кровлю низкоскоростной среды

Зададим три случая параметров среды - укажем их в таблице:

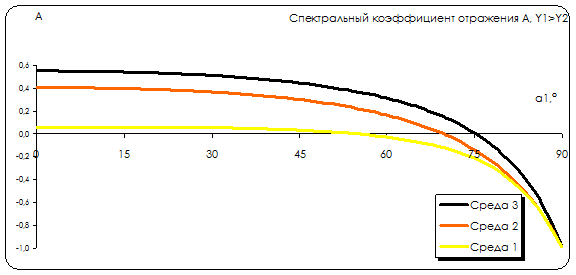

Получим график спектрального коэффициента отражения A в зависимости от угла падения α1. В первом случае критический угол составляет α0 = 55˚, во втором - близок к α0 = 70˚, третий случай - α0 = 75˚.

Анализируя полученные графики, видим, что по мере увеличения различий физических свойств между средами критический угол α0 увеличивается, стремясь к 45˚ для практически однородных сред.

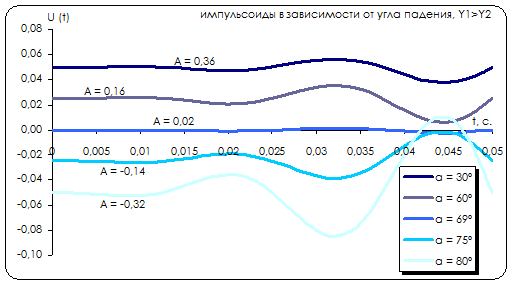

Покажем изменение амплитуды отражённого сигнала, в зависимости от спектрального коэффициента отражения для Среды 2. В качестве исходного сигнала возьмём импульс Берлаге, вычисляемый по формуле . Возьмём случай f0 = 40Гц:

2. Падение SH-волны на кровлю высокоскоростной среды

Зададим три случая параметров среды - укажем их в таблице:

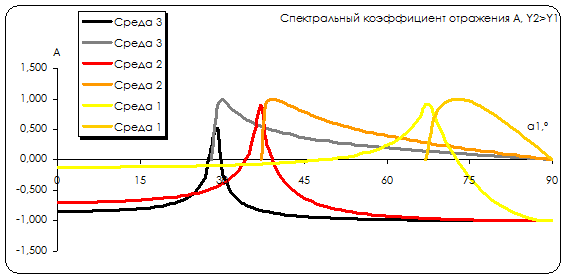

Получим график спектрального коэффициента отражения A в зависимости от угла падения α1. В первом случае критический угол составляет α0 = 68˚, во втором - близок к α0 = 38˚, третий случай - α0 = 28˚.

Анализируя полученные графики, видим, что по мере увеличения различий физических свойств между средами критический угол α0 уменьшается.

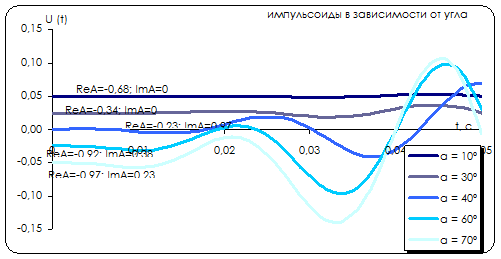

Покажем изменение амплитуды отражённого сигнала, в зависимости от спектрального коэффициента отражения для Среды 2. В качестве исходного сигнала возьмём импульс Берлаге, вычисляемого по формуле . Возьмём случай f0 = 40Гц:

Список литературы

1. Бондарев В.И., 2000, Основы сейсморазведки. Екатеринбург: Изд-во УГГГА.

2. Сейсморазведка: Справочник геофизика, 1990 / Под ред. В.П. Номоконова. М.: Недра.

3. Гурвич И.И., Боганик Г.Н., 1980, Сейсморазведка. М.: Недра.
