I - момент инерции сечения бетона:

I = = 114·10-4 м4;

Is - момент инерции сечения арматуры при симметричном армировании и коэффициенте = 0,20 % (согласно [3, табл. 38 ] и при > 83):

Is = =1,01·10-4 м4,

8,3

Вычислим:

2908 кН

Коэффициент продольного изгиба определится по формуле:

= 1,92 [3, 19]

Определим случай расчёта по “мягкому” критерию:

Предварительно принимаем случай больших эксцентриситетов.

Так как изгибающий момент отрицательный (-213,1 кНм), то рас­тянутая арматура As расположена у внешней грани колонны. Определим сечение арматуры из условия минимального про­цента армирования = 0,002 (при λ=62,3) [3, табл.38]:

As' = As,min=bh0 = 0.002·0,4·0,66 = 5,28·10-4 м2.

Принимаем 220 (As' =6,28·10-4 м2) [1, прил.3];

Сечение растянутой арматуры получим из условия:

[3 ,26]

При симметричном армировании:

0,458

0,458·(1-0,5·0,458) = 0,353

Площадь арматуры:

-0,72·10 -4м2.

По расчету арматура не требуется, устанавливаем арматуру из условия минимального армирования 2Ø20: АS=6,28см2. Симметричное армирование надкрановой части показано на рисунке 4.4.

Рис. 4.5 – Схема армирования подкрановой части колонны.

2. Проверяем арматуру, исходя из условия [2.25], в сечении у фундамента по сочетанию усилий (табл. 4.3, 3-я строка): М = -197,35кНм; N = 695,4кН (наиболее растянута внешняя грань),:

Определим коэффициент продольного изгиба:

Свободная длина надкрановой части колонны:

==1,5·8,45 м = 12,675 м,

где = 1,5 [3, табл. 32], как для здания с мостовыми кранами при однопролетных балках, без учета нагрузки от кранов (сочетание 1+13).

Определим гибкость:

62,3

Т.к. =62,3 > 14 то по [3, п. 3.3] требуется учитывать продольный изгиб колонны.

Эксцентриситет силы:

м,

Случайные эксцентриситеты (еа = 0,014, еа = 0,023), принимаем наибольшее значение: е0 =0,284 м.

Определим критическую силу:

φL = = 1,25

M’ = М = N

а = 0,03 м, получаем:

М = 695,4·(0,284+0,35-0,03) = 420 кНм;

=695,4·(0,07+0,7/2-0,03) = 105,7кН,

где =695,4кН;

= 49,246кНм,

=0,07м

коэффициент но не менее:

= 0,5 - 0,01 -0,01·11,5 = 0,2

I - момент инерции сечения бетона:

I = 114·10-4 м4;

Is - момент инерции сечения арматуры при симметричном армировании и коэффициенте = 0,2% :

Is = =1,2·10-4 м4,

8,3

Вычислим:

3742 кН

Коэффициент продольного изгиба определится по формуле:

= 1,22

м

0.23

0.2

Ne = 695,4·0,669 = 465,2 кНм,

выполняем проверку по условию [2,25]:

=0,2·0,4·0,672·11,5·103·1,1 + 365·103· 6,28·10-4·(0,67-0,03) = 601кНм

Условие выполняется 601кНм>465,2кНм.

Окончательно принимаем симметричную арматуру 4Ø20АIII c общей площадью AS = 12,56см2. Согласно конструктивным требованиям принимаем промежуточные стержни 2Ø12АIII c АS= 2.26 см2, (Рис. 4.6).

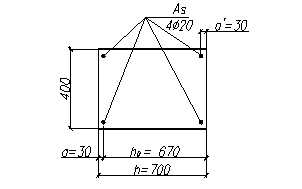

Рис. 4.6 – Схема армирования подкрановой части колонны.

4.2.3. Проверка подкрановой части колонны на устойчивость из плоскости поперечной рамы

Проверка производится в соответствии с [4, п. 3.64], по N=1328,1кН.

Расчетная длина колонны из плоскости изгиба:

N ≤ φ(RbA + RscAs,tot) [3. 119]

где φ – коэффициент, определяемый по формуле

φ= φb + 2(φsb - φb)αs [3. 120]

но принимаемый не более φsb , здесь φb, φsb – коэффициенты, принимаемые по [3, табл. 26], для = 18,1, , и тяжелого бетона φb = 0,69,
