Расчетная снеговая нагрузка на 1 м2 горизонтальной поверхности земли определяется по формуле:

S== 0,95·1,4·1·1,5=2 кН/м2 [2, п.5.1]

где S0 - нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности, принимаемое по [2, табл.4] в зависимости от снегового района. По заданию местом строительства является г. Комсомольск-на-Амуре: IV снеговой район, S0 =1.5 кН/м2; - коэффициент конфигурации кровли. В соответствии с [2, прил.3*] =1; yf = 1.4 - коэффициент надежности по нагрузке.

Нагрузка от снега на колонну:

SШ = S·АШ = 2·72= 144 кН.

2.2.5. Крановые нагрузки

Максимальное вертикальное нормативное давление колеса крана

Fmax.n=380 кН (п. 1.2).

Минимальное вертикальное давление колеса крана при двух колесах по одному рельсовому пути:

= = 112,5кН.

Горизонтальное нормативное давление колеса крана на рельс при попе­речном торможении тележки

Ткол,п = кН. [2, п. 4.4]

Расчетные крановые нагрузки на колесо:

Fmax = Fmax,n =380·0.85·1.1·0.95 = 338кН;

Fmin=Fmin,n =112,5·0.85·1.1·0.95 =60 кН;

Ткол = Ткол,n =15,9·0.85·1.1·0.95 =14,1 кН,

где =0.85 - коэффициент сочетания при режиме крана 6К [2, п. 4.17]; =1.1 [2, п. 4.8].

Расчетные вертикальные нагрузки Дmax и Дmin, а так же горизонтальная нагрузка Т на колонну определяются при расчете крайней колонны от не­благоприятного воздействия двух сближенных кранов [2, п. 4.11].

Линия влияния опорной реакции R на колонне при загружении соседних пролетов балки ходовыми колесами двух кранов для получения Rmax(Дmax, Дmin, T) изображена на рис. 2.1.

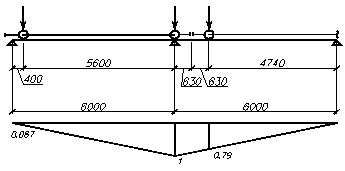

Рис. 2.1- Размещение колес двух кранов на линии влияния опорной реакции.

Дmax==338· (0,067+1+0,79)=627,7 кН

Дmin=60·(0,067+1+0,79)=111,4 кН

T==14,1·(0,067+1+0,79)=26,2 кН

2.2.6. Ветровая нагрузка

Ветровая нагрузка прикладывается к раме в виде рав­номерно распределенной по высоте колонны нагрузки и сосредо­точенной нагрузки в уровне верха колонны W действующей на участке площадью hnB, где hn-высота парапета.

Нормативное значение средней составляющей ветровой нагрузки определяется по формуле:

[2, п.6.3]

где где - нормативное значение ветрового давления. По заданию местом строительства является г. Комсомольск-на-Амуре: III ветровой район, =0,38 кН/м2 [2, табл.5]; k - коэффициент, учитывающий изменение ветрового давления по высоте; с - аэродинамический коэффициент; = 1.4 - коэффициент надежности по нагрузке.

Аэродинамический коэффициент ак­тивного давления с наветренной стороны Се = 0.8; коэффициент пассивно­го давления с подветренной стороны Се3 определяется по [2, прил. 4]: при отношении высоты цеха к его ширине Н / L = 12,6 / 24 = 0.525 и отношении длины здания к его ширине Взд/ L =96 / 24 = 4; Се3= -0,5.

Коэффициент k определяется интерполяцией по нормативным значениям [2, табл.6] и приведён в таблице 2.2:

Таблица 2.2 – Нормативные и рассчитанные коэффициенты k.

Высота, м

k

Высота, м

k

10

0,65

12,6

0,702

20

0,85

15

0,75

Найдём нормативное значение ветрового давления на каждой высоте без учёта аэродинамического коэффициента (рис. 2.2):

=0,38·0,5·0,95·1,4=0,253 кН/м2;

= 0,38·0,65·0,95·1,4=0,329 кН/м2;

= 0,38·0,702·0,95·1,4=0,355 кН/м2;

= 0,38·0,75·0,95·1,4=0, 379кН/м2;

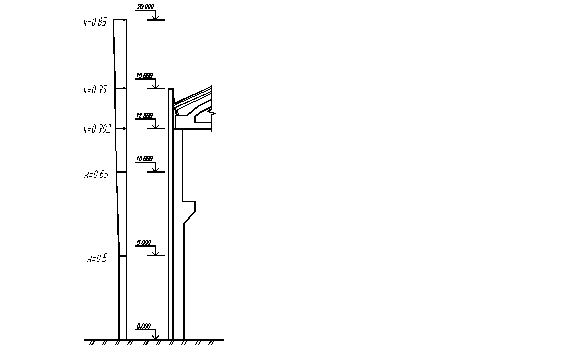

Рис. 2.2 –Эпюра ветрового давления.

Найдём площади полученных трапециевидных эпюр и их среднее значение, являющееся эквивалентной нагрузкой:

S1=0.253·5=1,265 кН/м;

S2=(0.253+0.329) ·0,5·5=1,455 кН/м;

S3=(0.329+0.355) ·0,5·2,6= 0,889кН/м;

ωср=(1,256+1,455+0.889)/12,6=0.285 кН/м2;

Получаем давления с наветренной и подветренной стороны при шаге 6 м:

ωН =ωср·Се B= 0.285 кН/м2·0,8·6 м= 1,368 кН/м;

ωП =ωср·Се3 В= 0.285 кН/м2·(-0,5) ·6 м= -0,855кН/м.

Ветровая нагрузка W, действующая выше верха колонны, прикладывается в уровне низа ригеля рамы. Определяем площадь эпюры ветрового давления в пределах высоты парапета:

Sпр=(0.355+0.379)·0,5·2,4=0,881 кН/м;

Тогда W1= SпрВ=0,881·6 =5,286 кН – расчетное давление без учета аэродинамических коэффициентов.

Суммарное давление ветра на парапет с наветренной и подветренной сторон:

=5,286·(0,7+0,5)=6,343кН.

3. Расчет каркаса на ПЭВМ

Необходимые исходные данные:

1 строка

1. Расчетная высота колонны:

Нр= Н + 0.15 = 12,6 + 0,15 =12,75 м.

2. Высота верхней части колонны: Н2 = 4.3 м.

3. Расстояние от подкрановой балки до низа фермы:

Н2-Нпб=4.3 - 0,8 = 3,5 м.

4. Число рам в температурном блоке - 9.

2 строка

5. Отношение жесткостей рассматриваемой колонны (ЕI2 – верхняя часть колонны, EI1 - нижняя часть колонны): для крайней колонны:

=
