Где значение 0,15 м есть расстояние от отметки пола до верхнего обреза фундамента

Уточняем размер колонны:

Н* = Н1 + Н2 = 4,3+7,85 =12,15 м, Т.к высота колонны при высоте более 10,8м должна быть кратна 1,8м, принимаем высоту колонны равной 12,6м

Тогда Н*=12,6+0,15=12,75м

Н1 = 12,75 – 4,3 = 8,45м

Габаритные размеры принятой колонна приведена на рис. 1.1.

Отметка головки подкранового рельса равна:

ОГР = Н* - Н2 + Нcr,B + hr = 12,6– 4,3 + 0,8 + 0,12 = 9,22 м

Проверка зазоров:

Проверка зазора Δ1 - между краном и низом стропильной конструкции (Δ1> 100 мм):

Δ1 = Н2 - hr - Нcr - Нcr,B –= 4300 - 120 – 3150 – 24000/250 = 934 мм.

Условие Δ1 = 934 мм> 100 мм выполняется.

Проверка зазора Δ2 - между торцом крана и колонной (Δ2> 60 мм):

Δ2 = λ +250мм – А - В1 = 750+250 - 600 - 300 = 100мм > 60мм.

1.5. Назначение длины температурного блока, привязка колонн торцевых рам блока в продольном направлении

Т.к. длина здания по заданию составляет 96 м, то назначаем два температурных блока по 48м. Колонны торцевых рам блока смещаются внутрь здания с разбивочных осей на 500 мм с целью устранения доборных элементов в покрытии. В середине каждого температурного блока располагаем вертикальные крестовые связи жесткости (рис. 1.2).

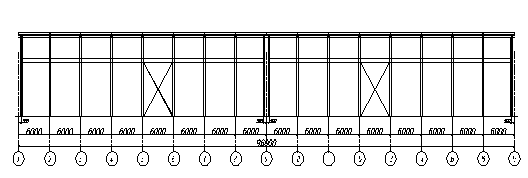

Рис. 1.2 - Продольная рама и элементы жёсткости.

1.6. Стеновое ограждение

Разбиваем высоту Н = 12,6 м кратно ширине панели равной 1,8 м [1, табл.2]: 12,6/1,8 = 7 шт. (рис. 1.3). Назначаем стеновые панели толщиной δ = 30 см, массой 4,9 т. Нижняя цокольная панель устанавливается на фундаментную балку. Выше устраивается оконный проем высотой 1,83 = 5,4 м. Далее идет пояс из 1-ой панели, закрывающий подкрановую балку, затем пояс остекления в 2-е панели. Верхнюю часть стены заканчивают две парапетные панели по 1.2м, закрывающие торцы ферм и плиты покрытия с утеплителем и кровлей. Принимаем высоту фермы на опоре - 800 мм; высоту плиты покрытия - 300 мм при пролете 6 м; толщину кровли с утеплителем 150 мм. Итого: 1250 мм.

Размер двух принятых панелей 1,2х2=2,4 > 1,25 м.

2. СТАТИЧЕСКИЙ РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ

2.1. Расчетная схема

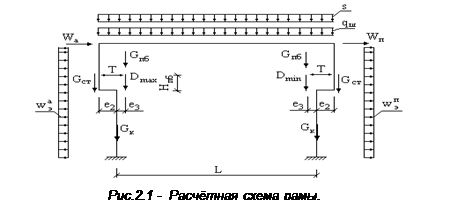

Приводим конструктивную схему рамы к расчетной (рис. 2.1).

Расчет рамы сводится к определению усилий М, N и Q в трех сечениях колонны при жесткости ригеля EIp.

2.2. Сбор нагрузок на колонну

2.2.1. Постоянная нагрузка от собственного веса покрытия

Состав покрытия и нагрузка от него сведены в табл. 2.1.

Таблица 2.1 Собственный вес шатра

Грузовая площадь покрытия (шатра) Аш для крайней колонны :

Аш===72 м2

Нагрузка от собственного веса шатра и надкрановой части колонны:

Gш= qш Aш+= qш Aш+=

=3,32·72+0,95·1,1·25·0,6·0,4·4,3=239,04+26,96=266 кН

где р = 25кН/м3 - объемный вес железобетона.

2.2.2. Постоянная нагрузка от собственного веса стены

По принятой конструкции стены определяем ее вес:

GСТ = В(qCThCTbCT +1,75·q0h0b0)=

GCT =0.95·1.1·6· (29·6·0.3+ 1.75·25·1,2·0.008) = 330 кН,

где qCT - объемный вес материала стеновой панели:

qCT == 29кН/м3;

q0 = 25 кН/м3 - удельный вес стекла; b0 = 8 мм - толщина двойного остекления; 1,75 - коэффициент, учитывающий вес оконной коробки и переплетов; hCT - суммарная высота стеновых панелей без цокольной панели в м; h0 - высота верхней полосы остекления в м.

2.2.3. Нагрузки от веса подкрановой части колонны и подкрановой балки

Расчетная нагрузка от подкрановой части колонны равна:

0,95·1,1·25·0,4·0,7·8,45=61,8 кН.

Расчетная нагрузка от подкрановой балки при шаге колонн 6 м равна:

Gпб = =0,95·1,1·35 = 36,58 кН.

2.2.4. Нагрузка от снега
