В ПК «Лира 9.0» они задаются, как собственный вес элемента.

Плиту армируем сварными сетками из арматуры Вр500 и А400, балки армируем сварными каркасами из продольной арматуры А400 и поперечной арматуры А300.

Сбор нагрузок, кН/м2

№

Вид нагрузки

Нормативная нагрузка, кН/м2

Расчетная нагрузка,

кН/ м2



А. Постоянная

1

Керамогранит – 0,011 м

0,261

1,2

0,314

2

Клей плиточный – 0,005 м

0,095

1,2

0,114

3

Стяжка цементно-песчаная – 0,030 м

0,57

1,3

0,741

4

Перегородки из гипсовых пазогребневых плит – 0,1 м

0,57

1,2

0,684

5

Собственный вес перекрытия hпр=0,11 м

2,613

1,1

2.874



Итого постоянная g:

4,109



4,727



Б. Временная (полезная)

3,8

1,3

4,94

1

Кратковременная vsh

1,425

1,3

1,853

2

Длительная vl

2,375

1,3

3,09



Итого временная v:

3,8



4,94



Итого на междуэтажное перекрытие:

7,916



9,663

Погонные нагрузки:

g=6,736 кН/м

v= 7,039 кН/м

gn=5,855 кН/м

vn=5,415 кН/м

vl=3,384 кН/м

Для расчетов по первой группе п.с.:

М=57,923 кНм

Q=39,95 кН

Для расчетов по второй группе п.с.:

Мn=47,39 кНм

Мl=38,85кНм

Qn=32,68 кН

Выбор материалов для проектирования

1. Способ изготовления конструкций – на упоры.

2. Способ натяжения арматуры – электротермический.

3. Способ обработки изделия – тепловая обработка при атмосферном давлении.

4. Категория трещиностойкости – 3-я (aсrc1 = 0,3 мм; aсrc2 = 0,2 мм) по табл. 2 [ЖБК]

5. Бетон В20

6. Напрягаемая арматура А800

7. Ненапрягаемая арматура Вр500

Расчет по первой группе предельных состояний (стадия эксплуатации)

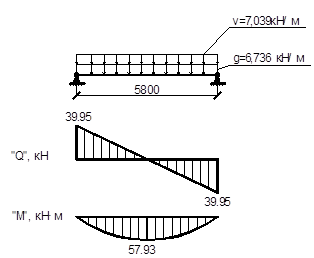

Расчетная схема плиты в стадии эксплуатации

· Расчет плиты по нормальному сечению

Так как - нейтральная ось проходит в полке двутавра, сечение считаем как прямоугольное с размерами

, условие выполняется, характер разрушения пластический, армирование одиночное.

Требуемая площадь поперечного сечения напрягаемой арматуры . Принимаем напрягаемую арматуру 6⌀10 А800 ()

· Определение предварительного напряжения арматуры

Коэффициент точности натяжения:

- для подсчета потерь п/н

- для проверки в стадии изготовления

- во всех остальных случаях.

Передаточная прочность бетона

Первые потери п/н

Усилие предварительного обжатия с учетом первых потерь:

Вторые потери п/н

Полные потери п/н

Усилие предварительного обжатия с учетом вторых потерь:

· Расчет плиты по наклонным сечениям

Условия:

Вывод: так как условия выполняются, поперечная арматура устанавливается конструктивно и арматуры Вр500.

· Расчет по образованию начальных трещин (в стадии изготовления)

Нагрузка от собственного веса плиты

Бетон В20, арматура А-V: Rbp = 11 МПа (≥11 МПа; ≥0,5•В20)
