Для предупреждения проникания дождевых и талых вод к подземным частям здания производится планировка поверхности участка под застройку с созданием уклона 1% от здания. Вокруг всего здания вдоль наружных стен устраивается отмостка шириной 1000 мм и уклоном 0,03. Для защиты стен здания от капиллярной влаги во всех стенах над верхней поверхностью фундамента укладывается горизонтальная гидроизоляция из двух слоёв рукрила на битумной мастике. Поверхности бетона и кирпичной кладки соприкасающиеся с грунтом обмазываются два раза «Гидротексом»- ВГУ 5716-001-027-17-961-93.

Для подвода инженерных сетей в фундаментных стенах устраиваются отверстия.

Лестницы

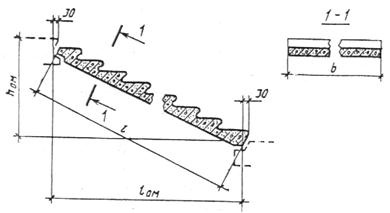

Лестницы сборные из одинаковых элементов – железобетонных маршей для жилых зданий по серии 1.151.1-6 и ж.б. площадок с покрытием керамической плиткой по серии 1.152.1-8, ограждение лестниц металлическое.

Ширина маршей приняты из условия требований пожарной безопасности (суммарная ширина лестничных маршей больше 0,6 м на 100 человек) и составляет 1,2 м. Ширина лестничных площадок применяется не менее ширины маршей: 1,53, 1.23м. Между маршами лестниц оставляется зазор 100 мм. Стены лестничных клеток и перекрытия над ними запроектированы несгораемыми. Лестничные клетки имеют естественное освещение.

Перегородки

В проектируемом здании применены:

1. Межкомнатные и межквартирные перегородки из пазогребневых гипсовых плит по ГОСТ6428-83* ;

2. В с/у, душевой, комнате личной гигиены перегородки из керамического кирпича К-75/15 по ГОСТ2152-89, армированные.

Полы

Тип покрытия пола в здании назначается в зависимости от вида помещения, устройство чистых полов производить после прокладки коммуникаций . Полы в санузлах, душевых, моечной устраивать на 20 мм ниже полов основных помещений. В местах примыкания к стенам гидроизоляционный слой непрерывно продолжить на 300мм от уровня покрытия пола. Детали полов первого этажа приняты по серии 2.244-1, вып.6 «Детали полов общественных зданий», квартир- 2.144-1/88-1 «Узлы полов жилых зданий».

Экспликация полов приведена в таблицах:

№2- полов первого этажа,

№3 –полов квартир.

Кровля

При устройстве кровли руководствоваться [10].

Крыша представляет собой наружную конструкцию, выполняющую в здании комплекс несущих и ограждающих функций. Наружным покрытием крыши является кровля. С учетом выше описанного крыша рассматриваемого здания содержит несущие элементы, тепло- и пароизоляцию, гидроизоляцию и основание под нее. Несущий элемент крыши выполнен из железобетонных многопустотных плит, теплоизоляция из минераловатных плит повышенной жесткости ППЖ-200, расположенных в разбежку с плотным прилеганием друг к другу, пароизоляция – один слой биполя по двум слоям праймера, гидроизоляционный слой – из двух слоев унифлекса.

Согласно п.2.1[10] конструкцию кровли принимаем в соответствии с табл.2[10]. Для уклона равного 2,5% берем кровлю К-2 с основным водоизоляционным ковром из 4-х слоев рубероида кровельного с мелкозернистой посыпкой марки РКМ-350Б на антисептированной битумной мастике с защитным слоем гравия по верху водоизоляционного ковра.

1.Состав кровли по дому

1. Два слоя «Унифлекс»

2. Один слой ЦСП по оцинкованным листам 150х150мм с креплением на саморезы.

3.Минераловатные плиты ППЖ- 200 ГОСТ 22950-95 по уклону …250мм.

4. Пароизоляция – один слой «Биполя» по двум слоям праймера.

5. Железобетонная плита.

2.Состав кровли по магазину

1. Защитный слой из гравия ГОСТ8267-89 на битумной мастике МБК-Г-65Г ГОСТ2889-80

2. один слой «Термофлекса» типа П

3. Стяжка армированная из цементно-песчаного раствора повышенной жесткости марки 100, толщиной 30 мм.

4. Базальтовые прошивные маты МТПБ ТУ95.1939-89 -150 мм.

5. Пароизоляция – слой Ютафола N РОСС СS ГП02 АОО 399.

7. Железобетонная плита.

Окна, витражи, двери

Конструкция окон состоит из вставленной в проем стены коробки из поливинилхлоридных профилей с одинарным стеклом и стеклопакетом. Размеры окон назначены в соответствии с нормативными требованиями естественной освещенности, архитектурной композицией, экономией единовременных и эксплуатационных затрат. Геометрические размеры блока соответствуют ГОСТ 11214-86. Оконный блок оснащен поворотно-откидной фурнитурой что позволяет открывание в двух плоскостях. Применение двойного резинового уплотнителя обеспечивает полную герметичность. Окна поставляются в комплекте с подоконной доской из пластика и наружным сливом.

Остекление запроектировано в соответствии с теплотехническим расчетом и [1]: тройное остекление в ПВХ профилях- сопротивление теплопередаче составляет 0.71, при норме согласно СНиП II-3-79* для Пермской области =0,6 . Витражное остекление выполнено в алюминиевых профилях фирмы «Тиссен».

В зависимости от назначения и конструкции деревянные двери подразделяются на внутренние – глухие или остеклённые с притвором в четверть, остеклённые с качающимися полотнами; наружные – глухие или остеклённые с притвором в четверть. В проектируемом здании применяются глухие двери с притвором в четверть правые. Наружные двери с порогом; внутренние без порога. Полотна внутренних дверей высотой 2,1 м, шириной 0,9 или 0,7 м навешиваются на три петли. Нижняя часть полотна экранируется с обеих сторон полосами из декоративного бумажно-слоистого пластика толщиной 3мм, установленного на водостойком клее и привинченного по контуру шурупами. Наружные двери запроектированы по ГОСТ 24698-81*, внутренние по ГОСТ 6629-80*.

Проемы замаркированы на планах. Размеры дверных проемов приведены в таблицах.

3.6 Санитарно-техническое и инженерное оборудование

3.6.1Лифт

В жилых зданиях с отметкой пола верхнего этажа от уровня планировочной отметки земли 14 м и более следует предусматривать лифты. [4]. Т.к здание 9-ти этажное принимаем один на секцию пассажирский грузоподъемностью 400 кг скоростью подъема -0.71-1 м/с, размером 1500х2000 мм. Шахты лифтов проектируются глухими кирпичными, двери лифтов – автоматические раздвижные. Машинное отделение располагается над шахтой. Фундамент под шахту – предусмотрен. Элементы шахты снабжены закладными деталями для крепления дверей, направляющих кабины, и противовеса. Т.к соседним помещением с лифтовой шахтой является общий коридор Продольная стена будет являться одной из стен лифтовой шахты.
