Характеристики монтажных приспособлений: Qгр - грузоподъемность

Qтр - масса траверсы.

hтр - высота траверсы.

Грузоподъемность крана:

Q = Qэл + Qтр= 3,30 + 0,09 = 3,39 т.

Высота подъема крюка:

Нк = hо + hз + hэл + hтр = 53,3 + 0,5 + 0,22 + 4,0 = 58,02 м.

Вылет стрелы крана:

Lвmax = a/2 + b + c = 6/2 + 3 + 19.00 = 25.00 м.

Характеристика кранов.

6.1.4 Калькуляция трудовых затрат

Калькуляция затрат труда должна включать все работы по возведению объекта. Калькуляция включает в себя затраты труда и машинного времени по основным СМР, связанных с возведением, отделкой и благоустройством. Калькуляция составлена при помощи программы и приведена в качестве приложения 4.

6.1.5 Описание технологии

производства каменной кладки

Кладку стен выполнять по многорядной системе перевязки швов; кладку столбов и простенков шириной менее 1м- по трехрядной системе перевязки. Тычковые ряды в кладке выполнять из целых кирпичей и независимо от системы перевязки укладывать на уровне обрезов стен и столбов. Горизонтальные и вертикальные поперечные швы кладки, а также все швы- горизонтальные и вертикальные поперечные и продольные в перемычках, простенках и в столбах должны быть полностью заполнены раствором. Наружный слой кладки выполнять с вогнутой расшивкой швов.

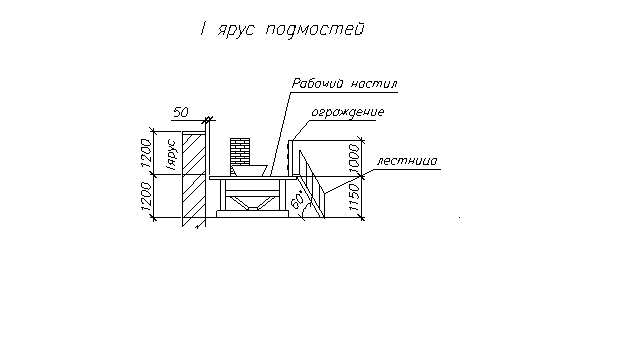

Каменную кладку ведут с междуэтажных перекрытий а с высоты 1,2м с поэтажных подмостей. Для этого производят членение на ярусы с пределом 1,2м. В проекте приведена наиболее эффективная конструкция подмостей- шарнирно-панельные размером 2,5х5,5м, там где невозможна установка инвентарных подмостей применяются неинвентарные подмости которые изготавливаются на месте. Подмости должны иметь ограждение и лестницу для подъема рабочих.

Поэтажные подмости монтируют и переставляют по высоте при помощи монтажного крана, которые также подают материалы для каменной кладки кирпич и раствор. На рабочие места каменщиков кирпич подают в пакетах на специальных поддонах четырехступенчатыми футлярами, рассчитанными на один и на два поддона.

При кладке стен необходимо обеспечивать толщину горизонтальных швов в пределах 10-15 мм, а вертикальных – от 8 до 10 мм. Средняя толщина горизонтальных швов в пределах этажа должна быть равна 12 мм, а вертикальных – 10 мм.

Вертикальность граней и углов стен, а также горизонтальность их рядов проверять не менее двух раз на каждом ярусе кладки (через 0,5 – 0,6 м). Обнаруженные отклонения устранять в процессе возведения каждого яруса.

По окончании кладки этажа произвести нивелирную проверку горизонтальности отметок верха кладки.

Панели гипсобетонных перегородок монтировать после возведения всех наружных и внутренних стен этажа в пределах захватки. Работы по монтажу перегородок начинать с разметки мест их установки. Положение осей перегородок отметить рисками на конструкциях, к которым они будут крепиться. Затем панель перегородки плавно опустить на перекрытие и временно закрепить в проектном положении инвентарными кондукторами со струбцинами или подкосами. В местах примыкания к стенам панели перегородок крепить двумя парами ершей к пробкам, заложенным в кладке. Ерши располагать на расстоянии ¼ от пола и потолка. Постоянные крепления ставить только после окончательной выверки положения перегородок.

Организация рабочего места каменщика

Рабочее место каменщика при кладке стен включает участок возводимой стены и часть примыкающей к ней площадки, в пределах которой размещают материалы, приспособления, инструмент и передвигается сам каменщик. Рабочее место каменщиков состоит из трех зон: рабочей 1 – свободной полосы вдоль кладки, на которой работают каменщики; зоны материалов 2 – полосы, на которой размещают кирпич, раствор и детали, закладываемые в кладку по мере её возведения, транспортной 3 – в этой зоне работают такелажники, обеспечивающие каменщиков материалами и закладными деталями. Общая ширина рабочего места 2,5…2,6м

При кладке кирпичных стен материалы располагают вдоль фронта работ в чередующемся порядке, т.е. кирпич на поддонах, раствор в ящиках, затем снова кирпич на поддонах и т.д Чтобы удобно было подавать раствор на стены, расстояние между соседними ящиками с раствором не должно превышать 3…3,5м, а располагать их длинной стороной перпендикулярно стене. Расставлять ящики вне зоны материалов и дальше 2м от места укладки раствора в конструкцию не следует, так как при этом повышается физическая нагрузка на работника и увеличивается потеря раствора.

Запас кирпича или камня на рабочем месте должен соответствовать 2…4-часовой потребности в них. Раствор загружается в ящики непосредственно перед началом работ.

При кладке стен без облицовки поддоны с кирпичом и раствором в ящиках устанавливают в зоне материалов в один ряд. Если кладку выполняют с одновременной облицовкой, то материалы в этом случае устанавливают в два ряда: в первом раду располагают кирпич, во втором – облицовочный материал.

Не следует подавать на рабочие места излишнее количество материалов, чтобы не загромождать рабочие места и не перегружать подмости и леса.

Во время кладки простенков поддоны с кирпичом ставят против простенков, а ящики с раствором – против проемов.

Контроль качества каменной кладки

Нормами на кладку учтено время, необходимое для проверки правильности кладки. Качество работ должно соответствовать требованиям СНиП III-17-78 "Каменные конструкции".[11]

Вертикальность поверхностей и углов кладки, а также горизонтальность рядов проверяются не менее двух раз на 1 м высоты с выравниванием обнаруженных отклонений. Оси конструкций здания проверяются в каждом этаже, причем отклонения устраняются на уровне междуэтажных перекрытий.
