4.8.1 Конструирование ж.б. разгрузочных балок

Часть балки толщиной 250мм заделывается в несущий слой кладки, на часть балки толщиной 120мм. опирается облицовочный слой кирпича, ребра толщиной 60мм работают как консоль, воспринимая нагрузку от облицовки. Пустоты в балках предназначены для пропуска утеплителя. Для монтажа балки предусмотрены монтажные петли.

4.8.2 Подбор арматуры каркаса

Статический расчет:

М=-рб/2(l+а)=-1.18х0.1/2(0.24+0.1)=0.04т –опорный момент

Q=1.18х0.1=0.118т×м- опорная реакция.

Подбор арматуры

Сечение элемента прямоугольное размерами 140х60мм. Длина консоли –240мм.

Расчет по нормальным сечениям:

Rb=11.5х0,9=10,35МПа

Из табл. 18[9] для элемента из бетона класса В20 с арматурой класса A-III при gb2 = 0,9 находим aR = 0,430.

Так как am = 0,487 >aR = 0,430, по расчету требуется сжатая арматура.

Площади сечений растянутой Аs и сжатой арматуры, соответствующие минимуму их суммы, для элементов из бетона класса В30 и ниже рекомендуется определять, если по расчету требуется сжатая арматура (см. п. 3.18)[9], по формулам:

Принимаем 1 Æ 12 + 1 Æ 6 (As = 1414 мм2).

Для сзязи продольных стержней принимаем поперечные стержни Æ 6 с шагом 70мм.

Спецификация ж.б. балок Б1…Б5

Спецификация

5.Экономическая часть

5.1 Локальная смета

Локальная смета на общестроительные работы составлена базисно-индексным методом по территориальным расценкам для города Перми в ценах 2000г. с учетом переводного коэффициента за четвертый квартал 2005г. Сметы составлены отдельно по магазину и по жилому дому и приведены в качестве приложения Е.

5.2 Объектная смета

Объектная смета представлена в качестве приложения И. Составлена отдельно для жилого дома и для магазина.

5.3 ТЭП проекта.(в ценах 2005 г.)

1. Сметная стоимость строительства объекта,

тыс. рублей (по объектной смете), (Sсмр) 57734,0794

2. Сметная стоимость строительно-монтажных работ,

тыс.рублей (по локальной смете), (Sсмр) 47000,3764

3. Общие затраты труда на выполнение строительно-монтажных

работ в чел. дн 6695,195

4. Площадь здания (общая), м2 , (S) 1288,29

В том числе пристраиваемой части- -292,38м2

Строительный объем здания, м3 , (V) 33013,12

* дома 28996,27

* магазина 4016,85

5. Затраты труда по объекту, чел.дн. ,(QСТР)

6. Сметная стоимость СМР на единицу площади руб/м2

по дому:

руб/м2

по магазину:

руб/м2

на единицу объема руб/м3

по дому: руб/м3

по магазину: руб/м3

7. Сметная стоимость объекта руб/м2:

по дому: руб/м2

по магазину: руб/м2

8. Затраты труда:

на единицу площади чел.дн/м2

на единицу объема чел.дн/м3

9. Выработка по сметной стоимости СМР руб/чел.дн

10. Расход основных стройматериалов

на единицу площади здания (сборного ж/б ) - 2,23т/м2,

на единицу площади здания (кирпича) - 1,69 тыс.шт./м2.

11. Уровень механизации труда -4009,14 /12084,8*100=35%.

12. Уровень энерговооруженности:

квт/чел.дн

6. Производственно-технологическая часть

6.1 Техкарта на каменную кладку

6.1.1 Область применения

Проектируемое здание кирпичное, следовательно возведение кирпичных стен составляет основной объем работ. При этом стены возводятся в комплексе с монтажом перемычек плит перекрытия и покрытия. Данная техкарта применяется при возведении коробки здания и предусматривает кирпичную кладку стен и междуэтажных перекрытий многоэтажного здания.

6.1.2 Ведомость объемов работ

Ведомость объемов работ представлена в табличной форме и приведена в разделе 6 «Организационно- экономическая часть».

6.1.3 Выбор основных средств механизации строительно-монтажных работ

Выбор монтажного крана

При строительстве здания проектом предусмотрено использование башенного крана. Выбор крана производится по техническим параметрам, которые обеспечивают возможность монтажа конструкции, обладающей наибольшей массой и требующей наиболее критического сочетания высоты подъема и вылета стрелы крана.

Расчет требуемых технических параметров башенного крана осуществляется из расчета монтажа плиты покрытия, наиболее удаленной от оси движения крана.

Грузоподъемность монтажного крана:

Q = Q1 + Q2,

где Q1 – масса монтируемого элемента, Q1 = 3,30 т, (Qmax=3,45 т);

Q2 – масса строповочной оснастки, Q2 = 89,9 кг (строп 4-хветвевой 4СК-10/5000).

Расчет ведется по плите покрытия, имеющей максимальный монтажный горизонт (башенный кран так же проверяем на монтаж наиболее тяжелого элемента).

Грузоподъемность крана:

Q = Qэл + Qтр,

где Qэл - масса элемента;

Qтр - масса траверсы;

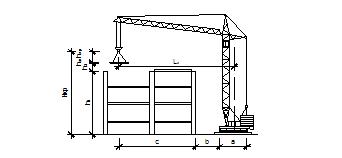

Высота подъема крюка:

Нкр = hо + hз + hэл + hтр,

где hо - монтажный горизонт монтируемой конструкции;

hз = 0,5 м - высота запаса;

hэл - высота элемента;

hтр - высота траверсы в рабочем положении.

Вылет стрелы крана:

Lвmax = a/2 + b + с,

где a - ширина подкранового пути;

b - расстояние от оси подкранового рельса до ближайшей выступающей части здания;

c - расстояние от центра тяжести плиты до выступающей части здания со стороны крана.

Расчетные характеристики для выбора крана.
