Рассчитаем мощность ПЧ, с учётом КПД электродвигателя.

где Pmax – мощность электродвигателя в режиме максимальной подачи нефтепровода при максимальной скорости вращения насоса, Вт;

ηдв. – КПД электродвигателя.

Требуемую полную мощность ПЧ найдём по следующей формуле:

Из каталога наиболее близкий схемному решению, рассмотренному в подразделе 1.3, преобразователь частоты – это Siemens Simovert MV 6SE8015-1DA01, основные характеристики которого, согласно [13], вынесены в табл. 1.3, где Tо – средняя наработка на отказ, Tсл.ср.сп. – полный средний срок службы до списания согласно [14].

Таблица 1.3

Технические характеристики преобразователя частоты

Диапазон изменения выходной частоты: 0 – 66 Гц. Охлаждение – воздушное с расходом воздуха 2,2 м3/с.

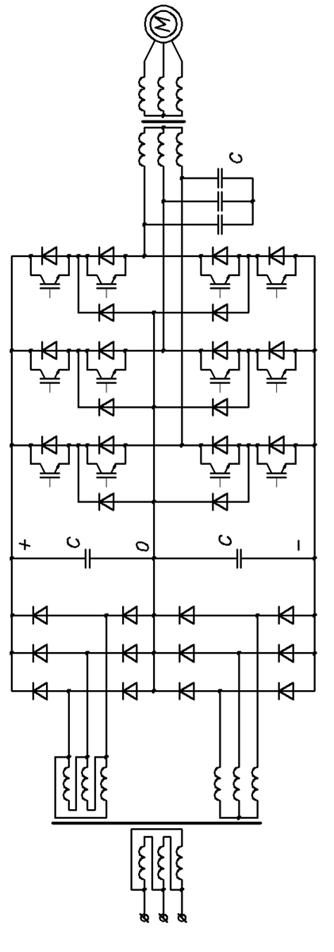

Принципиальная схема ПЧ представлена на рис. 1.9.

1.4.5. Пуск и останов магистрального насосного агрегата

Пуск и останов асинхронного двигателя с заданным темпом можно обеспечить, используя возможность ПЧ плавно регулировать частоту напряжения и его величину.

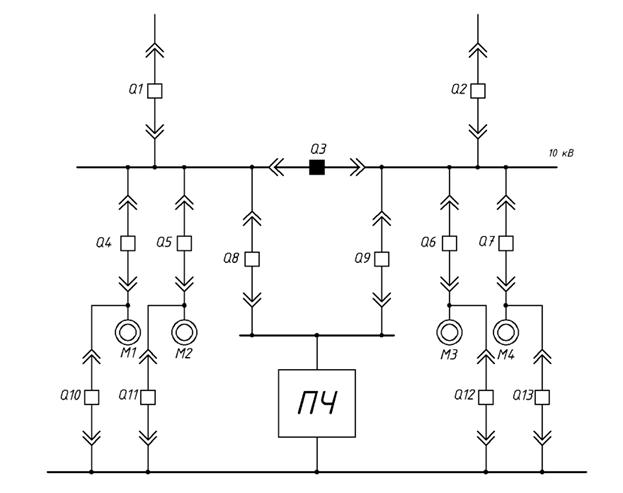

Схема подключения электродвигателей МНА к преобразователю частоты изображена на рис. 1.10.

Рис. 1.10. Схема подключения электродвигателей магистральных насосных агрегатов к преобразователю частоты

Так как требуется небольшой диапазон регулирования давления, с целью снижения капитальных затрат на станции используется только один ПЧ, к которому присоединяется регулируемый электропривод. От этого же преобразователя производится последовательный пуск и останов всех остальных АД. При этом электродвигатели подключаются через высоковольтные выключатели как к секции шин ПЧ, так и к секции шин 10 кВ электроснабжения НПС. Прямой пуск используется в качестве резервного при отказе преобразователя частоты. Для регулирования давления в качестве резерва предусматривается дросселирование.

В случае необходимости остановки или пуска магистрального насосного агрегата, не подключенного в данный момент к преобразователю частоты, регулируемый асинхронный электродвигатель останавливается, либо выводится на номинальную частоту напряжения и переключается на секцию шин 10 кВ электроснабжения НПС, после чего выполняется операция пуска или останова требуемого МНА.

2. Разработка и Анализ разомкнутой системы управления электропривода магистрального насосного агрегата

Одними из требований, предъявляемых к разрабатываемой системе электропривода, как уже указывалось выше, являются обеспечение мягкого пуска с моментом, незначительно превышающим номинальный, плавное регулирование скорости с постоянным ускорением, стабильность давления на нагнетании и всасывании станции, с ограничением соответственно максимального и минимального давления. Реализацией данных требований занимается система управления электропривода.

Для синтеза системы управления электропривода с требуемыми параметрами рассмотрим вначале переходные процессы в разомкнутой системе ПЧ – АД – ЦН – МН при ρmax:

– пуск МНА (при одном работающем ЦН) до максимальной скорости при выводе НПС на максимальную производительность;

– повышение давления на нагнетании выше значения уставки при остановке МНА на следующей по ходу нефти НПС, САР должна компенсировать такое повышение давления согласно [15];

– снижение давления на всасывании ниже значения уставки на 20%;

– плавный останов МНА.

Для описания работы системы ПЧ-АД воспользуемся следующим выводом из [16]: при условии работы системы ПЧ-АД со статическим моментом меньше критического можно пренебречь электромагнитными процессами.

Для удобства математические расчёты и построение графиков будем проводить в относительных единицах. В качестве базовых величин возьмём следующие: Mн – номинальный момент электродвигателя, ω0н – скорость холостого хода электродвигателя при номинальной частоте напряжения, fн – номинальная частота напряжения, pmax – максимальное рабочее давление на выходе станции, pmin – минимальное рабочее давление на всасывании НПС.

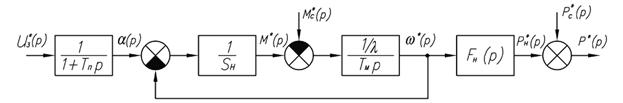

Структурная схема разомкнутой системы управления электропривода изображена на рис. 2.1, где FH(p) – передаточная функция звена ЦН.

Рис. 2.1. Структурная схема разомкнутой системы управления электропривода

Согласно структурной схеме имеем следующие уравнения:

где ω* = ω/ω0н – относительная скорость вращения АД;

M* = M/Mн – относительный момент АД;

= Mc/Mн – относительный статический момент нагрузки;

λ – перегрузочная способность АД;
