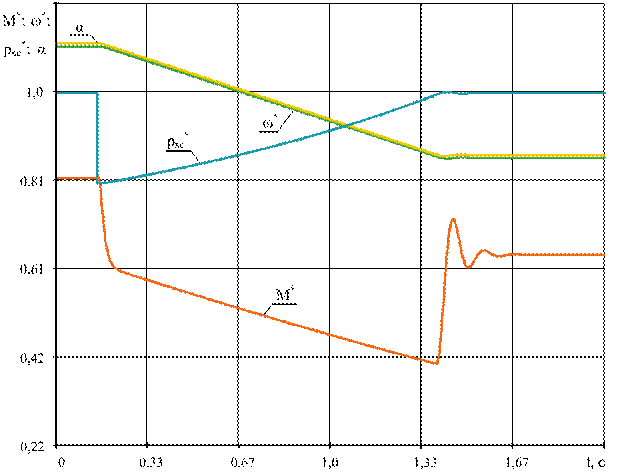

Рис. 3.6. Графики динамических процессов САР при повышении давления на нагнетании станции

Кривые переходных процессов при снижении давления на всасывании станции ниже минимально допустимого приведены на рис. 3.7.

За базовую величину для расчёта относительного давления здесь взято минимально допустимое давление. Как видно из графиков, САР путём плавного изменения частоты вращения ЦН способна стабилизировать давление на входе станции в соответствии с сигналом задания при появлении возмущающего воздействия. Перерегулирование по давлению при этом незначительно. Время переходного процесса мало.

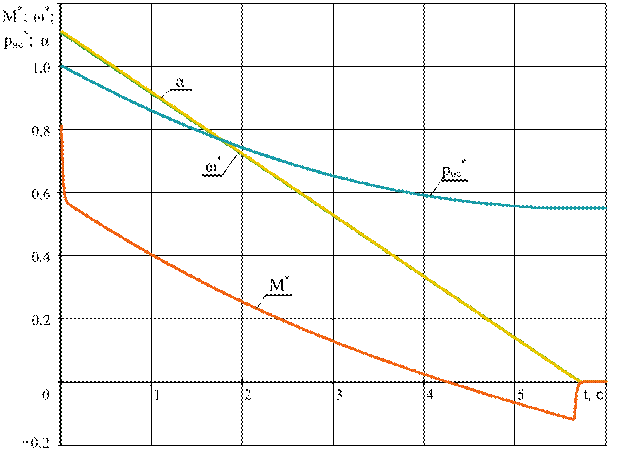

Рис. 3.7. Графики динамические процессов САР при снижении давления на всасывании станции

Графики динамических процессов САР давления при останове МНА приведены на рис. 3.8.

На графиках видно, что частота вращения асинхронного двигателя плавно снижается на всём протяжении останова, броски момента электродвигателя и перерегулирование по давлению незначительны.

Таким образом, система автоматического регулирования способна стабилизировать давление в сети нефтепровода в соответствии с перечисленными выше требованиями.

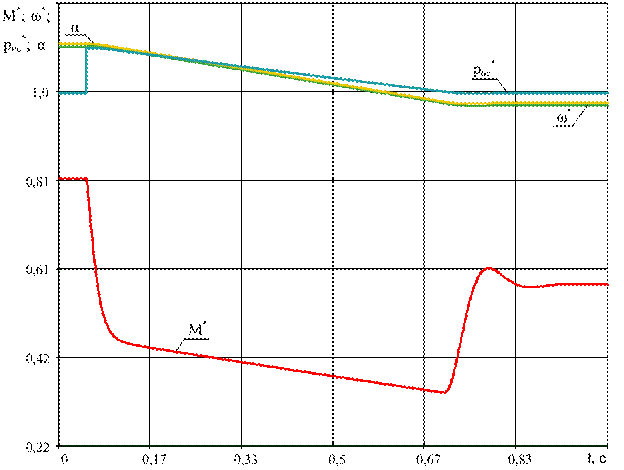

Рис. 3.8. Графики динамические процессов САР при останове МНА

4. Оценка экономической эффективности проекта

4.1.Основные источники эффективности проектируемой системы

Экономическая эффективность капитальных вложений на разработку и внедрение САР давления предполагает сопоставление капитальных вложений и результатов применения системы.

Основными факторами, позитивно влияющими на технико-экономические показатели работы НПС, в связи с внедрением частотно регулируемого электропривода МНА, являются:

– экономия электроэнергии за счёт отказа от энергоёмкого способа регулирования давления на НПС путём дросселирования;

– экономия электроэнергии за счёт снижения потребляемой мощности в часы пиковой нагрузки;

– уменьшение эксплуатационных затрат путём повышения надёжности и долговечности работы системы электропривода и механического оборудования в целом (увеличение межремонтного периода).

Метод дисконтирования рекомендован министерством финансов РФ для оценки эффективности инвестиционных проектов. Он базируется на дисконтных вычислениях по приведению доходов и расходов, связанных с реализацией системы, к некоторому моменту времени (к расчетному году).

4.2. Методика расчета экономических показателей

Согласно методике, вывод об экономической эффективности капитальных вложений можно сделать на основе расчета следующих показателей [19]:

– чистая текущая стоимость проекта (ЧТС);

– внутренняя норма рентабельности проекта (ВНР);

– срок окупаемости (То);

– коэффициент отдачи капитала (КОК).

Показатель ЧТС характеризует величину общего дохода, который может быть получен за период реализации инвестиционного проекта. Временной период расчета принимается исходя из сроков реализации проекта. Если величина ЧТС положительна, то он признается эффективным, обеспечивающим уровень доходности инвестиционных вложений не менее принятого значения нормативного коэффициента эффективности единовременных затрат.

При расчетах различают дисконтированный поток денежной наличности (ДПДН) и чистую текущую стоимость проекта.

ДПДН в году t определяется по формуле:

где ПДНt – поток денежной наличности в году t, тыс.р.;

at – коэффициент дисконтирования.

ЧТС проекта определяется по формуле:

где tн, tк - соответственно начальный и конечный годы расчетного периода.

Отдельный член потока денежной наличности (ПДНt) равен разности между ожидаемой величиной доходов от реализации проекта и всеми видами затрат, и может отличаться от другого как по знаку, так и по величине, и рассчитывается по формуле:

где Пt – прибыль, обеспечиваемая внедрением системы в году t, тыс.р.;

Аt – амортизационные отчисления от стоимости системы, тыс.р.;

Ht – сумма налогов, уплачиваемых предприятием из прибыли в бюджет, тыс.р.;

Кt – единовременные затраты в году t, тыс. руб.

Так как САР давления позволяет сократить эксплуатационные расходы, то прибыль (поток денежной наличности), обеспечиваемая внедрением системы, определяется как разность между годовыми эксплуатационными затратами до и после внедрения. Тогда формула 4.3 примет вид:

где Cдt, Срt – годовые эксплуатационные затраты на систему соответственно в действующем и разработанном вариантах, тыс. руб.

Коэффициент отдачи капитала показывает величину дисконтированной прибыли, полученной на каждый рубль вложенных дисконтированных инвестиций.

Расчет коэффициента отдачи капитала производится по формуле:

где К – общие единовременные затраты, тыс. руб.

Коэффициент дисконтирования определяется по формуле:

где Ен – нормативный коэффициент эффективности единовременных затрат;

tp – расчетный год;

t – год, затраты и результаты которого приводятся к расчетному году.

В качестве нормативного коэффициента эффективности единовременных затрат может быть принята ставка банковского процента за кредит, ставка банковского процента за депозит, текущая рентабельность предприятия.

В качестве начального года расчетного периода принимается год начала финансирования работ по созданию проекта, включая проведение научных исследований.

Конечный год расчетного периода определяется моментом завершения жизненного цикла системы, прекращением его использования на производстве.
