Производство керамзита
Рефераты >> Технология >> Производство керамзита

Новое увеличение скорости газа сопровождается вы­носом зерен материала из кипящего слоя.

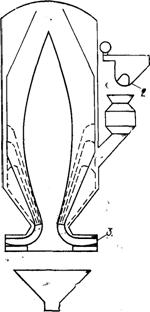

Рис.1 Схематическое изобра­жение фонтанирующего слоя

1 — корпус; 2 — центральный фон­тан; 3 — решетка; 4 — патрубок для подвода газа;

5 — конус материала;

Происходящая таким образом циркуляция частиц— подъем в фонтане центральной части слоя и опускание в периферийной — отражает новое состояние материала, получившего название фонтанирующего слоя. Цирку­ляция частиц здесь более интенсивна, чем в обычных псевдоожиженных слоях.

В Советском Союзе устройства с фонтанирующим слоем появились значительно раньше, чем за рубежом. Они использовались при сушке хлопка, зерна, торфа, в топочной технике и т. д. Большой интерес представляет и обжиг керамзита в фонтанирующем слое. В последние годы в ФРГ были проведены успешные опыты и предло­жен для практики новый циркуляционный способ про­изводства керамзита с обжигом в фонтанирующем слое.

Построенная в 1965 г. фирмой «Деннерт» в г. Хенге близ Нюрнберга установка производительностью 400м3 керамзитового гравия в сутки с использованием метода обжига заполнителя в фонтанирующем слое характери­зуется следующими особенностями.

Сырьем для производства керамзита служит тонкодисперсная легкоплавкая глина с карьерной влажностью 13—15%. При указанной влажности глина сравнитель­но плотная и может подвергаться тонкому дроблению без замазывания механизмов. Ее химический состав ха­рактеризуется содержанием (в %): SiO2—49,10; Fe2О3— 7,98; А1203— 21,89; MnO—0,11; CaO—3,58; MgO—1,57; SO2—1,85; R20—2,86 и ППП—11,06.

На карьере глину добывают многоковшовым экска­ватором на гусеничном ходу. Параллельно фронту добы­чи глины установлен ленточный конвейер длиной 150 м. Предварительно глину, доставляемую с карьера. измельчают на валковой дробилке. Затем она поступает в ящичный подаватель, проходит через металлический желоб с электромагнитом для очистки от металлических включений и поступает в ударно-отражательную диско­вую мельницу, где тонко измельчается и гомогенизирует­ся при естественной влажности. Далее тонкоизмельченная глина непрерывным потоком направляется в тарель­чатый гранулятор, где к ней добавляют 2—4 % воды и специальную добавку, способствующую образованию шаровидной формы гранул. По ленточному конвейеру гранулы поступают в сушильный противоточный барабан длиной 10 и диаметром 1,5 м.

После выхода из сушильного барабана от материала отделяются мелкие и крупные фракции, которые направ­ляются обратно для повторной переработки в ударно-отражательную дисковую мельницу, а гранулы разме­ром от 1 до 12 мм, нагретые в сушильном барабане до 200 °С, конвейером подаются в промежуточный бун­кер объемом 5 м3.

При рассмотренной системе подготовки перерабаты­ваться может также глина и с влажностью выше 20 °/о. В этом случае мельница, тарельчатый гранулятор и су­шильный барабан имеют соответственно большие размеры и постоянно загружаются с избытком. Избыточный материал автоматически отводится обратно в мельницу. Здесь сухой материал смешивается с влажным сырьем и перерабатывается по схеме.

Печная установка состоит из бункера объемом 5 м3, загрузочного шлюза, камеры обжига, специальной горел­ки и затвора. Установка работает периодически с загруз­кой каждые 40 с.

Из бункера сухие гранулы поступают в объемный дозатор, откуда они периодически загружаются в печь, где обжигаются в фонтанирующем слое (рис.3).

Рис.3 Схема печи с фонта­нирующим слоем

1— отходящие газы;

2—загрузка;

3 — выгрузка

В печи гранулы захватываются идущим вверх пото­ком газов и поднимаются вверх до тех пор, пока сила газового потока не станет меньше силы тяжести обжи­гаемого материала, который попадает вниз, затем снова захватывается и поднимается потоком газа и т. д. Цир­кулируя таким образом в течение 40 с, гранулы вспучи­ваются. Затем подача топлива прекращается, открыва­ется затвор и в течение 4 с вспученный материал выгру­жается. Обожженный материал отгружается конвейе­ром на сортировку, а новая партия гранулированного материала поступает в печь на вспучивание.

Вследствие теплового удара зерна керамзита имеют твердую прочную оболочку, значительно увеличивающую прочность зерна. При этом вследствие равномерной теп­ловой обработки мелкие и крупные гранулы одинаково хорошо вспучиваются. Печь футерована огнеупорным легковесным теплоизоляционным материалом. Наружная температура стены не превышает 50 °С, т. е. потери теп­лоты через излучение малы.

Высота обжиговой печи 10 м, внутренний диаметр в свету 2,5 м. За исключением затвора и шлюза подвиж­ных деталей печь не имеет. Отработанные дымовые газы из печи поступают в сушильный барабан и после выхо­да из него обеспыливаются в циклонах.

В противоположность классическому способу произ­водства керамзита во вращающихся печах циркуляци­онный способ позволяет пускать и останавливать всю установку в любое время без опасности для печи и футе­ровки, а также без больших теплопотерь. На растопку полностью остывшей установки требуется 60 мин, а час­тично остывшей— 15 мин.

Управление всей установкой автоматизировано. Про­должительность загрузки и разгрузки печи контролируется реле времени. Изменение продолжительности или температуры обжига вызывает изменение насыпной плот­ности обжигаемого материала и наоборот. Зона обжига контролируется телевизионной камерой, а работа печи регулируется с пульта управления. Печь в настоящее время работает на легком моторном масле, но может также работать на природном газе и мазуте. Расход теп­лоты на обжиг 1 кг керамзита в фонтанирующем слое составляет всего 3990 кДж, а расход электроэнергии 15 кВт/т. Выпускаемый керамзитовый гравий с насып­ной плотностью 500 кг/м3 характеризуется повышенной прочностью и используется для приготовления высоко-прочного керамзитобетона при изготовлении напряжен­но-армированных конструкций.

Схема производства керамзитового гравия с обжигом по циркуляционному способу показана на рис. 4

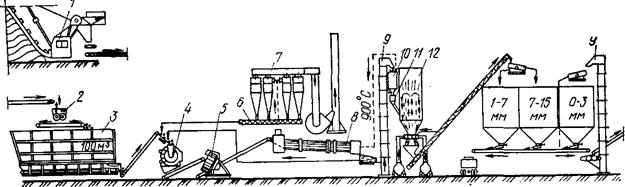

Рис.4 Технологическая схе­ма производства керамзитово­го гравия по циркуляционному способу

1 — многоковшовый экскаватор; 2 — валковая дробилка; 3 — ящичный подаватель (100 м3); 4 — ударно-от­ражательная дисковая мельница; 5 — тарельчатый гранулятор; 6 — шнек для отвода пыли; 7 — цик­лонный пылеулавливатель; 8 — су­шильный барабан; 9 — ковшовый элеватор; 10 — запасной бункер (5 м3), 11 —загрузочный шлюз;

12 — печь с фонтанирующим слоем.

Вспучивание глинистого сырья на керамзит вибрационным методом

Новизна метода, названного вибрационным, состоит в применении для обжига керамзитового гравия специ­альной комбинированной установки, выполняющей сле­дующие технологические функции: сушку гранулирован­ного материала, предварительный его подогрев, вспучивание и охлаждение обожженного продукта.

Существенная особенность вибрационного способа из­готовления керамзитового гравия—приготовление гра­нулированного глинистого сырца шаровидной формы и примерно одинакового размера, что легко достигается на тарельчатом грануляторе.
