По данным таблицы 8.5 были построены кривые изменения механических свойств серого чугуна в зависимости от содержания сурьмы (рис.8-22 - 8-26).

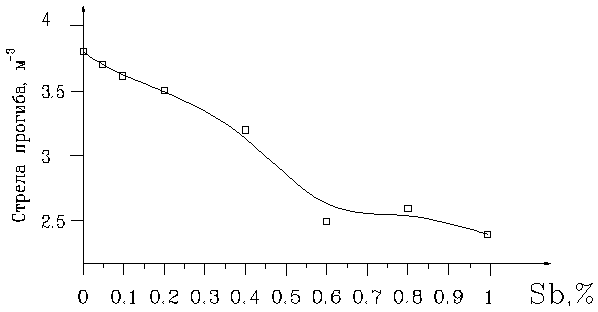

Из приведенных кривых видно, что с повышением присадки сурьмы прочность при изгибе, прочность при растяжении и стрела прогиба понижаются, а прочность при сжатии практически не изменяется.

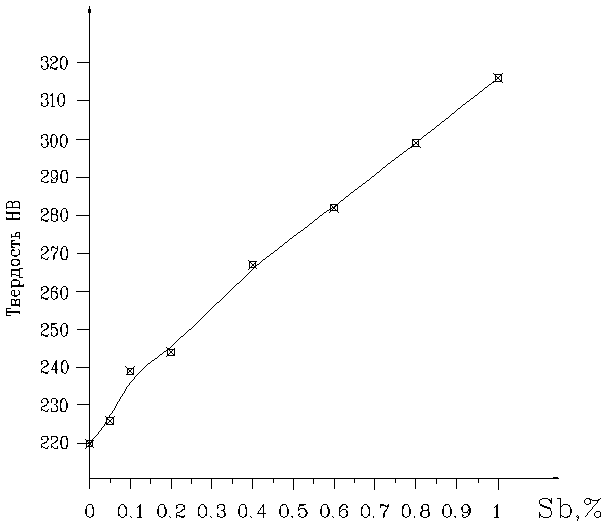

Твердость равномерно повышается и достигает 316 HB для чугунов с содержанием сурьмы 1.0 %.

Присадка сурьмы резко измельчает структуру чугуна и переводит свободный графит из пластинчатого состояния в гнездообразную и точечную форму. Отсюда, казалось бы, что механические свойства сурьмянистого чугуна в соответствии с существующими теоретическими положениями должны были бы повышаться.

Рис.8-22

Рис.8-23

Рис.8-24

Рис.8-25

Рис.8-26

Однако, сурьмянистых чугунах это не наблюдается. Несмотря на мелкозернистое строение и равномерное распределение свободного графита в виде гнезд или точек, механические показатели имеют ярко выраженную тенденцию с увеличением присадки сурьмы к снижению. Исключением являются прочность на сжатие и твердость. Понижение механических свойств сурьмянистых чугунов объясняется, повидимому тем, что феррит в этих чугунах получается твердым и хрупким в сравнении с ферритом в обычных серых чугунах.

9. ОХРАНА ТРУДА

9.1. АНАЛИЗ ВОЗМОЖНЫХ ОПАСНЫХ И ВРЕДНЫХ ПРОИЗВОДСТВЕННЫХ ФАКТОРОВ ПРИ РАБОТЕ В ЛИТЕЙНОЙ ЛАБОРАТОРИИ

ОТКЛОНЕНИЯ ОТ НОРМАТИВНОГО МИКРОКЛИМАТА

Основными вредными факторами, связанными с загрязнением воздушной среды в литейной лаборатории являются пыль и аэрозоли конденсации металлов, выделения вредных паров и газов, тепловыделения от технологического оборудования.

ОСВЕЩЕННОСТЬ

В литейной лаборатории недостаточное освещение, а как следствие повышены утомляемость и производственный травматизм.

ПОВЫШЕННЫЙ УРОВЕНЬ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

В литейной лаборатории единственными источниками ЭМП являются индукционная печь (2560 Гц) и машинный генератор к этой печи.

ПОВЫШЕННЫЙ УРОВЕНЬ ШУМА И ВИБРАЦИИ

Источниками шума и вибрации в литейной лаборатории является все лабораторное оборудо­вание, так например: машинный генератор; смешивающие бегуны; обдирочный станок; сверлильный станок; шаровая мельница.

ОПАСНОСТЬ ТРАВМИРОВАНИЯ

Источником такой опасности является, все вышеперечисленное лабораторное оборудование.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРОТОКОМ

Источником такой опасности является, все технологическое оборудование. Но основным источ­ником опасности является индукционная печь.

ПОЖАРНАЯ ОПАСНОСТЬ

Источники пожарной опасности:

· индукционная печь и жидкий металл;

· сушильные шкафы;

· электросварка.

9.2. МЕРОПРИЯТИЯ, НАПРАВЛЕННЫЕ НА УСТРАНЕНИЕ И СНИЖЕНИЕ ВЫЯВЛЕННЫХ ОПАСНЫХ И ВРЕДНЫХ ПРОИЗВОДСТВЕННЫХ ФАКТОРОВ

ОТКЛОНЕНИЯ ОТ НОРМАТИВНОГО МИКРОКЛИМАТА, ЗАПЫЛЕННОСТЬ И ЗАГАЗОВАННОСТЬ

Значительное количество пыли выделяется при изготовлении различных формовочных смесей, выбивке отливок и очистке литья. Особая опасность в ней обуславливается высоким содержанием оксида кремния (94%-99%). При плавке возможно загрязнение воздушной среды аэрозолями конденсации металлов, которые оказывают неблагоприятное действие при поступлении в организм работающего.

ГОСТ 12.1.005-88 ССБТ. Воздух рабочей зоны. Общие санитарно-гигиенические требования.

Нормируемые параметры:

I. оптимальные:

A. Температура 20 - 22 °С;

B. Относительная влажность воздуха не более 40 - 60%;

C. Скорость движения воздуха 0.3 м/с.

II. допускаемые:

A. Температура 15 - 21 °С;

B. Относительная влажность воздуха не более 75%;

C. Скорость движения воздуха (не более) 0.4 м/с.

По вредным выбросам:

1. Цинка окись (не более) 5 мг/м3;

2. Кремния окись (не более) 1 мг/м3;

3. Сурьмы окись (не более) 5 мг/м3.

Поэтому рекомендуется во время формовки и выбивки пользоваться респиратором, а также использовать общеобменную и местную вентиляции.

ОСВЕЩЕННОСТЬ

При искусственном освещении нормируемое значение освещенности по СНиП II-4-79 составляет 200 лк.

Для улучшения освещения помещений литейной лаборатории надо установить лампы дневного света на место и для оборудования, требующего этого, поставить местное освещение.

ПОВЫШЕННЫЙ УРОВЕНЬ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

Для электромагнитных полей радиочастот напряженность ЭМП по электрической составляющей не должна превышать 50 В/м, по магнитной составляющей 5 А/м (ГОСТ 12.1.006-76).

Во время ведения плавки рекомендуется пользоваться защитными экранами, оператор плавки не должен находится длительное время рядом с работающим индуктором.

ПОВЫШЕННЫЙ УРОВЕНЬ ШУМА И ВИБРАЦИИ

По ГОСТ 12.1.003-83 ССБТ норма дБ по октавам составляет:

Таблица 9-1

Допустимые значения вибрации при интегральной оценке по частоте нормируемого параметра для длительности воздействия 480 мин :

по виброускорению - Z,X,Y = 4 м/c2;

по виброскорости - 4 м/с×10-2;

для частот 16 - 1000 Гц - дБ 118 (ГОСТ 12.1.012-91)

Во время работы на лабораторном оборудовании надо использовать для: электро-индукционной печи ботинки на толстой подошве; смешивающих бегунов, сверлильного станка и шаровой мельницы звукоизолирующие наушники.

ОПАСНОСТЬ ТРАВМИРОВАНИЯ

Опасность травмирования на рабочем месте определяют по ГОСТ 12.0.004-79.

Опасность травмирования в текущее время в основном обусловлена большим износом оборудования. Поэтому для уменьшения опасности травмирования надо при работе соблюдать меры техники безопасности. При работе на технологическом оборудовании установить ограждающие экраны на силовом оборудовании а также провести реконструкцию и ремонт существующего оборудования.
