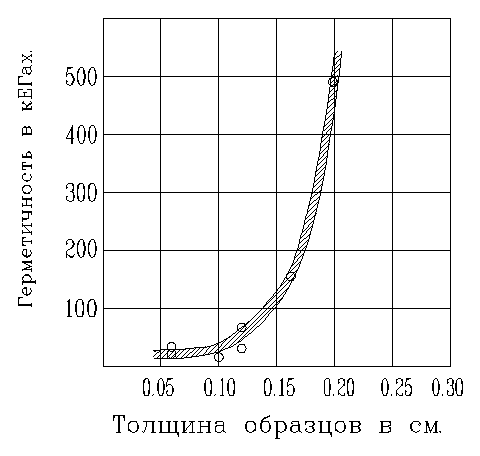

Рис.8-3

На рис.8-3 представлена кривая герметичности чугуна в зависимости от толщины стенки образца, построенная по данным таблицы 8-2.

Анализ экспериментальных данных, приведенных в таблицах 8-1 и 8-2, показывает, что герметичность чугунных образцов очень быстро возрастает с увеличением их величины.

Кривые на рисунках 8-2 и 8-3 построены по данным таблиц 8-1 и 8-2, имеют вид квадратичной параболы. Это дает основание полагать, что герметичность чугуна G является функцией от толщины стенки испытуемых образцов в квадрате, т.е.

G = f(d2).

(8-1)

Достоверность этого предположения также подтверждается удельной герметичностью, которая была определена для исследуемых чугунов.

Расчетные данные удельной герметичности являются величиной почти одного порядка. Это обстоятельство показывает, что удельная герметичность для одной и той же марки чугуна должна, повидимому, являться величиной постоянной, независящей от толщины стенки отливки.

В результате эксперимента установлено что, оптимальные размеры рабочей части образца при испытании его на герметичность следует считать: толщина стенки d = 2 мм; диаметр рабочей части d = 1.4 см; площадь рабочей части w = 1.5 см2.

8.2. ИССЛЕДОВАНИЕ ВЛИЯНИЯ ХИМИЧЕСКОГО СОСТАВА И СТРУКТУРЫ НА ГЕРМЕТИЧНОСТЬ ЧУГУНА

Экспериментальные исследования с целью изучения химического состава и структуры чугуна на его герметические свойства состояли из опытных плавок, проведенных на лабораторной индукционной печи с емкостью тигля 50 кг. Опытные плавки отличались собой по химическому составу чугуна. Из каждой опытной плавки отливались образцы и технологические пробы для определения структуры, механических и герметических свойств чугуна. Состав шихты для опытных плавок приведен в таблице 8-3:

Таблица 8-3

Получение сурьмянистого чугуна осуществляется путем введения небольшого количества металлической сурьмы на дно ковша с жидким металлом. Сурьма применяется как присадка при производстве антифрикционных чугунов [25] и способствует образованию в чугунах более плотной перлитной структуры, что должно способствовать повышению герметичности отливок.

Введение сурьмы в жидкий чугун протекает совершенно спокойно, без выброса металла, выделения газов, а так же не сопровождается световым и пиротехническим эффектом.

Температура плавления сурьмы 630 °С, температура кипения 1635 °С [6]. Т.к. температура кипения превышает температуру выпуска чугуна из индукционной печи, то испарение ее при введении в жидкий чугун не имеет места. Сурьма очень хрупкий металл и легко истирается в порошок. При обычной температуре сурьма на воздухе не окисляется, а при нагревании ее выше точки кипения сгорает с выделением белого дыма, состоящего из окислов сурьмы. Сурьма является очень хорошим антикоррозионным материалом.

Сурьма образует сплавы с большинством металлов, в том числе и с железом, образуя хрупкие соединения легко истирающиеся в порошок. Диаграмма состояния системы Fe - Sb приведена на рис.8-4 [25].

Из приведенной диаграммы состояния системы видно, что сурьма и железо в жидком состоянии полностью растворяются друг в друге образуя 2 химических соединения FeSb2 и Fe3Sb2. Температура плавления первого химического соединения равна 732 °С, а второго 1014. Железо в твердой сурьме не растворяется, а сурьма в твердом железе имеет ограниченную растворимость, до 5 % по весу. Сурьма сильно увеличивает интервал затвердевания твердого раствора. Один процент сурьмы понижает температуру начала затвердевания железа на 10.5 °С, а конец затвердевания на 105 °С [25].

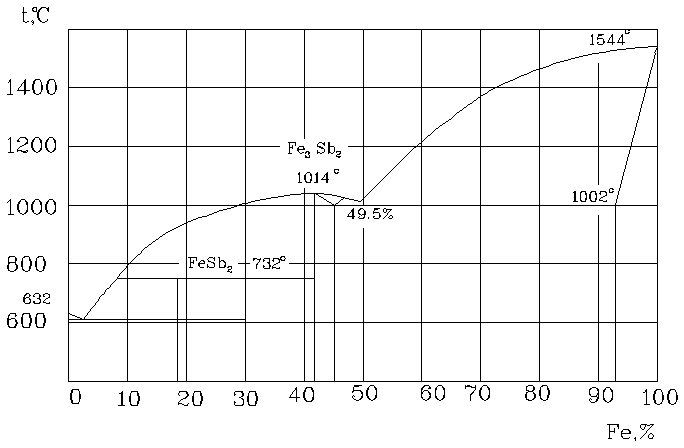

Рис.8-4. Структурная диаграмма состояния системы Fe-Sb

Известно, что при введении сурьмы в чугун температура выделения первичного аустенита и затвердевания эвтектики понижается.

Присадка сурьмы способствует стабилизации перлита и повышению твердости, сдвигает критическую точку S на диаграмме Fe - Sb влево [25].

Таблица 8-4
