Для пульсирующего компьютерного трафика, который не является трафиком реального времени, так как нечувствителен к задержкам, обычно достаточно обеспечить аналогичные предыдущему случаю параметры пропускной способности, а о величинах задержек не заботиться.

Для случая, когда трудно точно оценить среднюю скорость передачи данных приложением и максимальный всплеск интенсивности, применяют упрощенное толкование понятия качества обслуживания - как верхний и нижний пределы пропускной способности, предоставляемой сетью абоненту в течение достаточно длительного промежутка времени.

В предыдущих примерах качество обслуживания трактовалось только относительно временных характеристик работы сети. Однако, вероятность успешной доставки данных абоненту также, естественно, может учитываться в качестве обслуживания. Для многих видов компьютерного сервиса, где потери пакетов ведут к существенному снижению полезной пропускной способности сети, надежность доставки пакета - существенная составляющая качественного обслуживания абонента сетью.

До сих пор мы больше говорили о предоставлении определенного уровня качества обслуживания узлам сети, то есть компьютерам в целом. Однако, на самом деле источником трафика с определенными требованиями к качеству его обслуживания является не компьютер, а отдельное приложение, работающее на этом компьютере. Вполне реальной является ситуации когда на одном компьютере одновременно в режиме разделения времени выполняются несколько приложений и у каждого имеются свои требования к передаче его данных через сеть. Большинство современные ОС поддерживают режим мультипрограммирования, так что сосуществование фонового приложения рассылки электронной почты или факсов с сессией видеоконференции вполне возможно. Поэтому современная сеть должна допускать обслуживание с разными классами качества и с разными параметрами качества приложений одного и того же компьютера.

Совмещенная передача голоса и данных и гарантированное качество обслуживания в глобальных сетях

В глобальных сетях проблема совмещения голоса и данных, или, в более широкой постановке задачи, обеспечение гарантированного качества обслуживания для различных классов трафика стоит еще более остро. Это объясняется тем, что глобальные каналы связи существенно дороже локальных, поэтому гораздо сильнее стимулы для использования одной и той же транспортной инфраструктуры для передачи компьютерного трафика и трафика, который обычно передается через телефонные сети.

Попытки обеспечить приемлемое качество обслуживания для голосового и компьютерного трафика делались в территориальных сетях уже давно - практически с самого начала внедрения глобальных компьютерных сетей. Компьютерный трафик при отсутствие специальных каналов связи передавали по телефонным каналам с помощью модемов. Телефонные сети всегда работали по технологии коммутации каналов, поэтому проблема задержек голосовых данных длинными компьютерными пакетами здесь не возникала - после коммутации составной канал оказывался полностью в распоряжении либо компьютерного, либо голосового трафика.

Однако, при этом определенные неудобства испытывали компьютерные абоненты сети - канал с постоянной пропускной способностью не может хорошо передавать пульсации трафика. Если нужно передать трафик со средней интенсивностью 10 Кб/с и пульсацией до 500 Кб/с на протяжении одной секунды, то, очевидно, что канал с пропускной способностью 28.8 Кб/с не сможет хорошо справиться с этой задачей. Пакеты, принадлежащие периоду всплеска трафика, будут ждать в очереди, которая образуется на входе такого канала. В то же время в периоды трафика низкой интенсивности (а они, безусловно, будут иметь место, так как средняя интенсивность трафика всего 10 Кб/c) канал будет использоваться всего на небольшую долю своей пропускной способности, а так как в сетях с коммутацией каналов оплата всегда осуществляется на повременной основе, то и платить компьютерные абоненты всегда будут не только за полезную пропускную способность канала, но и за неиспользуемую часть времени его работы.

Такое положение дел всегда сохраняется при использовании сетей с коммутацией каналов, в том числе и сетей ISDN. Сети ISDN изначально проектировались как сети с интегральными услугами, в которых компьютерный трафик должен передаваться наравне с телефонным, трафиком факсов, службы телетекста и трафиками других служб. Однако первая попытка построения интегральной территориальной сети удалась далеко не в полной мере. Сервис коммутации пакетов, так нужный для качественной и экономной передачи пульсаций трафика, оказался в этих сетях пасынком. Только немногие провайдеры сетей ISDN предоставляют такой вид услуг своим абонентам, да и то на медленных каналах типа D в 16 Кб/с или 64 Кб/с, а такие скорости вряд ли удовлетворят пользователей современных корпоративных сетей. Поэтому для передачи компьютерного трафика через сети ISDN используется сервис коммутации каналов со скоростью до 2 Мб/с, а значит все проблемы с передачей пульсаций остаются.

При использовании же для передачи голосового и других видов трафика реального времени сетей, разработанных как чисто компьютерные, пользователи сталкиваются с той же проблемой неравномерных и значительных задержек пакетов с мультимедийными данными, которая присуща и локальным сетям. При более низких скоростях передачи данных задержки могут быть достаточно чувствительными. Даже в ненагруженной сети framerelay при скорости передачи данных по каналу в 1.5 Мб/с передача пакета компьютерных данных длиной 4096 байт может задержать пакет голосовых данных на 22 мс, что скорее всего очень сильно снизит качество передачи голоса.

Большие размеры пакетов, которые выгодны для передачи компьютерных данных, так как увеличивают полезную пропускную способность канала за счет снижения доли служебных данных в заголовках, вредно влияют на качество передачи трафика реального времени не только за счет задержек в промежуточных узлах, то есть коммутаторах и маршрутизаторах. Большое влияние на качество обслуживания может оказывать так называемая задержка пакетизации, которая тем больше, чем больше размер пакета, используемого для передачи мультимедийных данных. Механизм возникновения задержки пакетизации иллюстрирует рисунок 1.8.

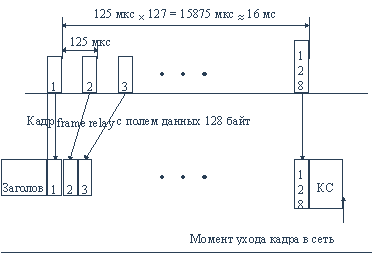

Рис. 1.8. Задержка пакетизации голосовых данных при передаче через сети коммутации пакетов

Пусть мы хотим использовать для передачи голоса сеть framerelay с максимальным размером пакета 4096 байт. Оцифрованные замеры голоса поступают на вход устройства доступа к глобальной сети - FrameRelayAccessDevice, FRAD, с частотой 8 КГц. FRAD упаковывает каждый байт в пакет, при этом первый байт, попавший в какой-либо пакет, должен ждать отправки в сеть 4095 интервалов по 125 мкс (период следования байт при частоте 8 КГц), пока пакет на заполнится полностью. Эта задержка и называется задержкой пакетизации, в данном случае она составит 511 мс, то есть полсекунды, что совершенно недопустимо. Поэтому обычно FRAD настраивается на отправку в сеть голосовых данных в пакетах гораздо меньшей длины, например, 128 байт, но и при этом задержка составит порядка 16 мс и для ее компенсации нужно устройство эхоподавления на приемном конце.
