1.1. Многослойное представление корпоративной сети

Корпоративную сеть полезно рассматривать как сложную систему, состоящую из нескольких взаимодействующих слоев. В основании пирамиды, представляющей корпоративную сеть, лежит слой компьютеров - центров хранения и обработки информации, и транспортная подсистема (рис. 1.1), обеспечивающая надежную передачу информационных пакетов между компьютерами.

Рис. 1.1. Иерархия слоев корпоративной сети

Над транспортной системой работает слой сетевых операционных систем, который организует работу приложений в компьютерах и предоставляет через транспортную систему ресурсы своего компьютера в общее пользование.

Над операционной системой работают различные приложения, но из-за особой роли систем управления базами данных, хранящих в упорядоченном виде основную корпоративную информацию и производящих над ней базовые операции поиска, этот класс системных приложений обычно выделяют в отдельный слой корпоративной сети.

На следующем уровне работают системные сервисы, которые, пользуясь СУБД, как инструментом для поиска нужной информации среди миллионов и миллиардов байт, хранимых на дисках, предоставляют конечным пользователям эту информацию в удобной для принятия решения форме, а также выполняют некоторые общие для предприятий всех типов процедуры обработки информации. К этим сервисам относится служба WorldWideWeb, система электронной почты, системы коллективной работы и многие другие.

И, наконец, верхний уровень корпоративной сети представляют специальные программные системы, которые выполняют задачи, специфические для данного предприятия или предприятий данного типа. Примерами таких систем могут служить системы автоматизации банка, организации бухгалтерского учета, автоматизированного проектирования, управления технологическими процессами и т.п.

Конечная цель корпоративной сети воплощена в прикладных программах верхнего уровня, но для их успешной работы абсолютно необходимо, чтобы подсистемы других слоев четко выполняли свои функции.

Стратегические решения, как правило, влияют на облик сети в целом, затрагивая несколько слоев сетевой "пирамиды", хотя первоначально касаются только одного конкретного слоя или даже отдельной подсистемы этого слоя. Такое взаимное влияние продуктов и решений нужно обязательно учитывать при планировании технической политики развития сети, иначе можно столкнуться с необходимостью срочной и непредвиденной замены, например, сетевой технологии, из-за того, что новая прикладная программа испытывает острый дефицит пропускной способности для своего трафика.

1.2. Стратегические проблемы построения транспортной системы корпоративной сети

Из-за того, что транспортная система создает основу для взаимосвязанной работы отдельных компьютеров, ее часто отождествляют с самим понятием "корпоративная сеть", считая все остальные слои и компоненты сети просто надстройкой. В свою очередь, транспортная система корпоративной сети состоит из ряда подсистем и элементов. Наиболее крупными составляющими транспортной системы являются такие подсистемы как локальные и глобальные сети корпорации, опять же понимаемые как чисто транспортные средства. В свою очередь каждая локальная и глобальная сеть состоит из периферийных подсетей и магистрали, которая эти подсети связывает воедино. Например, крупная локальная сеть, приведенная на рисунке 1.2, состоит из подсетей, объединенных магистралью, включающих два кольца FDDI и четыре маршрутизатора. Каждая подсеть также может иметь иерархическую структуру, образованную своими маршуртизаторами, коммутаторами, концентраторами и сетевыми адаптерами. Все эти коммуникационные устройства связаны разветвленной кабельной системой.

Рис. 1.2.Структура локальной сети

Глобальная сеть, объединяющая отдельные локальные сети, разбросанные по большой территории, также имеет, как правило, иерархическую структуру с высокоскоростной магистралью (например, АТМ), более медленными периферийными сетями (например, framerelay) и каналами доступа локальных сетей к глобальным. Эти составляющие глобальной сети представлены на рисунке 1.3.

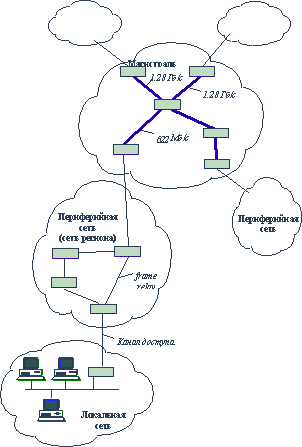

Рис. 1.3. Структура глобальной сети

При создании и модернизации транспортной системы стратегически значимыми сегодня являются в первую очередь следующие проблемы.

1.2.1. Создание транспортной инфраструктуры с масштабируемой производительностью для сложных локальных сетей

Сегодня все чаще и чаще возникают повышенные требование к пропускной способности каналов между клиентами сети и серверами. Это происходит по разным причинам: из-за повышения производительности клиентских компьютеров, увеличения числа пользователей в сети, появления приложений, работающих с мультимедийной информацией, которая хранится в файлах очень больших размеров, увеличением числа сервисов, работающих в реальном масштабе времени. Особенно резко возросла нагрузка на серверы, которые публикуют корпоративные данные в Internet. Хотя такой трафик большую часть пути между сервером и клиентом проходит по глобальным каналам Internet, последний отрезок пути приходится на сегменты локальной сети предприятия, которые должны справляться с такой повышенной нагрузкой.

Требования к пропускной способности каналов связи к тому же очень неоднородны для различных сегментов и подсетей крупной локальной сети. Так как очень маловероятно, что все клиенты с одинаковой интенсивностью обмениваются данными со всеми серверами предприятия и внешними серверами, то часть сегментов загружена больше, а часть - меньше (рис. 1.4).

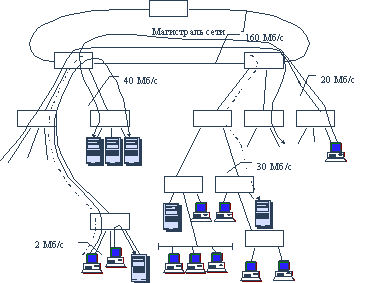

Рис. 1.4. Интенсивности потоков данных в разных сегментах локальной сети

Следовательно, имеется потребность в экономичном решении, предоставляющем сегментам и подсетям ту пропускную способность, которая им требуется.

Тем не менее, 10-Мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Это объясняется тем, что пропускная способность в 10 Мб/с с большим запасом перекрывала потребности клиентских и серверных компьютеров сетей тех лет. До появления персональных компьютеров в локальную сеть объединялись миникомпьютеры, которых на предприятиях было не так уж и много, поэтому подсети включали по 5 - 20 компьютеров. Трафик состоял в основном из алфавитно-цифровых данных, интенсивность которых обычно не превышала нескольких десятков Кбайт в секунду для одного компьютера. Персональные компьютеры, массово появившиеся в середине 80-х, были весьма маломощными, с медленными дисками, и также не создавали проблем для 10-Мегабитных каналов.

Большая избыточность 10-Мегабитных каналов также не очень беспокоила специалистов, так как технология Ethernet была достаточно дешевой, коммуникационное оборудование сети состояло из одного-двух маршрутизаторов, коаксиального кабеля и сетевых адаптеров, стоимость которых была весьма небольшой по сравнению со стоимостью компьютеров, в которые они устанавливались.
