Для изготовления верхней трикотажной одежды применяют плоские и круглые машины. Так как мастерская кружка «Машенька» будет укомплектована плосковязальными полуавтоматами, то рассмотрим подробнее конструкцию данного оборудования на примере машины плосковязальной МПФ – 4.

_1.

_2.

_3.

_4.

_5.

_6.

_7.

_8.

_9.

_10.

_11.

_12.

_13.

_14.

_15.

_16.

_17.

_18

_19.

_20.

Машина МПФ – 4 смонтирована на двух тубах (опорах) сварной конструкции соединенных швеллером, стойкой, плиткой.

В правой тумбе 1 располагаются электродвигатель, привод механизма управления прибавкой игл и увеличением хода замочной каретки, а так же тумблер включения механизмов расцветки и прибавления игл.

В левой тумбе 2 на панели смонтирована электроаппаратура станции управления машиной и установлен привод механизма сдвига задней игольницы.

Плита 3 служит базой для монтажа всех основных механизмов и узлов машины. На плите установлены следующие иглы и механизмы:

· Корпус 4 на котором установлены игольные полотна 5, замочная каретка 6 с замками и механизмами прибавки игл и автоматического переключения клиньев 7, направляющие 8 замочной каретки, нитеводители 9 с их направляющими 10, механизм сдвига задней игольницы11 и механизм опускания передней игольницы 12 для расширения зева.

· Электромагнитные муфты 13.

· Натяжные звездочки 14.

· Три кронштейна 15, шкулярных 16 с нитенапряженными устройствами 17 и механизмом подачи нити 18, счетчик 19 ходов замочной каретки и механизм 20 переключения нитеводителей.

На МПФ – 4 можно вырабатывать различные трикотажные переплетения: кулирная гладь, ластик 1+1, 2+2, фанг и полуфанг, переплетения со сдвигом, миланский ластик и другие.

3. Технология изготовления трикотажной одежды на примере детского костюма.

В мастерской кружка «Машенька» планируется изготовлять одежду для детей. Потому рассмотрим технологию изготовления трикотажной одежды на примере детского костюма для девочки дошкольного возраста.

Костюм детский.

Юбка, жилет.

Описание модели:

Жилет прямого силуэта, горловина круглая. Связан кулирной гладью, по полочке выполнена деккеровка. Отделкой служат бейки сдвоенной кулирной глади с зубчиками по линиям низа, проймы, горловины.

Низом служит бейка с зубчиками, до линии бедер, кулирная гладь. Ластик 2x2 от линии бедер до линии талии выполнен для облегания фигуры.

Зарисовка модели:

Характеристика полотна:

Пряжа полушерстяная 32текс x2x2.

Переплетение –кулирная гладь.

Плотность по горизонтали Пг =4,7 петель в 1см.

Плотность по вертикали Пв =6,8 рядов в 1см.

Обмерные данные: СГ – 28, СБ – 32, Ггорл-2,5 см Ггорл.пол – 12 см.

II. Рисунок лекал.

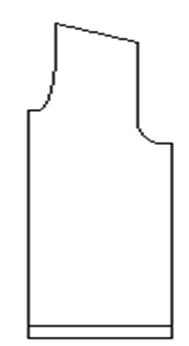

Спинка.

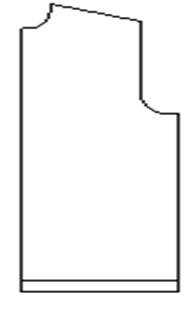

Полочка

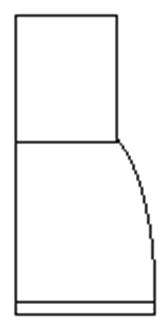

Юбка

Расчет лекал:

14x4,7=65,8=66 петель 2,5x6.8=17 рядов

5,5x4,7=26 петель 18x6.8=112 рядов

7x4,7=33 петли 20x6.8=136 рядов

1,5x4.7=7 петель 17x6,8=116 рядов

6x4,7=28 петель 12x6,8=82 ряда

2,5x4,7=12 петель 16x6,8=109 рядов

18x4,7=85 петель 1,5x6,8=10 рядов

Технологическая цепочка изготовления трикотажных изделий.

1. Выбор переплетения, узора, модели.

2. Снятия мерок.

3. Нахождение рабочей плотности.

4. Определения плотности вязания.

5. Изготовление лекал.

6. Перевод мерок в количество игл и рядов.

7. Провязывание деталей.

8. ВТО, сушка, отлежка.

9. Раскрой.

10. Сборка изделия.

11. Обработка горловины, отделка.

12. ВТО готового изделя.

Правила безопасности.

1. Остов машины сначала заземлить, затем подключить к силовой сети!

2. Машину установите строго по горизонтали (проверить по уровню)!
