Подводя итог, можно сказать, что второй уровень изучения темы «Введение в информационное моделирование» более под­робно раскрывает суть системного анализа, знакомит учащихся с таким важным инструментом формализации, как графы.

Третий, углубленный уровень изучения общих вопросов модели­рования можно характеризовать как переход от ознакомительного обучения к выработке навыков активного использования методов системного анализа.

Дидактические цели:

• Научить учеников рассматривать окружающие объекты как системы взаимосвязанных элементов; осознавать, в чем проявля­ется системный эффект в результате объединения отдельных элементов в единое целое.

• Раскрыть смысл модели «черного ящика». Этот подход харак­терен для кибернетики и применяется он в тех случаях, когда внутреннее устройство системы не раскрывается, а система рас­сматривается лишь с точки зрения ее взаимодействия с окружаю­щей средой. В таком случае основными понятиями, характеризую­щими систему, являются не ее состав и структура, а ее «входы» и «выходы».

• Дать представление о некоторых методах системного анализа, в частности, декомпозиции, классификации.

• Научить читать информационные модели, представленные в виде графов и строить граф-модели.

• Научить учеников разбираться в различных типах таблиц, подбирать наиболее подходящий тип таблицы для организации данных, грамотно оформлять таблицы.

Содержательная линия формализации и моделирования выпол­няет в базовом курсе информатики важную педагогическую зада­чу: развитие системного мышления учащихся. Эффективная работа с большими объемами информации невозможна без навыков ее систематизации. Компьютер предоставляет пользователю удобные инструменты для этой работы, но систематизацию данных пользо­ватель должен выполнять сам.

Информационное моделирование — это прикладной раздел информатики, связанный с самыми разнообразными предметны­ми областями: техникой, экономикой, естественными и обще­ственными науками и пр. Поэтому практическим решением задач моделирования занимаются специалисты в соответствующих об­ластях. В рамках школьного курса информатики информационное моделирование может быть предметом профильного курса, смеж­ного с другими школьными дисциплинами: физикой, биологи­ей, экономикой и др. Базовый курс информатики дает лишь на­чальные понятия о моделировании, систематизации данных, зна­комит с компьютерными технологиями, применяемыми для информационного моделирования.

Линия моделирования и базы данных

Изучаемые вопросы:

• Признаки компьютерной информационной модели.

• Является ли база данных информационной моделью.

• Задачи, решаемые на готовой базе данных.

• Проектирование базы данных (БД) — задача для углублен­ного курса.

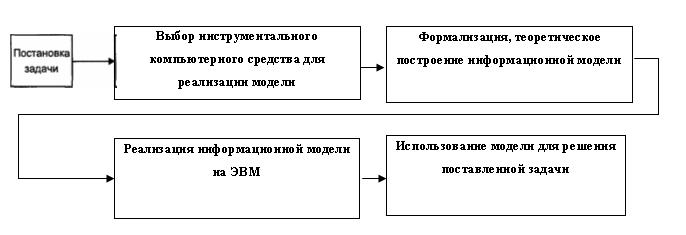

Общая схема этапов решения практической задачи на ЭВМ ме­тодами информационного моделирования выглядит следующим образом (рис. 1):

Два первых этапа относятся к предметной области решаемой задачи. На третьем этапе происходит выбор подходящего инстру­ментального средства в составе программного обеспечения ЭВМ для реализации модели. Такими средствами могут быть: электрон­ные таблицы, СУБД, системы программирования, математичес­кие пакеты, специализированные системы моделирования обще­го назначения или ориентированные на данную предметную об­ласть. В базовом курсе информатики изучаются первые три из перечисленных программных средств.

Основные признаки компьютерной информационной модели:

• наличие реального объекта моделирования;

• отражение ограниченного множества свойств объекта по прин­ципу целесообразности;

• реализация модели с помощью определенных компьютерных средств;

• возможность манипулирования моделью, активного ее исполь­зования.

Ответ на вопрос: «является ли база данных информационной моделью?» будем искать, исходя их сформулированных выше кри­териев.

Первый критерий: наличие предметной области, некоторого реального объекта (системы), к которым относится БД, практи­чески всегда выполняется. Например, если в БД содержатся све­дения о книгах в библиотеке, значит, объектом моделирования является книжный фонд библиотеки. Если БД содержит анкет­ные данные сотрудников предприятия, значит, она моделирует кадровый состав этого предприятия. Если в БД хранятся сведе­ния о результатах сдачи экзаменов абитуриентами в институт, следовательно, она моделирует процесс вступительных экзаме­нов и т. п.

Удовлетворение второму критерию также несложно обосновать. Каждый из моделируемых объектов (как перечисленные выше, так и любые другие) обладает гораздо большим числом свойств, характеристик, атрибутов, чем те, что отражены в БД. Отбор ат­рибутов, включаемых в БД, происходит в процессе проектирова­ния базы, когда главным критерием является критерий целесооб­разности, т. е. соответствия цели создания БД, требованиям к ее последующим эксплуатационным свойствам. Например, в БД книжного фонда библиотеки не имеет смысла вносить такие ха­рактеристики книги, как ее вес, адрес типографии, где была на­печатана книга, годы жизни автора и пр.

Третий критерий, очевидно, выполняется, поскольку речь идет о компьютерной базе данных, созданной в среде некоторой СУБД.

База данных — не «мертвое хранилище» информации. Она созда­ется для постоянного, активного использования хранящейся в ней информации. Прикладные программы или СУБД, обслуживающие базу данных, позволяют ее пополнять, изменять, осуществлять по­иск информации, сортировку, группировку данных, получение от­четных документов и пр. Таким образом, четвертый критерий ком­пьютерной информационной модели также справедлив для БД.

В рамках обсуждаемой темы перед учителем информатики сто­ят две педагогические задачи: научить использовать готовые ин­формационные модели; научить разрабатывать информационные модели. В минимальном варианте изучения базового курса пред­почтение отдается первой задаче. В таком варианте ученикам мо­гут быть предложены задачи следующего типа: имеется готовая база данных; требуется осуществить поиск нужной информации;

выполнить сортировку данных по некоторому ключу; сформиро­вать отчет с нужной информацией. Решение этой задачи не требу­ет вмешательства в готовую модель.

Другой тип задач: расширить информационное содержание базы данных. Например, имеется реляционная база данных, содержа­щая сведения о книгах в библиотеке:

БИБЛИОТЕКА (НОМЕР, ШИФР, АВТОР, НАЗВАНИЕ)

Требуется изменить структуру БД таким образом, чтобы из нее можно было узнать, находится ли книга в настоящее время в биб­лиотеке, и если книга выдана, то когда и кому.

Новые цели требуют внесения изменений в модель, в структу­ру базы данных. Ученики должны спланировать добавление новых полей, определить их типы. Решение может быть таким: после добавления полей база данных будет иметь следующую структуру:

БИБЛИОТЕКА (НОМЕР, ШИФР, АВТОР, НАЗВАНИЕ, НАЛИЧИЕ, ЧИТАТЕЛЬ, ДАТА)
