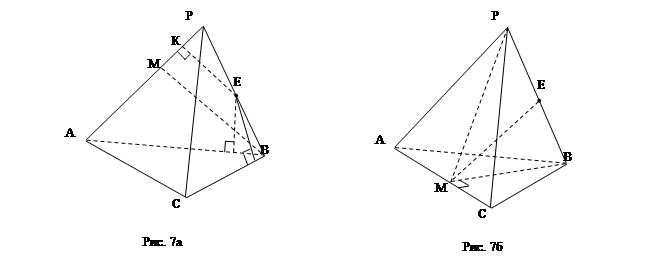

Пример 6: Точка Е – середина ребра РВ правильного тетраэдра РАВС. Опустите перпендикуляры из точки Е на прямые а) АР, ВС и АВ (рис. 7а); б) АС (рис. 7б).

Найдите длину каждого перпендикуляра, если ребро тетраэдра равно а.

Решение: Необходимо выделять грани (сечение) из состава тетраэдра, чтобы опустить из заданной точки перпендикуляры на заданные ребра.

а) Найдем длину перпендикуляра: Δ РАВ – равносторонний и т.Е – середина ребра РВ. ΔВМР ~ ΔЕКР с коэффициентом подобия (по определению преобразования подобия). Зная длины сторон ΔЕКР: , применим теорему Пифагора и получим: . Остальные длины перпендикуляров равны этому же значению.

б) Заметим, что перпендикуляр МЕ будет лежать в плоскости, перпендикулярной ребру АС. Чтобы построить эту плоскость, опустим из вершин В и Р перпендикуляры РМ и ВМ, тогда любая прямая, лежащая в ней будет перпендикулярна АС.

Найдем длину МЕ: В ΔАВС перпендикуляр МВ является медианой, следовательно, по теореме Пифагора . РМ = МВ. Тогда в равнобедренном ΔРМВ медиана МЕ является высотой. По теореме Пифагора: .

Итак, выделено шесть видов заданий на создание геометрических образов (внутренне взаимосвязанных). Они предполагают:

• перевод текста задачи в графический образ (его построение по условию задачи, выраженного словесно, с использованием символических обозначений);

• актуализацию существенных признаков;

• вычленение различных элементов чертежа, их сравнение, выделение, опознание;

• видоизменение чертежа (мысленное или практическое) путем его переосмысливания, дополнительных построений, расширения исходных данных.

При выполнении этих заданий от ученика требуется воссоздание образа по словесному описанию или чертежу и его мысленное видоизменение (без изменения самого чертежа), что предполагает развитие произвольности восприятия, хорошей зрительной памяти; точной фиксации образа чертежа, го мысленного, причем, неоднократного преобразования в указанном направлении.

4.2. Задания на оперирование геометрическими образами

Эти задания отличаются тем, что их выполнение не предполагает опору на чертеж (данный в готовом виде или сделанный учеником по условию задачи). Вся работа с исходным образом осуществляется в основном «в воображении». Эти задания вызывают наибольшие трудности у тех учащихся, которые не могут «удержать» образ (он как бы расплывается, размывается, исчезает, а не имея четкого исходного образа, нельзя им мысленно «манипулировать»).

Есть здесь и другая трудность. Ученики, создающие отчетливые исходные образы, тоже затрудняются их мысленно видоизменять. Но эти затруднения отличны от тех, при которых образ, наоборот, не сохраняется, а расплывается. По условию задачи надо образ не столько «удержать», сколько его видоизменить (преобразовать в новый), т. е. отвлечься от него, а это как раз и трудно для тех учеников, у которых возникают яркие образы. Таким образом, трудность в оперировании геометрическими образами по своему психологическому содержанию различна, что требует использования разных методических приемов (дидактических материалов) в целях ее выявления, индивидуальной коррекции.

Использование заданий на оперирование геометрическими образами должно, поэтому предваряться заданиями на их создание, поскольку механизм создания образа во многом определяет и механизм оперирования образом.

Традиционно в методике обучения геометрии чертеж считается основой такого механизма. Однако опора на него полезна не всегда и не всем ученикам. Используя его как костыли, ученики перестают работать методом «в воображении». И, кроме того, сам чертеж (в ходе решения задачи) выполняет далеко не однородную функцию. Недостаточно его иметь. Необходимо выполнять разнообразные действия по его переосмысливанию, мысленному видоизменению исходных данных, что является важным этапом на пути к переходу на оперирование образом по представлению, т.е. без зрительной опоры на чертеж.

4.2.1. Задания на мысленное видоизменение пространственного

положения исходного образа

Эти задания могут быть составлены на разном геометрическом материале (как планиметрии, так и стереометрии). Наиболее удобен для их разработки материал, излагающий знания о различных пространственных перемещениях: симметрия, параллельный перенос, повороты разных видов, гомотетия и др. Они широко используются в школьном курсе геометрии.

Эти задания характеризуются тем, что образ, уже созданный на чувственной основе (при опоре на словесное описание задачи, ее чертеж) подвергается преобразованиям, касающимся изменения только его пространственного положения.

Примеры таких заданий показывают, что при их выполнении необходимо сначала создать исходный пространственный образ, а затем мысленно его преобразовать по положению относительно исходного образа.

Пример 7: Четыре параллельные прямые пересекают параллельные плоскости в вершинах параллелограммов ABCD и A1B1C1D1 соответственно. Докажите, что параллелограммы ABCD и A1B1C1D1 совмещаются параллельным переносом (рис. 8).

Решение: Так как плоскости параллельны и прямые параллельны, то АА1 = ВВ1 = СС1 = DD1. A1D1DA, B1C1CB, A1B1BC, C1D1DC – параллелограммы (для того, чтобы четырехугольник был параллелограммом, достаточно равенства и параллельности одной пары его сторон). Тем самым выполняются свойства параллельного переноса: точки смещаются по параллельным прямым на одно и тоже расстояние; каждая прямая переходит в параллельную ей прямую. Следовательно, параллелограммы ABCD и A1B1C1D1 совмещаются параллельным переносом.

4.2.2. Задания на мысленное видоизменение структуры

геометрического образа

Эти задания в отличие от предыдущих (см. 4.2.1) предполагают более сложные мыслительные преобразования исходного геометрического образа, затрагивающие его структурные изменения. Следить в «уме» за этими изменениями довольно трудно. К сожалению, в практике обучения, чтобы снять эту трудность ученикам рекомендуется использовать бумажные модели, позволяющие путем реальных манипуляций с ними, найти новую структурную конфигурацию. Конечно, такой методический прием облегчает многим ученикам выполнение этих заданий. Но использовать его как обязательный, по-видимому, не следует, так как он тормозит деятельность воображения.

Такие задания могут быть составлены на разном учебном материале, важно, чтобы они включали геометрические преобразования (поворот, осевую симметрию, параллельный перенос и т.п.).
