D(1,K)=T

D(2,K)=X(1)

D(3,K)=X(2)

ENDIF

IF(X(1).LT.0.AND.KP.EQ.1)THEN

L=L+1

C(1)=X(1)

KP=0

ENDIF

IF(X(1).GT.C(L).AND.X(1).GT.0)THEN

C(L)=X(1)

KP=1

ENDIF

IF(T.EQ.270)PRINT*,’T=270’,’ X(270)=’,X(1)

RETURN

END

В главном модуле введем исходные данные, обратимся к подпрограмме метода, отпечатаем полученные через общую область максимумы функции и обратимся к подпрограмме построения графика.

EXTERNAL PRAV,OUT

DIMENSION X(2,4),F(8),R(2,3),D(3,1000),C(300)

COMMON K,L,KP,D,C

READ *,N,TN,TK,HM,((X(K,J),K=1,N),J=1,2),E

K=0

L=1

C(1)=1

KP=1

CALL ARK(HM,TN,TK,X,R,F,N,E,PRAV,OUT,IER)

PRINT 1, (C(J),J=1,L)

1 FORMAT(I4/(5E15.7))

CALL KRIS(D,3,K,2,0,0.,0.)

END

4.9 Результаты тестирования

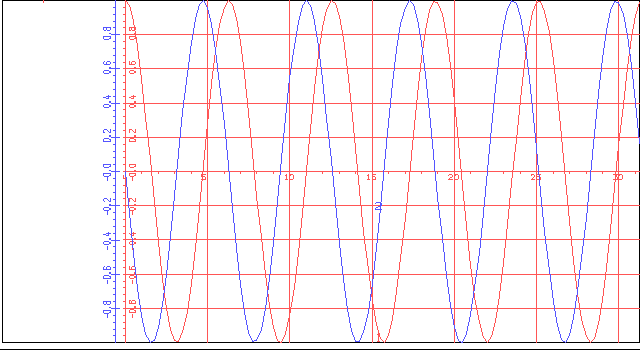

Графики вычисленных путем решения дифференциального уравнения функций приведены на рисунке 4. Видно, что они близки к функциям и .

Рисунок 4

Амплитуды колебаний равны единице, период .

Выходной файл решения приведен ниже.

T=270 X(270)= 9.810482E-01

0

.1000000E+01 .9994009E+00 .9976879E+00 .9948635E+00 .9930583E+00

.9963406E+00 .9985125E+00 .9995713E+00 .9995162E+00 .9983473E+00

.9960660E+00 .9926749E+00 .9945613E+00 .9972748E+00 .9988768E+00

.9993657E+00 .9987408E+00 .9970031E+00 .9941545E+00 .9925186E+00

.9957730E+00 .9979174E+00 .9989495E+00 .9988685E+00 .9976745E+00

.9953687E+00 .9919540E+00 .9940073E+00 .9966935E+00 .9982686E+00

.9987311E+00 .9980807E+00 .9963180E+00 .9934454E+00 .9919787E+00

.9952052E+00 .9973223E+00 .9983279E+00 .9982209E+00 .9970015E+00

.9946712E+00 .9912329E+00 .9934532E+00 .9961117E+00 .1015252E+00

Значение функции в точке Т=270 отличается от точного примерно на 0,4% , а положительные максимумы отличаются от единицы не более , чем на 0,9% . При этом следует учесть, что в эту погрешность вошла и погрешность процедуры нахождения максимума с шагом, равным шагу интегрирования. Тенденции к затуханию или раскачиванию колебаний нет. Все это доказывает работоспособность алгоритма и программы.

4.10 Квадратичная конечно-элементная модель усилителя

4.10.1 Описание алгоритма

Функция этого модуля заключается в том, что по заданной входной величине (обозначим ее Z3 ) выдается или величина U1, определяемая из таблицы 2, или величина U2, определяемая из таблицы 3. Эти таблицы представим в виде одного двухмерного массива W, в первой строке которого запишем табличные значения входной переменной Z3, а во второй и третьей строках - им соответствующие табличные значения переменных U1 и U2 . Значение еще одного входного параметра L ,- номера строки, будет определять, какую выходную переменную вычисляет модель (L=2 или L=3). Выходную переменную модуля обозначим U , а для модуля назначим имя US. Блок - схема алгоритма приведена на рисунке 5.

В цикле с индексом J определяется тот конечный элемент, в области которого находится входная величина Z3 , а затем вычисляется выходная величина по формуле Лагранжа с использованием L-той строки массива W.

Если значение входной переменной Z3 выходит за пределы таблицы, определяющей характеристику усилителя, выводится сигнал об ошибке.

4.10.2 Блок - схема алгоритма модели усилителя

Рисунок 5

4.10.3 Подпрограмма - модель усилителя

SUBROUTINE US(L,Z,U)

С Подпрограмма - модель усилителя.

DIMENSION W(3,11)

C характеристики усилителя из таблиц 2 и 3 по столбцам

DATA W /-3.125 ,-0.125 , 3. ,

= -2.85 , -0.1 , 2.75 ,

= -2.475 , -0.075 , 2.4 ,

= -1.78 , -0.05 , 1.73 ,

= -1.025 ,-0.025 , 1. ,

= -0.02 , 0. , 0.02

= 1.025 , 0.025 , -1. ,

= 1.78 , 0.05 , -1.73 ,

= 2.475 , 0.075 , -2.4 ,

= 2.85 , 0.1 , -2.75 ,

= 3.125 , 0.125 , -3. /

C Поиск интервала, заключающего Z3.

DO J=2, 10, 2

IF(Z3.GE.W(1,J-1).AND.Z3.LT. W(1,J+1)) GO TO 8

ENDDO

PRINT*, ‘ ОШИБКА ‘

STOP

C Формула Лагранжа.

8 U=W(L,J-1)*(Z3-W(1,J))*(Z3-W(1,J+1))/

= ((W(1,J-1)- W(1,J))*(W(1,J-1)-W(1,J+1)))+

= W(L,J)*(Z3-W(1,J-1))*(Z3-W(1,J+1))/

= ((W(1,J)-W(1,J-1))*(W(1,J)-W(1,J+1)))+

= W(L,J+1)*(Z3-W(1,J-1))*(Z3-W(1,J))/

= ((W(1,J+1)-W(1,J-1))*(W(1,J+1)-W(1,J)))

RETURN

END

4.10.4 Решение тестовой задачи

В качестве тестовой задачи вычислим с малым шагом и построим графики характеристик усилителя.

DIMENSION D(3,1000)

READ*,XN,XK,DX

K=0

DO X=XN,XK,DX

K=K+1

С Вычисление значения входной переменной U1

CALL US(2,X,U1)

С Заполнение строки аргумента U1

D(1,K)=U1

С Вычисление значения выходной переменной усилителя U2.

CALL US(3,X,U2)

С Заполнение строки переменной U2.

D(2,K)=U2

ENDDO

CALL KRIS(D,3,K, 1, 1,0.,0.)

END

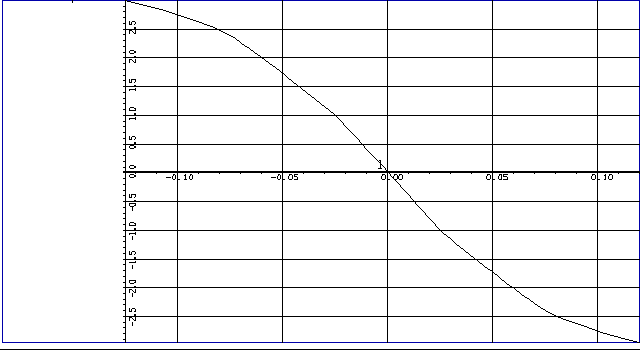

Рисунок 6

Из рисунка видно, что характеристика усилителя воспроизводится моделью правильно.

4.11 Подпрограмма вычисления правых частей системы уравнений

В подпрограмме сохранены наименования переменных модели.Результаты вычислений заносятся, как это требуют подпрограммы шага и управляющего модуля, в первый столбец массива F, который здесь, для простоты объявлен одномерным. Для передачи в этот модуль изменяемого от эксперимента к эксперименту параметра генератора в общую область включена переменная TAU .Остальные переменные общей области нужны для связи главного модуля с подпрограммой вывода результатов шага.

SUBROUTINE FUN(T,Z,F,N)

С Подпрограмма вычисления правых частей системы уравнений модели автогенератора.

DIMENSION Z(N*4),F(N*4),D(4,15000)

COMMON K,TZ,TAU,D

С Вызов подпрограммы - модели усилителя для вычисления входной величины U1

CALL US(2,Z(3),U1)

A=1/TAU

F(1)= - A*U1

F(2)=A*(Z(1)-5*U1)

F(3)=A*(Z(2)-6*U1)

RETURN

END

4.12 Подпрограмма вывода

В подпрограмме сохранены наименования переменных модели.

Для того, чтобы иметь возможность хотя бы качественно, но быстро, оценивать правильность работы модели необходимо осуществить визуализацию решения. Поэтому в модуле вывода на каждом шаге вычислим входную и выходную переменные усилителя и заполним этими данными очередной столбец массива D. В этот же столбец запишем текущие значения времени Т . Массив D передадим через общую область в главный модуль, а оттуда подпрограмме построения графиков KRIS. В автогенераторе некоторое время длится процесс самовозбуждения. Нас интересует процесс установившихся колебаний, поэтому запись данных в массив будем делать только начиная с некоторого момента времени TZ. Эта величина и счетчик точек также включим в общую область.
