Установка газофракционная
1. Усилить контроль за точным соблюдением технического режима согласно технологическому регламента.
2. Запретить работу оборудования на форсированном режиме.
3. Усилить контроль за работой технологического оборудования , запорной арматуры , приборов КИП и А.
4. Прекратить продувку , пропарку , чистку оборудования и ремонтные работы , связные с повышенным выделение вредных веществ атмосферу. Выбросы всего по цеху с мероприятиями 130,205 г/сек
2 Расчетная часть.
2.1 Расчет основного аппарата - колонна стабилизации.
Назначение : Колона стабилизации предназначена для стабилизации бензина и отделение фракции С5 и ниже.
Цель расчета : Определение основных размеров колонны , материальных потоков и затрат тепла.
Исходные данные :
Производительность по бензину 250 т.т/год , по газу 89 т.т/год число дней n=336.

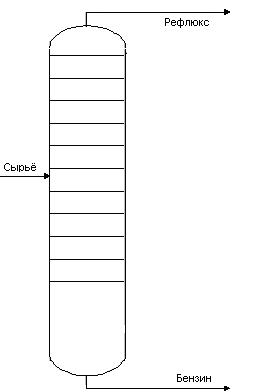

Рисунок 1 – колона стабилизации.
1. Материальный баланс установки ГФУ-1.
Таблица 5 – Материальный баланс установки ГФУ-1.
|
Наименование продуктов |
Выход в % |
Выход продуктов | |||
| т.т/год | т/сут | Кг/ч | Кг/с | ||
|
Взято: К-т бензина кк Газ жирный кк |
73,7% 26,3% |
250 89 |
744 264 |
31000 11000 |
8,6 3,0 |
|
Итого |
100% |
339 |
1008 |
42000 |
11,6 |
|
Получено: К-т бензина ст. Рефлюкс Газ сухой Сероводород Потери |
75,1 13,2 8,94 1,9 0,86 |
254,5 44,7 30,3 6,6 2,9 |
757 133 90,3 19,2 8,5 |
31541 5541,5 3762,5 800,5 354,5 |
8,7 1,5 1,2 0,2 0,09 |
|
Итого |
100% |
339 |
1008 |
42000 |
11,6 |
Таблица 6 – Материальный баланс колонны стабилизации.
|
Наименование продуктов |
Выход в % |
Выход продуктов | |
|
Кг/ч | Кг/с | ||
|
Поступило: К-т бензина кк |
100% |
38250 |
10,6 |
|
Итого |
100% |
38250 |
10,6 |
|
Получено: Рефлюкс К-т бензина ст. |
44,7% 56,3% |
17083 21167 |
4,7 5,9 |
|
Итого |
100% |
38250 |
10,6 |
2. Расчет температурного режима колонны.
2.1. Расчет температуры ввода сырья.
Таблица 7 – Расчет температура ввода сырья.
|
Продукт |
Хi Мас. доля |
Мi Мол. мас. |
tкип ср. оС |
Рi |
|
мольная доля |
Х0*П |
Рi-П |
|
Бензин 35-800 80-1300 130-1950 |
0,2 0,35 0,45 |
80(С6) 102(С8) 134(С10) |
57 105 162 |
7*101 5*101 7*101 |
25 34,3 33,5 |
0,269 0,369 0,362 |
322,8 442,8 434,4 |
-500 -700 -500 |
|
Итого |
1,0 |
|
1,000 |
Продолжение таблицы 7.
|
е(Рi-П) |
е(Рi-П)+П |
|
|
Уi*Mi |
|
-100 -140 -100 |
1100 1060 1100 |
0,2 0,4 0,4 |
0,35 0,45 0,35 |
28 40,8 53,6 |
|
1,0 |
Му=122,4 |
