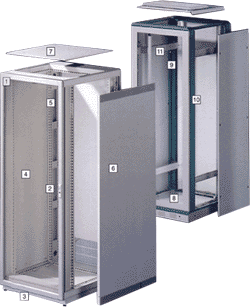

Рис.7 Телекоммуникационный шкаф

Не разрешается использовать перетерминирование горизонтальных кабелей для внесения штатных изменений в кабельную систему. Для этих целей следует использовать кроссировочные перемычки и пэтч-корды.

Устройства, предназначенные для поддержки специфических приложений (например, разного рода адаптеры), не могут быть частью горизонтальной кабельной системы и должны устанавливаться вне по отношению к горизонтальному кроссу.

Для избежания деформирования кабелей вследствие тугого скручивания в пучки, слишком крутых изгибов и растягивающих усилий, следует использовать оборудование, специально предназначенное для укладки и маршрутизации кабельных потоков.

Кабели и шнуры, используемые для подключения активного оборудования, не рассматриваются стандартом в качестве элементов кабельной системы. Максимально допустимая суммарная длина всех пэтч-кордов и аппаратных шнуров на обоих концах линии -10м.

Разрешается использовать только оборудование, соответствующее требованиям стандартов. Телекоммуникационные шкафы должны быть спроектированы и оборудованы в соответствии с требованиями стандарта ANSI/EIA/TIA-569.

Подключение активного оборудования в телекоммуникационном шкафу разрешается осуществлять с помощью двух типов соединений - "межсоединения" и "кросс-соединения".

Кросс-соединение - применяется для коммутации кабельных подсистем между собой и для подключения активного оборудования с многопортовыми коннекторами. Многопортовыми коннекторами называются конструкции, узлы, с помощью которых реализуется одновременное подключение более одного (нескольких) адресного телекоммуникационного порта. Типичным образцом многопортового коннектора является так называемый Telco-коннектор (коннектор "телефонной компании", Telephone Company connector) - 25-парный коннектор, нашедший массовое применение в телефонии для подключения офисных АТС или РВХ, а также иногда используемый для подключения активного сетевого оборудования. Метод кросс-соединения в отличие от описанного ниже метода межсоединения позволяет гибко переконфигурировать кабельную систему во всех случаях, но в то же время и требует наличия в кроссе, как минимум, двух единиц коммутационного оборудования, что повышает стоимость системы. Если понятие "кросс" (cross-connect) используется для определения средства, позволяющего осуществлять терминирование кабелей и их межсоединение или кросс-соединение (или оба) с помощью пэтч-кордов, кроссиро-вочных перемычек или кабелей активного оборудования, то понятие "кросс-соединение" (cross-connection) относится к конкретной конфигурации, в которой кабели и пэтч-корды или перемычки используются для коммутации отдельных распределительных полей, обслуживающих горизонтальную и магистральную кабельные системы и оборудование телекоммуникационных помещений.

Межсоединение - разрешается использовать только для подключения активного оборудования с однопортовыми коннекторами. В противоположность многопортовым коннекторам однопортовые позволяют осуществлять коммутацию между собой только двух адресных портов. Метод межсоединения полезен в тех случаях, когда производиться подключение к кабельной системе активного оборудования с однопортовыми (модульными) коннекторами, которое само по себе как бы является единицей коммутационного кроссового оборудования, такого, например, как пэтч-панель. В этом случае появляется возможность неограниченного переключения адресных портов и, за счет исключения второй единицы коммутационного оборудования из конфигурации кросса, снижение затрат на подключение.

2.3.3. Коммутационные блоки.

Основным компонентом, предназначенным для терминирования кабелей и проводников в телекоммуникационных шкафах и на рабочих местах, является коммутационный (терминационный) блок. Коммутационные блоки могут иметь самые разнообразные формы и конструкции и за годы своего развития они превратились в довольно сложный "системный" компонент. Коммутационный блок может быть интегрирован и в пэтч-панель. Существует два основных типа коммутационных блоков - блок типа 66 и блок типа 110. Оба типа в настоящее время предлагаются большим количеством производителей, и многие версии терминационных блоков интегрированы в такие компонеты, как коннекторы розеток и пэтч-панели. Эти два типа доминируют в установленных системах и на новых развивающихся рынках сбыта, поэтому им будет уделено детальное внимание. Кроме того, рассмотрены пара "частных" терминационных систем, которые производятся только одним производителем и распространены не так широко (BIX и KRONE). На рынке можно найти несколько других типов блоков, но вне зависимости от типа, все они используют один и тот же метод создания контакта путем смещением изоляции – проводник проталкивается между двумя металлическими поверхностями контакта (обычно с помощью специального терминирующего инструмента) и изоляция либо удаляется, либо прорезается, либо смещается.

Наиболее часто применяются четыре типа терминационных блоков - 66, 110, BIX, и KRONE.

Стандарт EIA/TIA-568-А предписывает использование коммутационных блоков с типом контакта IDC - "контакт со смещением изоляции" (IDC - Insulation Displacement Connection). Блоки 110, KRONE и BIX используют контакты IDC. Тип 66, несмотря на соответствие требованиям категории 5, использует более старый тип контакта - технологию разрушения изоляции. Метод создания контакта путем смещения изоляции (IDC), в общем случае, признается как более быстрый и более надежный способ терминирования проводников по сравнению с методом намотки проводника на штыревой контакт. При методе IDC изоляция не удаляется с проводника, а сам проводник проталкивается в двухсторонний терминирующий нож с острыми внутренними краями, который прорезает изоляцию и создает прочное электрическое и механическое соединение. Проводник плотно сидит между двумя металлическими контактами и, таким образом, формируется вакуумно-плотная изоляция места соединения. Большинство систем IDC требует применения специальных терминирующих инструментов. Вакуумно-плотное IDC-терминирование исключает вероятность биметаллической коррозии, возникающей при использовании резьбовых контактов, когда оголенный медный проводник и контактный винт, изготавливаемый из другого материала (обычно оцинкованного), соединяются в присутствии атмосферного кислорода.

Все IDC-типы разработаны для применения относительно постоянных соединений. Если требуется внесение изменений в систему, проводник должен быть сначала удален, коннектор очищен от всех остатков металла и пластика, а затем проводник подрезается и перетерминируется.

2.3.3.1. Коммутационные блоки типа 66М.

Самым первым терминационным блоком, нашедшим применение в телекоммуникационных системах, был коммутационный блок типа 66. Этот вид конструкции использовался на протяжении десятилетий и на сегодняшний день его роль в телефонной промышленности весьма значительна.
