На этаже, согласно плану имеется 18 помещений площадью по 48 м2, то есть общая рабочая площадь равна 864 м2. Общее число рабочих мест, определяется из расчета 4,3 м2 на одно рабочее место - итого 200 рабочих мест(соответственно 200 блоков розеток). В каждом помещении согласно указанной выше норме монтируется по 11 розеточных блоков. Два розеточных блока монтируются в коридоре. Обычно в проект закладывают большую цифру, которая получается расчетом из общей площади этажа. Дополнительные розетки устанавливаются в коридоре, техническом помещении и в некоторых рабочих помещениях и используются, например, для подключения активных сетевых устройств коллективного пользования типа принтеров и факсов, телефонных постов охраны, серверов и т.д.
Для прокладки кабелей горизонтальной подсистемы вдоль коридора за подвесным потолком устанавливаются лотки. Расстояние от верхней кромки лотка до капитального потолка равно 25 см. Серверная располагается в центре этажа, и поэтому на каждую половину лотка укладываются кабели, обслуживающие 432 м2 рабочей площади. Площадь поперечного сечения лотка с учетом наличия на каждом рабочем месте двух розеток вычисляется по формуле Sсеч.лотка=650*((Sэтажа/2) / 10)* 2/3 и соответственно составляет 650*(432 / 10)* 2/3= 18720 мм. Такой площадью обладает стандартный кабельный лоток размером 200x100 мм. По мере удаления от серверной могут быть использованы лотки меньшего сечения.
В рабочих помещениях прокладка кабеля в соответствии с требованиями этой проектной работы будет выполняться в декоративных коробах (располагаются на высоте 1 м. от пола). Для перехода от лотков к коробам в стенках рабочих помещений сверлятся отверстия, в которые устанавливаются закладные трубы. Согласно приведенным выше расчетам, в каждой комнате устанавливается по 11 блоков розеток – по четыре с двух сторон и по три с одной.

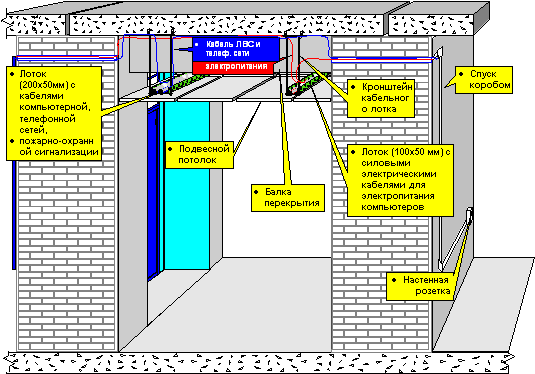

Рис.14 Схема прокладки кабеля
Горизонтальная подсистема СКС строится на основе неэкранированных 4-х парных кабелей UTP категории 5e, проложенных по два к каждому блоку розеток. Характеристики кабеля по затуханию, перекрестным наводкам и импедансу приведены в таблице:
Сопротивление - 9.38 Ом/100м , Емкость - 4.59 нФ/100 м на частоте 1 кГц.
Таблица 6. Характеристики кабеля UTP
Частота МГц |
Затухание дБ/100м |
NEXT, ДБ |
Импеданс, Ом |
0.064 |
- |
- |
125+15 |
0.128 |
- |
- |
115+15 |
0.256 |
- |
- |
110+15 |
0.772 |
1.8 |
64 |
100+15 |
1.0 |
2.0 |
62 |
100+15 |
4.0 |
4.1 |
53 |
100+15 |
8.0 |
5.8 |
48 |
100+15 |
10.0 |
6.5 |
47 |
100+15 |
16.0 |
8.2 |
44 |
100+15 |
20.0 |
9.3 |
42 |
100+15 |
25.0 |
10.4 |
41 |
100+15 |
31.25 |
11.7 |
40 |
100+15 |
62.5 |
17.0 |
36 |
100+15 |
100 |
22.0 |
32 |
100+15 |
Все кабельное и кроссовое оборудование, применяемое в проекте, удовлетворяет требованиям категории 5e международного стандарта EIA/TIA-568A, а также требованиям Underwriters Laboratories (UL) США по электробезопасности и техническим характеристикам.
Требуемая среднее длина кабеля(Lcp) рассчитывается с использованием эмпирической формулы, исходя из предположения, что рабочие места распределены по обслуживаемой площади равномерно:
Lcp =(Lmax+Lmin)/2
где Lmin и Lmax – соответственно длины кабельной трассы от точки размещения кроссового оборудования до информационного разъема самого близкого и самого далекого рабочего места, посчитанные с учетом технологии прокладки кабеля, всех спусков, подъемов, поворотов и особенностей здания. При определении длины трасс необходимо добавить технологический запас величиной 10% от Lcp и запас Х для процедур разводки кабеля в распределительном узле и информационном разъеме; так что длина трасс L составит:
L= (1,1*Lcp+X)*N, где N – количество розеток.
Рассчитаем необходимое количество кабеля. Дробные значения округляем до целых.
Для 7-го этажа Lmin и Lmax равны соответственно 8 и 40 метров.
Lcp = (8+40)/2 = 24м.
L = (1,1*24+2)*200= 5680 метров кабеля.
Известно, что в бухте(катушке) 305 метров кабеля. Тогда для создания горизонтальной подсистемы необходимо 19 (5680/305=18,6) бухт, или 5795 метров кабеля (19*305=5795).
В проектируемой ЛВС количество модулей информационных розеток, которые предполагается использовать для обеспечения функционирования телефонной системы, совпадает с количеством розеточных модулей для подключения ЛВС. На основании этого в качестве коммутационного оборудования применим панели типа 110.
Подсистема управления включает в себя кроссовое оборудование для коммутации сигналов, передаваемых по медному кабелю. Подсистема управления включает в себя кроссовое оборудование для коммутации сигналов в главном кроссе.
