Канал (Channel) Каналом называется физический или логический путь для передачи сигналов. В контексте компьютерных сетей чаще всего встречаются упоминания каналов двух типов: коммуникационных и дисковых. Коммуникационным каналом называется маршрут, по которому происходит передача данных, речи или видеоизображения. Современные технологии передачи данных позволяют организовывать несколько коммуникационных каналов внутри одного физического кабеля. Дисковым каналом, в конфигурации с жестким диском, называются компоненты, посредством которых осуществляется взаимодействие операционной системы с накопителем на жестком диске.

2.5. Функциональное соответствие видов коммуникационного оборудования уровням модели OSI.

Лучшим способом для понимания отличий между сетевыми адаптерами, повторителями, мостами/коммутаторами и маршрутизаторами является рассмотрение их работы в терминах модели OSI. Соотношение между функциями этих устройств и уровнями модели OSI показано на рисунке.

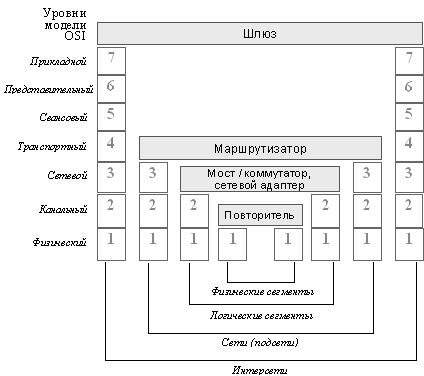

Рис.12 Соответствие функций коммуникационного оборудования модели OSI.

Повторитель, который регенерирует сигналы, за счет чего позволяет увеличивать длину сети, работает на физическом уровне.

Сетевой адаптер работает на физическом и канальном уровнях. К физическому уровню относится та часть функций сетевого адаптера, которая связана с приемом и передачей сигналов по линии связи, а получение доступа к разделяемой среде передачи, распознавание МАС-адреса компьютера - это уже функция канального уровня.

Мосты выполняют большую часть своей работы на канальном уровне. Для них сеть представляется набором МАС-адресов устройств. Они извлекают эти адреса из заголовков, добавленных к пакетам на канальном уровне, и используют их во время обработки пакетов для принятия решения о том, на какой порт отправить тот или иной пакет. Мосты не имеют доступа к информации об адресах сетей, относящейся к более высокому уровню. Поэтому они ограничены в принятии решений о возможных путях или маршрутах перемещения пакетов по сети.

Маршрутизаторы работают на сетевом уровне модели OSI. Для маршрутизаторов сеть - это набор сетевых адресов устройств и множество сетевых путей. Маршрутизаторы анализируют все возможные пути между любыми двумя узлами сети и выбирают самый короткий из них. При выборе могут приниматься во внимание и другие факторы, например, состояние промежуточных узлов и линий связи, пропускная способность линий или стоимость передачи данных.

Для того, чтобы маршрутизатор мог выполнять возложенные на него функции ему должна быть доступна более развернутая информация о сети, нежели та, которая доступна мосту. В заголовке пакета сетевого уровня кроме сетевого адреса имеются данные, например, о критерии, который должен быть использован при выборе маршрута, о времени жизни пакета в сети, о том, какому протоколу верхнего уровня принадлежит пакет.

Благодаря использованию дополнительной информации, маршрутизатор может осуществлять больше операций с пакетами, чем мост/коммутатор. Поэтому программное обеспечение, необходимое для работы маршрутизатора, является более сложным.

На рисунке показан еще один тип коммуникационных устройств - шлюз, который может работать на любом уровне модели OSI. Шлюз (gateway) - это устройство, выполняющее трансляцию протоколов. Шлюз размещается между взаимодействующими сетями и служит посредником, переводящим сообщения, поступающие из одной сети, в формат другой сети. Шлюз может быть реализован как чисто программными средствами, установленными на обычном компьютере, так и на базе специализированного компьютера. Трансляция одного стека протоколов в другой представляет собой сложную интеллектуальную задачу, требующую максимально полной информации о сети, поэтому шлюз использует заголовки всех транслируемых протоколов.

3. Проект ЛВС.

При проектировании любой ЛВС существуют типовые этапы выполнения сетевых проектов:

· Анализ (формирование) требований;

· Выбор оборудования;

· Построение технической модели;

· Тестирование системы.

3.1. Анализ (формирование) требований.

Основная цель дипломной работы – составить проект структурированной кабельной системы для компании Аплана Софтвер на 7 этаже здания Института Космических Исследований. Данная СКС должна соответствовать принятым международным стандартам (ANSI/TIA/EIA-568-A и ISO/IEC11801), и обеспечить передачу всех видов информации (данные, голос, видео и т.д.) с учетом перспектив развития современных информационных технологий. Кроме того, СКС должна обеспечить интеграцию и работоспособность всех элементов и систем этажа.

В частности на базе СКС будет развернута компьютерная и телефонная сети, охранная и пожарная сигнализации, системы оповещения, видеонаблюдения, контроля доступа, бесперебойного питания и резервного копирования. В рамках дипломной работы планируется рассмотреть реализацию некоторых из этих систем.

3.1.1. Требования к СКС.

СКС должна быть выполнена в соответствии с международным стандартом ISO/IEC 11801 на кабельные системы и состоять из горизонтальной подсистемы:

Горизонтальная подсистема должна быть организована на основе 4-парного медного кабеля неэкранированная витая пара категории 5е (проводка для ЛВС и телефонной системы).

Кабель должен прокладываться: по коридорам – в металлических лотках за фальшпотолком; внутри комнат – в декоративном пластиковом коробе сечением 200х100 мм.

На рабочем месте необходимо установить информационную розетку с двумя модулями RJ45 для подключения компьютера, телефонного аппарата, факсимильного аппарата или модема, две силовые розетки, подключенные к сети гарантированного электроснабжения и одну силовую розетку, подключенная к сети бытового электроснабжения.

Коммутационное оборудование должно устанавливаться в 19-дюймовые монтажные шкафы глубиной не менее 60 см.

3.1.2. Требования к активному оборудованию ЛВС.

В состав активного оборудования ЛВС должны входить два коммутатора с поддержкой технологий виртуальных сетей и сетевого управления, шесть концентраторов, а также маршрутизатор с технологией межсетевого экрана(firewall).

Активное оборудование должно быть произведено компаниями Cisco и Allied Telesyn.

3.1.3. Требования к системе управления ЛВС.

Система управления ЛВС должна обеспечить управление всеми информационными ресурсами ЛВС, в том числе и ЛВС первой очереди.

Система управления ЛВС должна осуществлять:

инвентаризацию – получение информации о состоянии аппаратных и программных средств, входящих в сеть;

сбор статистики и мониторинг основных параметров производительности сети: скорости передачи пакетов, нагрузки, уровня ошибок и др.;

возможность настройки параметров сети;

Изготовителем системы управления ЛВС должна быть компания Microsoft.

3.1.4. Требования к серверам.
