Характеристика основных типов зерносушилок

В производстве наиболее широко распространены, как более производительные, сушилки непрерывного действия (прямоточные), то есть сушка в прямом потоке теплоносителя. Это шахтные сушилки: СЗШ-16, СЗШ-16А, М-819 (производительность 20 т/ч), М-839, СБВС-5 (производительность 5 т/ч). Имеются сушилки карусельного типа СКМ-1. В шахтных сушилках на один пропуск требуется 40 – 60 минут. При этом основным параметром является температура нагрева семенного зерна. Она не должна превышать 45оС. Чем влажнее зерно, тем меньше температура нагрева зерна и теплоносителя. В зависимости от влажности зерна температура нагрева его изменяется на 2 – 3оС, а температура теплоносителя повышается или понижается на 5оС.

К прямоточным сушилкам относится брянская сушилка СБВС-5, для сушки высоковлажного зерна. Она смонтирована на базе активного бункера вентилирования емкостью 40 т. Зерно, попадая сверху бункера, пересыпается внутри его по специальным лоточкам, а снизу бункера подается теплоноситель. Поэтому зерно сушится в движении. Таким образом, режимы сушки на этих сушилках такие же, как и на шахтных.

Кроме того, имеются и сушилки барабанного типа. К ним относятся СЗБС-8 (8А) – стационарная, и СЗБП-2,5 – передвижная. Сушка в таких сушилках основана на принципе контакта пересыпающегося слоя зерна с агентом сушки и одновременно транспортирования зерна внутри вращающегося барабана.

Также используются сушилки периодического действия (или камерные). В своей конструкции имеют камеры различной формы. Сушилки не сложные по конструкции и технологии сушки, но режимы сушки отличаются от режимов прямоточных сушилок. Здесь зерно сушится в неподвижном состоянии и долго лежит, поэтому температура нагрева зерна и теплоносителя одинаковы. Сушат 15 – 30 часов. Температура семян 40 – 45оС. Производительность 2 – 3 т/ч. Если влажность до 26 %, то держат температуру 42 – 43оС. Недостатками данных сушилок являются невысокая производительность, неравномерность сушки зерна в камере, недостаточная степень механизации. А преимущества – высокое качество зерна при соблюдении режимов, которые являются мягкими.

Каждый год оборудование постоянно обновляется, усовершенствуется.

Закрытое акционерное общество "Агропромтехника"(г.Киров) - одно из ведущих российских машиностроительных предприятий, производящих оборудование для послеуборочной обработки зерна. Предприятие начало свою деятельность в начале 90-х годов, объединив под общим началом ряд машиностроительных заводов г.Кирова и Кировской области.

Оригинальность конструкторской мысли, а также постоянная работа по совершенствованию конструкции позволили создать уникальные зерносушилки, которые по своим технико-экономическим показателям сопоставимы с такими аналогами зарубежного производства, как "Rofama" М-819(Польша), "Law"(Франция), "Aeroglide"(США). Зерносушилки типа "С" прошли государственные испытания в КубНИИТиМ и в МИС Нечерноземной зоны, имеют сертифкат соответствия и разрешение федеральной службы по экологическому, технологическому и атомному надзору.

На крупных отечественных элеваторах широко используются зерносушильные комплексы 40…60 т/ч, и более, на базе зерносушилок С-20, С-30 и С-40 (Закрытое акционерное общество "Агропромтехника", 2010).

Бункерные: предназначены для сушки зерна с влажностью > 25%. Представляет собой цилиндрическую конструкцию из 2 сушильных камер с концентрично расположенной воздухораспределительной трубой. Внутри сушилки имеются 2 инверторные зоны, которые представляют собой полочки, направленные друг к другу. Благодаря им зерно в сушилке перемешивается. Производительность 5т/час. В хозяйстве 6 зерносушилок барабанного типа СЗБС-8А.

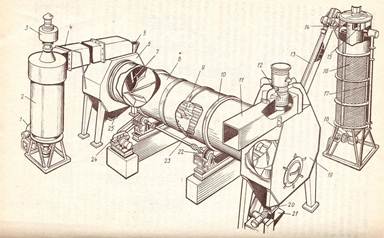

Рис. 3 - Зерносушилка СЗСБ-8: 1- вентилятор топки; 2 - топка; 3 - труба топки; 4 - труба горячего воздуха; 5 - загрузочное окно; 6 - загрузочная камера; 7 - патрубок ввода зерна; 8 - сушильный барабан; 9 - крестовина перелопачивания зерна; 10 - бандаж; 11 - труба вывода отработавшего воздуха; 12 - вентилятор разгрузочной камеры; 13 - разгрузочный элеватор; 14 - вентилятор охладительной колонки; 15 - труба вывода воздуха из охладительной колонки; 16 - охладительная колонка; 17 - труба контрольной сыпи; 18 - шлюзовой затвор охладительной колонки; 19 - камера разгрузки; 20 - шлюзовой затвор разгрузочной камеры; 21 - приемный ковш разгрузочного элеватора; 22 - приводные ролики барабана; 23 - вал роликов; 24- редуктор механизма привода роликов; 25 - клапан-мигалка

Барабан 8 (рис. 3) сушилки СЗСБ-8 разделен по сечению на шесть секторов. В каждом из них укреплены полки, захватывающие зерно при вращении барабана (скорость вращения последнего 8 об/мин, длина 8 м). Равномерный ввод зерна в барабан обеспечивает загрузочная камера 6. Вдоль барабана зерно перемещается во время пересыпания под действием подпора и потока агента сушки. Из разгрузочной камеры оно направляется в шлюзовой затвор 20, откуда подается в охладительную колонку 16.

Время контакта зерна с агентом сушки в барабанных сушилках меньше, чем в шахтных, поэтому температуры нагрева агента сушки в них более высокие (для семян 90 .130°С, для продовольственного и кормового зерна выше 180 °С), что увеличивает опасность перегрева зерна в барабане. Кроме того, зерно контактирует с наиболее нагретым агентом сушки, температура которого при прохождении по барабану понижается. Способ перемещения зерна в барабанах (захват полками и пересыпание) не позволяет использовать эти сушилки для сушки семян бобовых, риса и кукурузы, так как они растрескиваются. Сушилки пригодны для зерновых масс повышенной засоренности. В качестве топлива используют тракторный керосин или смесь его с дизельным топливом. Расход топлива 65 кг/т, мощность 30,4 кВт.

Режимы сушки зернаразличного назначения:

1. Предельно допустимая температура нагрева зерна.Перегрев всегда приводит к ухудшению или даже полной потере технологических и посевных качеств. Недостаточный нагрев уменьшает эффективность сушки и удорожает ее, так как при меньшей температуре нагрева меньше удаляется влаги. Предельно допустимая температура зерна и семян зависит от культуры, характера их использования (целевого назначения), исходной влажности (до сушки).

2. При пониженной температуре агента сушки по сравнению с рекомендуемой зерно не нагревается до нужной температуры или для достижения этого увеличивают срок его пребывания в сушильной камере, что снижает производительность зерносушилок. Температура агента сушки выше рекомендуемой недопустима, так как вызывает перегрев зерна. Основной агент сушки - смесь топочных газов с воздухом. Для получения нужной температуры агента существуют регулирующие устройства.

3. Особенности сушки в сушилках различного типа: в барабанных сушилках не рекомендуют сушить семена зерновых и нельзя сушить семена зернобобовых, рис, кукурузу. За один пропуск через сушилку снимают 4…6 % влаги. Время нахождения зерна в шахтных сушилках 40…60 минут, в барабанных – 15…20 минут, в периодических сушилках – до полного снижения влажности.
