а - пропеллерная; б - выносная; в - якорная;

Рисунок 1.2 – Типы фаршемешалок

Льдогенератор для чешуйчатого льда представляет собой агрегат горизонтального типа, в состав которого входит холодильный агрегат, узел генерирования чешуйчатого льда, привод узла генерирования льда, раму, систему трубопроводов и автоматику.

Вода подается из центральной водопроводной сети в ванну льдогенератора, в которую погружен горизонтальный барабан узла генерирования льда. Проходя через барабан льдогенератора хладагент охлаждает его стенки, на наружной поверхности которого намораживается слой льда. При вращении барабана лед специальным ножом скалывается в виде чешуек.

1.3 Патентная проработка проекта

Были проведены патентные исследования по патентному фонду областной библиотеки за период с 1990 по 2000 год по классу МКИ А22 С 5/00, 11/00,17/00. Проработаны официальные бюллетени открытий и изобретений СССР и РФ, реферативный журнал "Изобретения стран мира" по Европейским патентам, патентам США, Великобритании, Японии за период 1990-1995 гг.

В результате проведенного поиска были отобраны для анализа следующие авторские свидетельства СССР и РФ: а. с. № 1597141 публикация 1991 г бюллетень № 1 (рисунок 1.3) Московский технологический институт мясной и молочной промышленности.

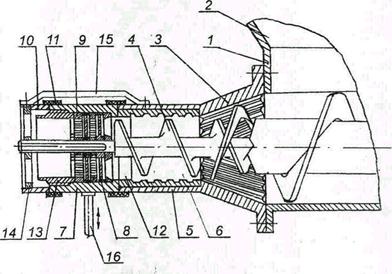

1 - корпус; 2 - бункер; 3 - рабочая камера; 4 - шнек; 5 - съемный цилиндр; 6 - рифли цилиндра; 7 - гильза; 8 - нож; 9 - решетки; 10 - кольцо; 11 - эластичное кольцо; 12 - гладкий участок на длине одного витка; 13 - трубчатая насадка для зажима режущего механизма; 14 - втулка центровки шнека; 15 - ребра для жесткого соединения кольца 10 с рабочей камерой; 16 - источник колебаний.

Рисунок 1.3 - Устройство для измельчения мясопродуктов

Устройство для измельчения мясопродуктов.

Цель изобретения - повышение производительности. Режущий механизм устройства расположен в гильзе, перед которой расположено кольцо, жестко связанное с корпусом. Гильза на стыках с кольцом и рабочей камерой снабжена эластичными кольцами и передатчиком вибрации, при этом участок внутренней поверхности рабочей камеры на входе в приемную решетку режущего механизма выполнен гладким.

Втулка 14 связана с кольцом 10 байонетным соединением.

А.с. патент № 1591917 приоритет от 20.01.88 г, публикация 15.09,90 г. (рисунок 1.4) Московский технологический институт.

Устройство для измельчения мясопродуктов, отличающееся тем, что с целью повышения производительности оно снабжено вторым шнеком. Установленным параллельно основному с возможностью встречного вращения, а вал режущего механизма смонтирован между шнеками перпендикулярно их осям.

1 - корпус; 2 - шнек; 3 - рабочая камера; 4 - вал режущего механизма; 5 - многолезвийные ножи; 6, 7, 8 - неподвижные решетки; 10 - прижимная втулка; 11 - трубчатая насадка; 12 - кольцо; 13 - стопорный элемент; 15 - горловина; 17 - желоб; 18 - ручка

Рисунок 1.4 - Устройство для измельчения мясопродуктов

2. Описание разработанного проекта

2.1 Техническая характеристика и описание конструкции фаршемешалки ЛПК 1000Ф

В качестве прототипа выбрана фаршемешалка ЛПК1000Ф разработки Воронежского КБХА, производства ВМЗ производительностью 420 кг/час, с лопастными месильными органами шнекового типа с двумя валами, вращающимися навстречу с разным числом оборотов с емкостью дежи 0,15 м3.

Фаршемешалка ЛПК1000Ф имеет следующие недостатки:

- сложность и громоздкость кинематической схемы основного привода, включающего электродвигатель 1, клиноременную передачу 2, двухступенчатый редуктор 3, цепную передачу 4, зубчатую передачу 5;

- большой вес конструкции из-за громоздкой кинематической схемы и наличия лишних звеньев-шкивов, клиновых ремней, тяжелого редуктора;

- низкий КПД машины из-за наличия лишних передаточных звеньев;

- ручной поворот дежи, что увеличивает время цикла работы, требует затрат ручного труда и не соответствует современным требованиям.

Кинематическая схема фаршемешалки-прототипа представлена на рисунке 2.1.

В результате анализа недостатков прототипа была проведена его модернизация и разработана конструкция (фаршемешалки, где устранены указанные недостатки).

Кинематическая схема спроектированной конструкции включает мотор-редуктор 1 основного привода, цепную передачу 2 от мотор-редуктора 1 к ведущему валу фаршемешалки 6 и зубчатую передачу 3 от ведущего вала фаршемешалки к ведомому 7. Проектом предлагается введение механизированного поворота емкости. Привод поворота емкости состоит из мотор-редуктора 8 и червячной пары, включающей червяк 4, закрепленный на корпусе фаршемешалки и червячный сектор 5, закрепленный на цапфе емкости.

В связи с введением механизированного поворота месильной емкости, рядом с основным пультом управления на боковой стенке фаршемешалки установлен пульт управления поворотом, содержащий кнопки поворота вперед и обратно, а также красную грибовидную кнопку экстренного останова поворота.

Основными достоинствами спроектированной фаршемешалки являются:

- простота кинематической схемы, из которой исключены клиноременная передача и редуктор;

- упрощение конструкции;

- уменьшение веса;

- введение механизированного привода поворота емкости, что исключило ручной труд и уменьшило время одного цикла работы, т.е. повысило производительность.

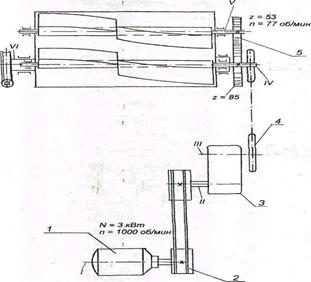

1 - электродвигатель; 2 - клиноременная передача; 3 - двухступенчатый редуктор; 4 - цепная передача; 5 - зубчатая передача.

Рисунок 2.1 - Схема кинематическая фаршемешалки ЛПК 1000 Ф

Кинематическая схема спроектированной конструкции представлена на рисунок 2.2.

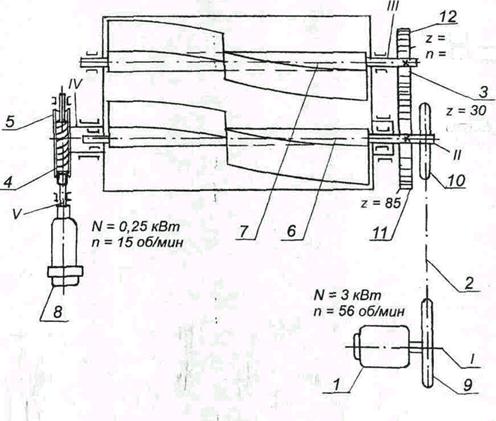

1 - мотор-редуктор основного привода; 2 - цепная передача; 3 - зубчатая передача; 4 - червяк; 5 - червячный сектор; 6 - ведущий вал; 7 - ведомый вал; 8 - мотор-редуктор поворота дежи; 9 - ведущая звездочка; 10 - ведомая звездочка; 11 - ведущая шестерня; 12 - ведомое зубчатое колесо

Рисунок 2.2 - Схема кинематическая разработанной фаршемешалки

2.2 Техническая характеристика и описание конструкции волчка ЛПК 1000В

Волчок ЛПК1000В требует значительных энергозатрат на резание из-за наличия сопротивления резанию и противотока в рабочей шнековой полости. Кроме того из-за значительного давления в ножевой камере не обеспечивается необходимая стойкость режущего инструмента, что приводит к частой смене или переточке ножей.

Предлагается ввести принудительную подачу сырья в рабочую камеру за счет установки дополнительного подающего шнека, смонтированного перпендикулярно рабочему и имеющего отдельный привод.
