Рисунок 5.Полуавтоматическая закаточная машина для жестяных банок.

1-электродвигатель; 2-соединительная муфта; 3- пара шестерен; 4-пара шестерен, передающие вращение кулачкам закаточной головки; 6-пневмоцилиндр; 7-педаль; 8-золотниковый клапан; 9-шток для регулирования нижнего патрона на высоте банки; 10-пружина для компенсации погрешности по высоте в размере банок; 11-шпиндель нижнего патрона; 12-нижний патрон; 13-стол регулируемый по высоте; 14- закаточная головка.

Сущность процесса закатки состоит в герметичном присоединении крышки к корпусу банки путем образования двойного закаточного шва. На корпус надевается донышко и в собранном виде эта пара плотно зажимается между верхним и нижним патронами и начинает вращаться. Расположенный сбоку закаточный ролик прижимается к вращающемуся донышку и обкатывает его. Сложность формы шва и особенности силового воздействия обуславливают выполнения закатывания в две последовательные операции (рис. 6): а) подгиб поля крышки и ее завитка под фланец корпуса; б) окончательное сжатие шва, полная герметизация межслойных зазоров пастой. Таким образом, получают двойной закаточный шов.

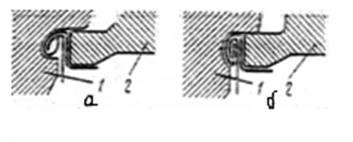

Рисунок 6. Схема образования двойного закаточного шва.

Стерилизация.

Качество консервов и продолжительность их хранения без порчи зависят от того, насколько тщательно и правильно проведена их стерилизация или пастеризация, при которых погибают микроорганизмы и создаются условия, при которых прекращается развитие спор микроорганизмов.

Режим стерилизации зависит от вида продукции, размера и вида тары. В кислой среде микроорганизмы погибают быстрее, чем в нейтральной; консервы с твердой продукцией прогреваются дольше, чем с жидкой; же­стяная тара прогревается быстрее стеклянной. В связи с этим для каждого вида консервов разработан свой режим стерилизации.

При стерилизации в банках создается некоторое давление даже и в том случае, если перед их укупоркой было проведено эксгаустирование. Поэтому при установлении режима стерилизации дают определенное давление для уравновешивания образовавшегося давления внутри банок. В противном случае возможен срыв крышек или деформация жестяной тары.

Все данные режима стерилизации для удобства пользования выражают формулой:

А—В—С или А—В—С ,

t р

где А — время, в течение которого температура в стерилизаторе достигает заданной величины, мин; В — время собственно стерилизации, в течение которого в автоклаве поддерживается постоянная температура, мин; С - время снижения давления пара в автоклаве или охлаждения банок, мин; t - температура стерилизации, °С; р — давление, создаваемое в автоклаве для компенсации внутреннего давления, возникающего в банках при стерилизации, кПа (ат).

Стерилизацию проводят в специальных аппаратах — автоклавах .

Двухсеточный вертикальный автоклав (рис. 7) представляет собой цилиндрический корпус 1 со сферическим дном 13, оборудованный откидывающейся крышкой 4, снабженной противовесом 2. Герметичность крышки 4 достигается прижимным усилием барашковых гаек 5 и наличием уплотнительной прокладки 10, уложенной в круговой паз 11. Греющий пар подается через барботер 12, установленный в придонной части. Над барботером располагаются корзины 7 с банками.

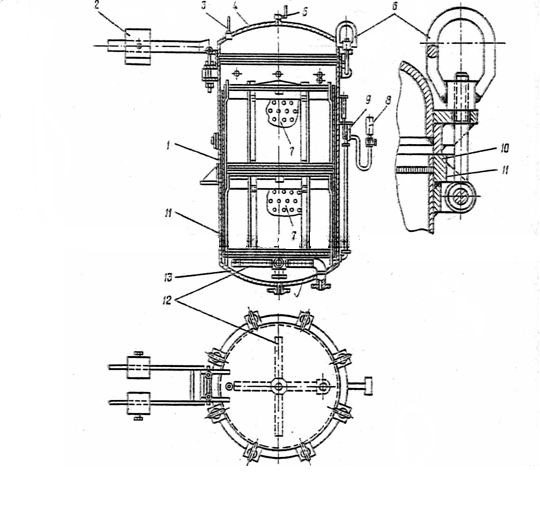

Рисунок 7. Вертикальный автоклав. 1— корпус; 2 — противовес; 3 — гнездо термометра; 4 — крышка; 5 —кран; 6—барашковые гайки; 7 — корзины с банками; 8— промежуточный сосуд подключения манометра и термометра; 9— циркуляционная труба; 10— уплотнительная прокладка; 11 — круговой паз; 12 — барботер; 13 — дно.

Укупоренные банки укладывают вручную в корзины ровными рядами. Наполненные корзины при помощи электротельфера (лебедки с электромотором) устанавливают друг на друга в автоклав, заполненный водой с температурой на 10 .20°С выше температуры продукции в банках. Автоклав закрывают крышкой, завинчивают барашками и постепенно в течение времени А разогревают до температуры стерилизации. Температуру увеличивают, пропуская пар через нижний барботер (трубку с отверстиями для выхода пара или воздуха).

Одновременно постепенно поднимают давление водой или воздухом. При малом давлении возможен срыв крышек, а при резком подъеме его крышки могут вдавиться в банки.

В течение времени В проводят стерилизацию, поддержи необходимую температуру (100°С) и давление подачей пара и спуском воды. Затем постепенно за время С охлаждают банки (2…3°С в 1 мин.) до 35…40°С. Для этого холодную воду подают через барботер под крышкой автоклава вдоль стен корпуса и выпускают горячую воду. Одновременно с охлаждением также постепенно снижают давление до атмосферного.

Для контроля за режимом стерилизации установлены термометры и манометры, подключенные к сосуду 3. Этот сосуд соединяется с циркуляционной трубкой 9, связанной с внутренней полостью автоклава. В верхней крышке автоклава расположены отверстия для установки предохранительного клапана продувного крана, в донной части — патрубок спуска конденсата.

3.Экспериментальная часть.

3.1 Разработка новой рецептуры

По данным исследования института питания РАМН у большинства населения России выявлены нарушения полноценного питания, связанные с недостатком потребления пищевых веществ, витаминов, макро- и микроэлементов, полноценных белков и их нерациональным соотношениям. На современном этапе также остро стоит вопрос дефицита потребления населением витамина С составляющий порядка 50-80% от нормы.

Одним из путей устранения дисбаланса по микроэлементам и витаминам является расширение ассортимента пищевого сырья за счет использования растительного сырья, которое является источником белков(соя, чечевица, горох, нут), углеводов (картофель, горох, кукуруза, свекла, тыква, морковь), а так же вкусовых и ароматических добавок (специи, пряности). Растительные компоненты способны дополнить отсутствующие или недостающие в мясных продуктах биологически активные вещества.

Применение растительных ингредиентов в производстве мясных продуктов стало популярным в последнее время, так как добавление растительных ингредиентов увеличивает выход и снижает себестоимость готового продукта, позволяет расширить ассортимент мясных продуктов и создавать продукты функционального питания. На данный момент наиболее распространенной растительной добавкой в мясной промышленности является соя и продукты ее переработки. Использование соевых продуктов возможно при замене ими до 30% продуктов животного происхождения. Сдерживающим фактором для увеличения их содержания является наличие антипитательных веществ. Кроме того, зачастую используется генно-модифицированная соя. Что вызывает недоверие потребителей.

В качестве растительного компонента при разработке рецептуры мясорастительных паштетов (паштета печеночного), нами была выбрана высокобелковая зернобобовая растительная культура нут, которая произрастает в Поволжье. Применение нута благодаря содержащимся в нем полезным незаменимым аминокислотам, витаминам, минеральным веществам (в т.ч. кальция, калия, магния, фосфора), пищевым волокнам позволяет повысить пищевую ценность получаемого продукта. Состав исходного сырья представлен в таблице 1.
