Достаточно детальные измерения вертикального распределения температуры проведены автором на р. Оке летом 2007 г. (табл. 4.2) в районе д. Трегубово (Озерский район Московской обл.). Измерения температуры воды на вертикалях производились вертушкой Нертока фирмы «Valeport», имеющей функции измерения скорости (м/с), направления течения, температуры воды (с точностью до 0,010С) и давления (мбар). Этот прибор позволяет выставлять время осреднения измерений от 1 с до 99 минут и устанавливать «ноль» давления, что обеспечивает более точно расположение вертушки на вертикали. Поскольку вертушка Нертока неинерционная, то осреднение, использованное во время измерений, составляет 1 мин. Вертикали делались на расстоянии 5–10 м от берега и далее по поперечному сечению реки через каждые 50 м. Точки измерений засекались с помощью GPS. На вертикали измерения температуры воды производились на глубинах 0,1 м, 0,5 м, 1 м, и далее через 1 м до дна. Измерения проводились в солнечную погоду, в различное время светлой части суток.

Таблица 4.2. Фрагмент базы данных автора по измерениям температуры воды в р. Ока

Измерения проводились в 4-х поперечных сечениях реки. Один из них располагался на участке одиночного разветвления (рис. 4.1, 1), в правом рукаве с 13:11 по 13:52, в левом рукаве – с 18:50 по 19:41. В левом рукаве (В=95 м, B/h=63), вертикали назначались в среднем каждые 16 м. Измерения проведены на 6 вертикалях. Русло левого рукава заросшее, больше половины ширины рукава занято водной растительностью. В правом рукаве (В=231 м, B/h=195), вертикали располагались каждые 21 м. Измерения здесь выполнены на 9 вертикалях. Весь день (17.06.2007) была солнечная погода, θвозд=24–300С, вода в реке за день нагрелась на 10С (по данным наблюдений на водомерном посту).

На втором, третьем и четвертом поперечных профилях измерения выполнены в один день (18.06.07) в фазу дневного нагревания (с 16:39 до 20:11) при солнечной погоде и температуре воздуха θвозд=24–300С.

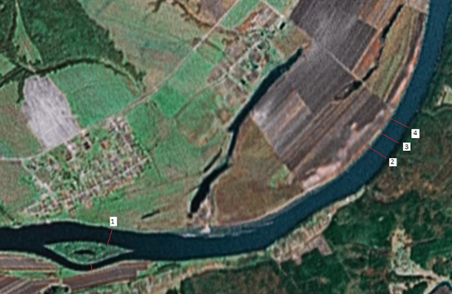

Рис. 4.1. Схема участка р. Ока с расположением створов наблюдений

Второй профиль располагался на 100 м выше подводного руслового карьера (В=270 м, B/h=144). Водное пространство по левому берегу покрыто кувшинками, занято тростником. По ширине профиля вертикали назначались в среднем через каждые 27 м. Наблюдения проведены на 7 вертикалях.

Третий профиль располагался на верхней границе карьера: на одной из вертикалей глубиной до 10 м (В=260, B/h=67) измерялись температуры воды. Измерения на вертикалях проводились в среднем через 33 м. Всего изучались эпюры 6 вертикалей.

Четвертый профиль пересекал карьер в створе, ширина которого составляла В=250 м (B/h=55,3). Измерения на вертикалях проводились в среднем через 28 м. Всего анализировалось 6 вертикалей.

Дополнительные материалы автором получены летом 2008 на р. Протва в районе д. Сатино (Калужская обл.) с помощью комплексного зонда YSI (рис. 4.2). Наблюдения проводились в различных морфологических и динамических условиях. Измерения температуры выполнены на нескольких вертикалях в пределах каждого створ реки. Измерения на всех вертикалях осуществлялись на разных глубинах (0,1, 0,5, 1 м и далее через 1 м до дна). Один створ расположился в плесе (табл. 4.3), другой – на перекате. Измерения проводились 02.07.2008 в дневные часы в солнечную погоду. Ширина плеса B составляла 20 м, средняя глубина hср= 1,05 м. Ширина переката B=45 м, средняя глубина hср= 0,35 м.

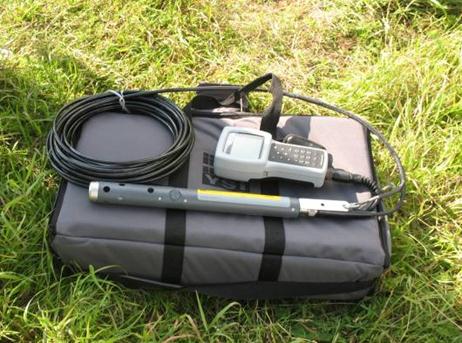

Рис. 4.2. Комплексный зонд YSI

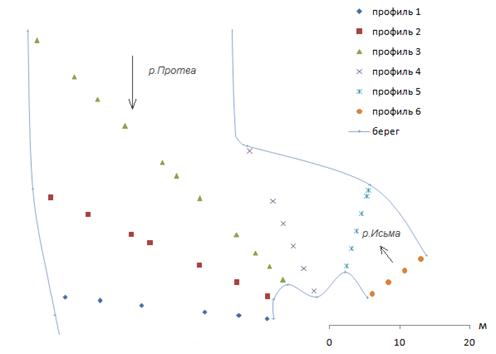

Несколько распределений температуры по глубине были изучены 03.07.2008. Они располагались в зоне слияния р. Исьма и р. Протва в соответствии со схемой на рис. 4.3. Работы проводились в солнечную погоду при температуре воздуха 24–280С с 10:30 до 18:00. Результаты наблюдений приведены в Приложении №4. Температура воды в Протве в период измерений в узле ее слияния с р. Исьма (рис. 4.4) составляла θ = 20,3–20,9 0С, в Исьме – θ = 16,6 – 17,10С. Поэтому особенности температурных эпюр изначально соответствовали условиям формирования теплового состояния воды Исьмы, Протвы и зоны смешения водных масс этих рек.

Измерения температуры воды на вертикалях в узле слияния Исьмы и Протвы проводились в основном на стандартных горизонтах: 0,1 м, 0,5 м, 1 м и далее до дна через 1 м. На профиле 6 и в точках 4,5,6 профиля 5 (рис. 4.2) измерения выполнялись также на глубине 0,03 см с целью оценить изменение температуры в приповерхностном слое воды.
