Абзетцер - полноповоротный многоковшовый экскаватор, имеющий разгрузочную консоль с ленточным конвейером. Порода из приемной траншеи (куда она разгружается из составов) выбирается ковшовым заборным органом абзетцера и через питатель равномерно поступает на ленточный конвейер отвальной консоли, который подает ее в отвал. Абзетцеры, как правило, имеют рельсовый ход. Отсыпка отвала осуществляется при движении абзетцера вдоль траншеи. Вначале отсылается внешняя часть отвала, а затем внутренняя, путем поворота разгрузочной консоли в горизонтальной плоскости.

Отвальный уступ отсыпается двумя подуступами. Абзетцер, приемная траншея и путь располагаются в этом случае на кровле нижнего подуступа. Возможная высота нижнего подуступа, как правило, ограничивается условиями его устойчивости, а высота верхнего подуступа - длиной стрелы абзетцера, углом ее наклона, устойчивостью откоса верхнего подуступа и положением абзетцера относительно пути. Высота абзетцерного отвала достигает 90 м. Высота верхнего подуступа 20-35 м, высота нижнего подуступа 40-55 м. Планировка поверхности отвала после его заполнения производится либо планирующей рамой абзетцера, либо бульдозером. Пути отвальных экскаваторов обычно многорельсовые, поэтому их передвигают путепередвигателями непрерывного действия. Ширина отвальной заходки изменяется в пределах 40-60 м. Она зависит от длины отвальной консоли и угла ее наклона. Абзетцеры применяются только при складировании рыхлых и хорошо раздробленных пород, разрабатываемых многоковшовыми экскаваторами. Они имеют высокую производительность и обеспечивают безопасность работ при больших высотах и приемной способности отвалов. Недостатками абзетцерного отвалообразования являются зависимость егоот климатических условий, высокая трудоемкость строительства и содержание абзетцерных путей.

Бульдозерное отвалообразование. В связи с созданием бульдозеров мощностью 220 кВт и более на карьерах с железнодорожным транспортом начали применять бульдозерное отвалообразование. При этом способе отвалообразования отвальный уступ разделяется на два подуступа. Порода разгружается на кровлю нижнего подуступа (транспортные пути располагаются на кровле верхнего подуступа) и бульдозерами перемещается к его откосу. Высота верхнего подуступа принимается такой, чтобы разгруженная из думпкара порода была ниже уровня пути, т.е. должна быть в пределах 1,5-2,5 м. Расстояние от внешнего конца шпал до верхней бровки верхнего подуступа должно быть не менее 1 м. Высота нижнего подуступа принимается по условию устойчивости его откоса.

Ширина отвальной заходки (шаг переукладки путей) определяется производительностью бульдозера, объемом вскрыши, поступающим на отвал, полезной массой поезда, схемой путевого развития на отвале и затратами на передвижку отвальных путей. Экономически целесообразная ширина отвальной заходки изменяется в пределах 30-70 м. Рациональная длина отвального тупика находится в пределах 1,2-1,5 км. Различают торцовую, фронтальную и комбинированную схемы бульдозерного отвалообразования (рис. 7.7). При торцовой схеме складирование породы осуществляется диагональными проходами бульдозера. Достоинствами бульдозерного отвалообразования являются независимость шага переукладки путей от линейных параметров бульдозера, высокая приемная способность отвального тупика, небольшие капитальные и эксплуатационные затраты. Недостатки - зависимость производительности бульдозеров от климатических условий, расстояния транспортирования, типа складируемых пород, повышенный износ ходовой части бульдозеров и большой расход дорогостоящего топлива.

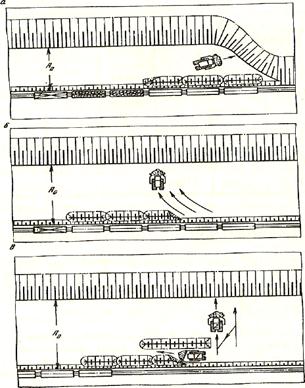

Рисунок 7.7 - технологические схемы бульдозерного отвалообразования при железнодорожном транспорте:

а - торцовая; б - фронтальная; в - комбинированная

7.3 Отвалообразование при автотранспорте

При транспортировании вскрыши на отвал автосамосвалами применяется бульдозерное отвалообразование. Процесс отвалообразования в этом случае включает разгрузку автосамосвалов на верхней площадке отвального уступа, перемещение пород под откос уступа, планировку поверхности отвала, ремонт и содержание автодорог.

Заполнение отвала осуществляется периферийным или площадным способом. В первом случае автосамосвалы разгружаются по фронту работ прямо под откос (при устойчивых отвалах) или на расстоянии 3-5 м от откоса. Затем порода бульдозерами перемещается под откос. Бульдозерный отвал в этом случае развивается в плане. При площадном способе автосамосвалы разгружаются по всей площади отвала. Поверхность отвала планируется бульдозерами, а затем укатывается катками. После этого отсыпается следующий слой и т.д. Бульдозерный отвал в этом случае развивается по вертикали. Более экономичным является периферийный способ, при котором меньше планировочных и дорожных работ. Площадный способ используется редко (в основном при складировании малоустойчивых мягких пород).

При периферийном способе, для безопасности, у верхней бровки уступа отвала устанавливаются деревянные или металлические упоры для задних колес автосамосвалов (иногда вместо упоров насыпают вал породы высотой 0,5-0,8 м и шириной 2-2,5 м).

Кроме того, поверхность бульдозерного отвала должна иметь уклон 4—5° в сторону центра отвала.

Высота бульдозерных отвалов на равнинной местности изменяется в широких пределах и ограничивается в основном физико-техническими характеристиками пород. Для скальных пород она составляет 30-35 м, для песчаных 15-20 м, для глинистых 10-15 м.

В условиях нагорных карьеров высота бульдозерных отвалов достигает 150 м и более. При такой высоте отвала разрабатываются специальные мероприятия, обеспечивающие безопасные условия работы обслуживающего персонала и оборудования.

Бульдозерный отвал обычно состоит из трех участков равной длины по фронту разгрузки (рис.7.8). На первом участке ведется разгрузка, на втором - планировочные работы, третий участок - резервный. По мере развития горных пород назначение участков меняется.

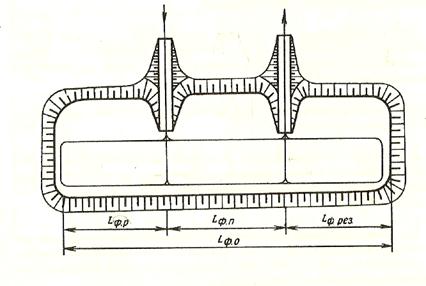

Рисунок 7.8 - Схема бульдозерного отвала:

Lф.о. Lф.р, Lф.п, Lф.рез - соответственно длина фронта отвала, разгрузки, планировки, резервного

7.4 Конвейерное отвалообразование

При транспортировании вскрыши ленточными конвейерами отвалообразование, как правило, осуществляется консольными ленточными отвалообразователями (рис. 7.9).

Консольный отвалообразователь представляет собой одноопорную металлическую ферму, смонтированную на поворотной платформе, имеющей самостоятельный ход. На отечественных карьерах наибольшее применение получили отвалообразователи на шагающем и шагающе-рельсовом ходу (табл. 7.2). Применяются также отвалообразователи на гусеничном ходу (производства Германии).
