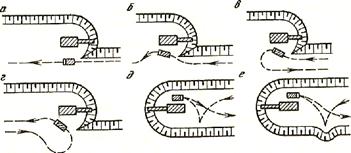

Рисунок 6.3 - Схемы подъезда автосамосвалов к экскаваторам:

а,6- сквозной подъезд; б, г - подъезд с петлевым разворотом; д, е - подъезд с тупиковым разворотом

В зависимости от числа автосамосвалов, находящихся одновременно в забое, применяется одиночная или спаренная установка их под погрузку. Одиночная установка автосамосвалов может производиться параллельно оси забоя (при заходах небольшой ширины) либо с разворотом (при более широких заходах). Установка автосамосвалов с разворотом позволяет уменьшить угол поворота экскаватора. Спаренная установка автосамосвалов обеспечивает более высокую производительность экскаваторов. При спаренной односторонней установке несколько усложняются маневры автосамосвалов (особенно в ночное время). Спаренная двусторонняя установка в большей степени обеспечивает использование экскаватора во времени. Она применяется в условиях широких заходок и тупиковых забоев. Однако спаренная установка требует некоторого увеличения рабочего парка автосамосвалов. Во всех случаях установка автосамосвала под погрузку должна обеспечить минимум времени на маневры автосамосвала в забое, минимальный угол поворота экскаватора при погрузке и хорошую видимость машинистом экскаватора кузова автосамосвала в момент погрузки.

6.4 Конвейерный транспорт

Из всех известных типов конвейеров (ленточные, ленточно-канатные, ленточно-цепные и пластинчатые) на карьерах наибольшее применение получили ленточные конвейеры (рис. 6.4). Они просты в эксплуатации и изготовлении и обеспечивают значительную производительность. Ленточный конвейер состоит из ленты, роликовых опор, смонтированных на металлической конструкции, приводной станции, устройство для натяжения ленты, загрузочного устройства. Конвейерная лента является одновременно грузонесущем и тяговым органом. На карьерах большее применение получили тканевые многопрокладочные ленты. Ткани изготавливаются из бельтинга, особо прочного бельтинга и лавсана. Все большее применение находят конвейерные ленты с капроновыми и анидными прокладками. Для мощных стационарных конвейеров, как правило, применяются резинотросовые ленты, в которых вместо прокладок используются стальные тросы диаметром 2,5-10 мм.

Рисунок 6.4 - схема ленточного конвейера:

1 - конвейерная лента; 2 - роликоопоры; 3 -приводные барабаны; 4 - устройство для натяжения ленты; 5 - загрузочное устройство.

Ширина ленты конвейера зависит от его производительности и кусковатости транспортируемых пород и находится в пределах 400-3600 мм. Транспортирование крупных кусков тяжелых пород быстро выводит конвейерную ленту из строя, поэтому размер кусков обычно не превышает 500 мм.

Скорость движения конвейерной ленты выбирается с учетом физико-технических характеристик транспортируемых пород, ширины ленты и изменяется в пределах 0,7-6 м/с (табл. 6.4)

Допустимый угол подъема зависит от физико-технических характеристик транспортируемых пород, составляет 20-22°, 16-18° и 13-15° соответственно при транспортировании рыхлых пород, раздробленных скальных пород и гравия. Допустимый угол наклона конвейера при спуске на 2-3° меньше допустимого угла при подъеме.

Роликоопоры служат для поддержания конвейерной ленты. Для поддержания грузовой ветви ленты наибольшее применение получили роликоопоры с тремя роликами, для поддержания нижней (порожней) ветви - роликоопоры с одним и двумя роликами. Ролики, поддерживающие нижнюю ветвь, имеют специальную конструкцию, приспособленную для очистки ленты от налипшей породы.

Таблица 6.4 – конвейеры и их параметры

На карьерах конвейерный транспорт применяется для транспортирования рыхлых и мягких вскрышных пород (преимущественно от многоковшовых экскаваторов) на внутренние или внешние отвалы, угля, песка, щебня, гравия и др., а также для транспортирования раздробленных скальных и полускальных пород. Для транспортирования вскрышных пород применяются следующие схемы конвейерного транспорта.

При поперечном перемещении вскрышных пород в выработанное пространство используют транспортно-отвальные мосты и консольные отвалообразователи. В случае перемещения вскрышных пород в выработанное пространство по периметру карьера (рис.6.5) используются забойные, полустационарные и отвальные конвейеры. При перемещении вскрышных пород и полезного ископаемого за пределы карьера используются забойные, подъемные, магистральные, отвальные, разгрузочные конвейеры (рис. 6.6).

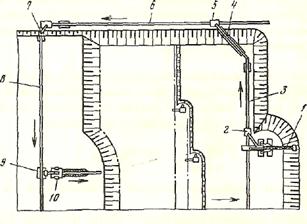

Рисунок 6.5 - схема перемещения вскрышных пород в выработанное пространство по периметру карьера:

1 - экскаватор; 2 - загрузочное устройство; 3 - забойный передвижной конвейер; 4 -наклонный конвейер; 5 - загрузочное устройство; 6 - полустационарный конвейер; 7 -самоходный перегружатель; 8 - отвальный передвижной конвейер; 9 - разгрузочное устройство; 10 – отвалообразователь.

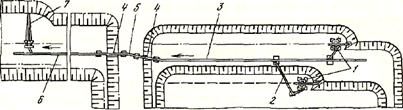

Рисунок 6.6 - схема перемещения вскрышных пород во внешние отвалы: 1 - роторные экскаваторы; 2 - перегружатель; 3 - забойный конвейер; 4 - наклонный конвейер; 5 - магистральный конвейер; 6 - отвальный конвейер; 7 - отвалообразователь
