Рисунок 5.6 - Схемы работы мехлопат в торцовом забое с погрузкой горной массы в средства транспорта на горизонте установки экскаватора (а), выше горизонта установки экскаватора (б), с разгрузкой в отвал (В).

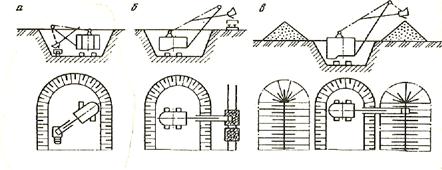

Рисунок 5.7 - Схемы работы мехлопат в траншейном забое с погрузкой горной массы в средства транспорта на горизонте установки экскаватора (А), выше горизонта установки экскаватора (б) с разгрузкой на борт выработки (в).

Высота разрабатываемого уступа в скальных и полускальных породах не должна превышать максимальной высоты черпания экскаватора Н|ч mах более чем в 1,5 раза. При этом высота развала при одно- и двурядном взрывании не должна превышать максимальную высоту черпания экскаватора, а при многорядном взрывании - полуторную максимальную высоту черпания. При экскавации взорванной горной массы должны приниматься дополнительные меры по предотвращению образования козырьков и нависей. Минимальная высота уступа должна обеспечивать наполнение ковша за одно черпание. Для экскаваторов ЭКГ-5, ЭКГ-8 она находится в пределах 2,5-3,5 м. При работе мехлопаты с верхней погрузкой в транспортные средства высота уступа ограничивается высотой и радиусом разгрузки (рис. 5.8). Высота уступа (м) определяется по формулам:

по условию использования максимальной высоты разгрузки

hу=Нрmax-hв-а

где: hB - высота транспортного средства, м;

а=0,7/1 - безопасный зазор между кузовом и ковшом в момент разгрузки, м;

по условию полного использования радиуса разгрузки

hу=(Rр-Rч.у-С)tgα,

где: Rр - радиус разгрузки при максимальной высоте разгрузки, м;

С≥3 – минимальное расстояние от оси пути до верхней бровки уступа, м;

α – угол откоса уступа, градусы.

Рисунок 5.8 - Схема к определению высоты уступа при работе мехлопаты с верхней погрузкой горной массы в средства транспорта.

В устойчивых породах (α=60/70°) высота уступа ограничивается высотой разгрузки, а в мягких неустойчивых породах - радиусом разгрузки.

Схемы работы вскрышных экскаваторов с верхней погрузкой широко применяются при проведении траншей и нарезке новых горизонта» Верхняя погрузка позволяет повысить скорость проведения траншей и улучшить использование оборудования (особенно при работе экскаваторов в комплексе с железнодорожным транспортом). Однако при верхней погрузке производительность экскаваторов уменьшается на 20-30 %, а затраты на экскавацию увеличиваются примерно в 1,5 раза. Снижение производительности объясняется увеличением продолжительности цикла при верхней погрузке, а увеличение затрат вызвано большими амортизационными отчислениями при эксплуатации мощных экскаваторов.

Максимальная ширина забоя определяется радиусом Rч черпании экскаватора на горизонте установки. При работе боковым забоем по условиям черпания ширина внутренней части забоя не должна превышать этого радиуса. Во внешней части забоя порода эффективно захватывается ковшом при угле поворота 30—40°, т.е. ширина внешней части забоя должна находиться в пределах (0,5/0,7) (см. рис. 5.5). Таким образом, по условиям эффективного черпания ширина забоя в мягких породах должна составлять (1,5—1,7) Rч.у. Обычно ширина торцового забоя в мягких породах принимается равной 1,5Rч.у. Ширина тупикового забоя, как правило, составляет 2Rч.у. Если возникает необходимость иметь более широкий тупиковый забой, экскаватор передвигается зигзагообразно или забой разрабатывается короткими поперечными заходками. При ширине тупикового забоя менее 2Rч.у. проверяется возможность разворота экскаватора и размещения транспортных средств в траншее.

В условиях мягких пород, разрабатываемых боковым забоем с использованием железнодорожного транспорта, рельсовые пути располагаются параллельно уступу на расстоянии (0,8/0,9) Rmах от оси экскаватора (см. рис, 5.6). В случае применения автомобильного транспорта возможна работа заходками шириной 50 м и более (панелями) (рис. 5.9). Автосамосвалы под погрузку могут устанавливаться сбоку от экскаватора и позади него. Погрузка на ленточные конвейеры осуществляется через бункер-питатель, располагаемый сбоку или позади экскаватора (см. рис. 5.9). В этом случае ширина заходки Ак = 1,7Rч.у. + 2kр.р. Rр. (где kр.р.=0,8-0,9 - коэффициент использования радиуса разгрузки).

Рисунок 5.9 - Схема разработки мягких пород широкими заходками при использовании автомобильного (ш) и конвейерного (б) транспорта:

1 - экскаватор; 2 - автосамосвал; 3 - бункер-питатель; 4 - забойный ленточный конвейер

В разрыхленных скальных породах профиль забоя устанавливается соответственно углу их естественного откоса. Забой имеет неодинаковую высоту по ширине развала взорванных пород.

Ширина развала зависит от высоты уступа, ширины заходки по целику, взрываемости пород, параметров буровзрывных работ и схем взрывания. В практике ширина развала изменяется в пределах (1,3 – 5) hу.

Схемы выемки и погрузки скальных пород зависят от вида применяемого транспорта. При использовании железнодорожного транспорт применяются следующие схемы выемки и погрузки.

В случае сотрясательного взрывания сильнотрещиноватых полускальных пород развал взорванной породы отрабатывается одной заходкой (рис. 5.10). Взрывные работы производятся перед укладкой железнодорожного пути или после его укладки.

Это возможно при условии, если ширина (м) развала

В≤Rч.у.+Rр.-С΄, (5.3)

где С΄=2,5/3 – расстояние между бровкой развала и осью пути, м.

При взрывании среднетрещиноватых полускальных и реже скальных пород развал отрабатывается двумя заходками (см. рис. 5.10). После отработки первой заходки путь переносится на новую трассу и отрабатывается вторая заходка, затем взрывается новый блок. При этом ширина развала

В≤Rч.у.+Rр.+А-С΄, (5.4)

где А-шаг переукладки пути, м.

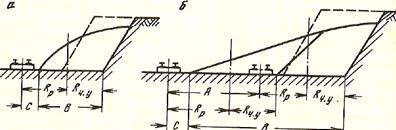

Рисунок 5.10 - Схема отработки развала взорванных пород одной (а) и двумя (б) заходками.

В условиях многорядного взрывания скальных пород ширина развала составляет 50-70 м. Развал в этом случае отрабатывается несколькими заходками. Пути перед взрывом убираются за пределы предполагаемого развала или вывозятся за пределы взрываемого блока.

При автомобильном транспорте отработка развала взорванной породы может осуществляться узкими заходками шириной Ан=(0,5/1)Rч.у., нормальными заходками шириной Ан = (1,5/1,7)R ч.у., широкими заходками (панелями).

В случае использования конвейерного транспорта погрузка взорванной массы осуществляется через бункера-питатели, оборудованные колосниковыми грохотами. При значительной крупности горной массы используются передвижные дробильные агрегаты. Для уменьшения числа передвижек забойных конвейеров применяются конвейерные перегружатели.
