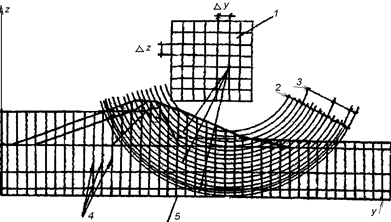

Рис. 2. Cхема к определению коэффициента запаса устойчивости откоса по кругло-цилиндрической поверхности скольжения: 1 - поле центров кругов скольжения; 2 - круги, проведенные с шагом ∆R; 3 - круги, касательные к слоям; 4 - ось элементарных отсеков (столбиков); 5 - нижняя граница расчетной области (поверхность грунта)

Намечаются, согласно приведенным ниже указаниям, центры окружностей скольжения, и из каждого центра проводится серия возможных окружностей скольжения. Для каждой окружности скольжения определяется коэффициент статической устойчивости по формуле Терцаги - ВНИИГ:

(1)

где - масса грунта в отдельном отсеке с учетом водонасыщения;

- величина полного давления поровой воды (т/м2), равная пьезометрическому напору (м), умноженному на плотность воды (т/м3);

- ширина элементарного отсека (м);

- коэффициент трения; - расчетное сцепление грунта (т/м2);

- угол (в градусах) между вертикалью и радиусом, проведенным из центра вращения в точку пересечения оси отсека с окружностью скольжения;

- плотность водонасыщенного грунта (ниже уровня воды) или грунта природной влажности (выше уровня воды) в т/м³;

- высота отсека, занятая грунтом или водой (м).

В расчете суммирование производится по всей длине кривой скольжения до пересечения ее с поверхностью грунта в правой и левой частях плотины. Расчет можно выполнить при двух вариантах определения давления в поровой воде . В первом основном случае величина определяют как вертикальное расстояние от любой точки поверхности скольжения до депрессионной кривой (рис.3)

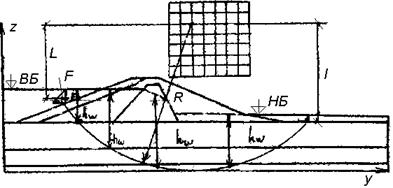

Рис.3. Схема определения давления в поровой воде грунта основания и плотины в расчете устойчивости откосов; учет давления воды ВБ и НБ

Во втором случае величину задают в узлах прямоугольной сетки, что позволяет учитывать влияние на устойчивость откоса ряда факторов, изменяющих картину распределения пьезометрических напоров в плотине и ее основании. Варьируя величинами полного давления воды и сопротивления сдвигу, определяют величину для всех расчетных случаев.

Перед расчетом составляется схема расчетной области в прямоугольных координатах. Начало координатных осей в первом приближении можно определить следующим образом. За нулевую отметку (ось абсцисс) принимается самая нижняя точка поверхности более прочного грунта. Если такой поверхности нет, то нулевая отметка выбирается на глубине одной - двух высот плотины от поверхности основания.

Центры кривых скольжения располагают в пределах поля центров окружностей скольжения. Далее откорректируют границы поля центов окружностей скольжения так, чтобы рассматриваемые поверхности скольжения покрывали все участки откоса, как это делалось на рис.5.49 для того, чтобы сместить поле центров окружностей скольжения или увеличить его достаточно изменить координаты поля центров вращения.

Поле центров окружностей скольжения разбивается сеткой с шагом и . Опыт показал, что величины и можно принять равными , где - абсцисса точки на поверхности сооружения. Из каждой точки сетки проводится серия окружностей скольжения разного радиуса. Одни из них являются касательными (см. рис.2) к границам слоев основания, что дает возможность учесть влияние слабого слоя на устойчивость, радиусы других окружностей меняются от максимального до минимального с шагом , который может быть произвольным. При этом для каждой точки сетки - это радиус окружности касательной к нижней границе расчетной области, для каждой точки сетки - это радиус окружности, примерно равный длине перпендикуляра из рассматриваемого центра на грань откоса плюс , не рассматриваются поверхности, содержащие 4 и менее отсеков и поверхности, в которых максимальное заглубление менее 1,6 м.

2. Новые нормы РФ на проектирование гидросооружений в сейсмических районах.

В пока еще действующих российских нормах 1981 г. (СНиП II-7-81*) [9, 10] основным расчетом, оценивающим сейсмостойкость сооружений, является расчет по линейно-спектральной теории (ЛСТ). Между тем Международная комиссия по большим плотинам (ICOLD) рекомендует для ответственных сооружений и для интенсивных землетрясений, когда превышается предел упругой работы, выполнять полномасштабный нелинейный динамический анализ по динамической теории (ДТ) на два уровня землетрясений [7, 8].

В марте 2003 г. в России утверждены новые нормы (СНиП 33-03 "Гидротехнические сооружения в сейсмических районах" [13]), регламентирующие строительство гидросооружений в сейсмических районах, которые соответствуют рекомендациям ICOLD [7, 8].

Одна из главных особенностей этого документа заключается в том, что вводятся два уровня сейсмических воздействий. Нижний уровень - это "проектное землетрясение" (ПЗ), т.е. землетрясение с максимальным сейсмическим воздействием, используемым для проверки сейсмостойкости всех сооружений, расположенных на данной строительной площадке. ПЗ с достаточной вероятностью может произойти в течение срока службы сооружения; сооружение должны быть в состоянии перенести такое землетрясение без существенных повреждений, не нарушающих нормальную эксплуатацию всего сооружения. Верхний уровень - это "максимальное возможное землетрясение" (МВЗ), т.е. землетрясение с максимальным сейсмическим воздействием, используемым для проверки сейсмостойкости наиболее ответственных сооружений из числа расположенных на данной строительной площадке. Вероятность МВЗ мала: при таком землетрясении сооружение может получить большой ущерб и утратить ряд своих функций, но оно не должно полностью разрушиться (для плотин не допускается прорыв напорного фронта).
