Принимаю 5,4 hсж

График для определения гидравлического показателя русла Х.

Х зависит от отношения , где h-заданная глубина канала,b-ширина канала.

Построение кривых свободной поверхности способом Бахметева

Где (i-уклон дна; l-длина заданного участка канала; h0-глубина равномерного течения при заданном расходе Q (нормальная глубина); -относительные глубины и в конце и в начале данного участка.

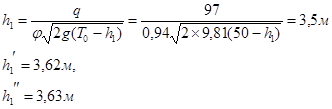

Определим глубину воды в сжатом сечении в конца быстротока с учетом hкр принимаем Р=15-разница между начальной и концевой частью быстротока.

-

где b ширина в конце быстротока

Во втором приближении:

В третьем приближении:

Принимаю 5,4 hсж

Тогда hсж=h2

Таким образом находим требуемые параметры в конце быстротока при известным данным:

Q=6500м3/с; Bнач=67 м;

Требуется определить:

w= h2. B=5,4.67=361.8 м3

x=2 h2+B=2.5,4.67=77.8 м

, =0.014

Определяем Icp в начале и в конце быстротока

В начале

В конце

Далее

По Бахметеве уточняем h2

от сюда находим

=0,65

Уточняем

Принимаем

Определение дальность отлета струи

Дальность отлета струи L, отброшенной с трамплина, до встречи со свободной поверхностью нижнего бьефа определяется по формуле:

Здесь - угол наклона струи к горизонту в створе уступа ();

g - ускорение силы тяжести;

- превышение носка над уровнем нижнего бьефа (= 24 м);

- коэффициент скорости находится по формуле

- превышение носка над уровнем нижнего бьефа (= 30м);

Т - превышение уровня верхнего бьефа над уровнем воды нижнего бьефа (Т =46 м);

Н - напор на гребне водослива (Н = 11м).

Принимаем высоту носка (трамплина)

Далее определяем толщину струи в створе уступа

Следовательно дальность отлета струи будет равна

Скорость струи на уровне свободной поверхности нижнего бьефа находится без учета изменения ее формы при движении в воздушной среде.

Где ,

Далее определяем угол встречи струи со свободной поверхностью (угол входа):

Струя, войдя под уровень нижнего бьефа, движется по прямой при этом принимается, что ось струи касательная к точке встречи оси струи со свободной поверхность.

Приращение дальности падения струи с учетом движения под уровнем нижнего бьефа по прямой до дна размыва равно

Где hр - глубина в яме размыва.

Яму размыва, образующуюся в месте падения струи, можно определить по эмпирической формуле И.Е. Мирцхулавы

К - коэффициент перехода от средних скоростей к актуальным (К = 1,5-2), W - гидравлическая крупность грунта, определяемая по формуле

м

Где d - расчетный диаметр частиц грунта, отвечающих фракциям, мельче которых в грунте содержится 90% частиц; - удельные веса материала и воды с учетом

Вывод: меньше размыва нет

Глава 3. Плотина из укатанного бетона (УБ-2) (вариант Б)

3.1 Основные характеристики "укатанный бетон" (УБ)
