УБ представляет собой особо жесткую бетонную смесь с пониженным содержанием цемента (30-50%) и повышенным содержанием (50-70%) пуццоланы (золы-уноса), уплотняемую виброкатками. Под понятием укатанный бетон подразумевается определение УБ как конструкционного материала, так и технологии производства работ при его использовании.

Малое содержание цемента в УБ (в среднем 50-80 кг/м3) резко снижает температурные напряжения в плотине, что позволяет полностью отказаться от мероприятий по регулированию температурного режима и снять все ограничения по интенсивности укладки УБ. Все это, а также максимальная механизация всех строительных процессов, снижение трудоемкости строительства обеспечивают резкое снижение стоимости и сроков строительства.

Согласно классификации УБ в зависимости от содержания вяжущих (цемент + пуццоланы) УБ бывает 3-х типов: 1 - тощий УБ с низким содержанием вяжущих (65-99 кг/м3); 2 - умеренно-пластичный УБ со средним содержанием вяжущих (100-149 кг/м3); 3 - пластичный УБ с высоким расходом вяжущих (150-300 кг/м3). Отдельно выделен УБ-4 плотин Японии с содержанием вяжущих (120-130 кг/м3), но при более высоком расходе цемента и низком расходе золы-уноса и с более высокой прочностью на сжатие и сдвиг чем УБ-1, 2 и 3.

Подробно вопросы проектирования и строительства плотин из УБ изложены в пособии Ляпичева Ю.П. [1], в котором приведены также многочисленные справочные данные по УБ.

Широкое строительство плотин из УБ объясняется тем, что использование УБ имеет ряд существенных преимуществ, а именно:

УБ, при прочности на сжатие 10 - 15 МПа, отличаются низким тепловыделением и малой усадкой. Это открывает возможность укладки УБ часто по всей длине и ширине плотины, не прибегая к дорогостоящим мерам по регулированию температурного режима УБ. Высокая ранняя прочность УБ в силу его жесткой структуры обеспечивает возможность перемещения по нему машин сразу после укладки и укатки. Таким образом, по сравнению с обычным бетоном УБ является более экономичным и технологичным материалом.

Благодаря простоте технологии и сокращению до минимума операций по опалубке, подготовке блоков к бетонированию, терморегулированию и т.п., резко сокращаются продолжительность подготовительного периода и строительства в целом.

Послойная технология возведения обуславливает наличие многочисленных горизонтальных швов; физико-механические параметры укатанного бетона и межслойных швов накладывают существенный отпечаток практически на все конструктивные элементы тела плотины и его сопряжения с основанием.

В практике современного плотиностроения разработано много конструкций плотин из УБ, при этом водонепроницаемость напорной грани обеспечивается 3 основными типами:

I - напорная грань защищена слоем обычного вибрированного бетона;

II- та же грань защищена слоем УБ-3, обогащенного цементом и затем вибрируемым [1] ;

III - та же грань защищена двухслойной (1-й слой - экран из ПВХ, 2-й - дренаж) пленкой CARPI (Швейцария), устанавливаемой после окончания укладки УБ в плотину.

Наиболее надежным решением, обеспечивающим такой же низкий коэффициент фильтрации УБ, как и обычного бетона (10-9 - 10-10 см/с), является способ II, разработанный и широко применяемый при строительстве самых крупных плотин из УБ в Китае. В Латинской Америке (в Колумбии, Бразилии и др.) широкое применение нашел способ III, который также успешно применяется для гидроизоляции напорных граней старых бетонных плотин в Европе.

3.2. Современные тенденции в проектировании плотин из укатанного бетона

Современные гравитационные плотины из УБ высотой 100 м и более на скальном основании с вертикальной напорной гранью требуют заложения низового откоса 0,8-0,95 при сейсмичности 8-9 баллов. Другим недостатком этих плотин традиционного профиля является затрудненность или невозможность их строительства на слабых полускальных и грунтовых основаниях, что подтверждает последний Бюллетень СИГБ № 117 от 2000 г. [1].

Эти ограничения обычных гравитационных плотин из УБ могут быть преодолены путем перехода на симметричный треугольный профиль плотины из особо тощего УБ (расход цемента до 50-70 кг/м3), без обработки швов УБ и с устройством на верховом откосе железобетонного экрана после возведения плотины [4]. Сейчас уже построены 3 подобные плотины высотой 25-30 м в Греции и Доминиканской республике и начато строительство двух плотин высотой 100 м в Турции и Греции (рис.1.1).

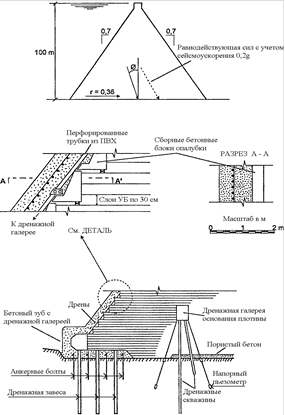

Рис.1.3 Плотина симметричного профиля высотой 100 м из особо тощего УБ с железобетонным экраном (предложение П. Лонде)

3.3 Определение отметки гребня плотины из укатанного бетона

Отметку гребня плотины следует назначать на основе расчета возвышения гребня (hs) над расчетным уровнем воды. Отметку гребня плотины (Гр) следует определять для двух случаев стояния уровня воды в верхнем бьефе (ВБ):

а) при нормальном подпорном уровне (НПУ), соответствующем пропуску максимального паводка, входящего в основное сочетание нагрузок и воздействий:

Гр = НПУ + hs=1180+1,8=1181,8 (6.1)

б) при форсированном подпорном уровне (ФПУ), при пропуске максимального паводка, относимого к особым сочетаниям нагрузок и воздействий:

Гр = ФПУ + hs = 1190+1,8 = 1191,8 (6.2)

Из двух полученных результатов расчета выбирают более высокую отметку гребня плотины.

Возвышение гребня плотины hs, в обоих случаях (Рис.6.4) определяется по формуле:

hs = D hset + hrun 1% + a =0,008+1,30+0,5=1,8 (6.3)

где D hset - ветровой нагон воды в ВБ;

hrun 1% - высота наката ветровых волн обеспеченностью 1%;

а - запас возвышения гребня плотины.

Рис. 1.4. Схема определения отметки гребня грунтовой плотины: а) без парапета; б) с парапетом; 1 - расчетный уровень при НПУ и ФПУ; 2 - парапет: 3 - объем экономии грунта.

При определении первых двух слагаемых формулы (6.3) следует принимать обеспеченности скорости ветра для расчета элементов волн, наката и нагона при основном сочетании нагрузок и воздействий (при НПУ) по СНиП 2.06.04-82*: для плотин I, II класса - 2% и III, IV класса - 4%. При особом сочетании нагрузок и воздействий (при ФПУ) эти обеспеченности следует принимать для сооружений I - II классов 20%, для III класса - 30%, для IV класса - 50%. Запас а для всех классов плотин принимают не менее 0,5 м.

При определении высоты наката волн на гидросооружения обеспеченность волн в этой системе принимают равной 1%.

В сейсмических районах к hs прибавляют высоту гравитационной волны

hg=0,4 + 0,76 (J-6) = 0,4 + 0,76 (8,5-6) =2,3 НПУ + hg =1180+2,3=1182,3
