За последние 20 лет во многих странах мира установилась тенденция широкого строительства плотин из укатанного бетона (roller compacted concrete) или сокращенно УБ (RCC). УБ представляет собой особо жесткую бетонную смесь с пониженным содержанием цемента и повышенным содержанием пуццоланы (золы-уноса), уплотняемую вибрационными катками. Под понятием УБ подразумевается определение его как нового особо жесткого бетона с широкими физико-механическими свойствами, зависящими не только от его состава, но и от технологии его укладки и виброукатки в плотине. В этом отношении УБ приближается к виброукатаному гравелистому грунту, упрочненному цементом. УБ отличается от традиционного бетона главным образом своей консистенцией. Для эффективного уплотнения УБ должен быть достаточно сухим, чтобы выдержать вес виброкатков, и в то же время достаточно влажным, чтобы обеспечить полное распределение цементного раствора в смеси в процессе перемешивания и виброукатки. УБ значительно отличается и по внешнему виду от обычного бетона, скорее напоминая гравийную насыпь, так как присутствие в нем цементного раствора почти незаметно. Для достижения максимального уплотнения требуется намного большее вибрационное усилие, чем для обычного бетона.

3.1.1 Физико-механические характеристики укатанного и обычного бетонов

Физико-механические характеристики УБ всех типов зависят от содержания его компонентов, величины которых изменяются в широких пределах, как видно из табл.1.1, полученной по данным смесей УБ в 150 плотинах на 1997 г.

Содержания компонентов смесей УБ в 150 плотинах (1997 г)

Анализ физико-механических характеристик УБ выполнен по данным испытаний образцов УБ ряда построенных плотин из УБ, приготовленных из одинаковых компонентов, что исключает влияние различных местных материалов и условий. Это сравнение позволит на стадии проектирования плотин более обоснованно принимать физико-механические характеристики УБ до проведения полевых испытаний УБ.

Время перекрытия швов УБ и их обработка

На основе анализа натурных данных поведения швов УБ в Бюллетене N 125 (2003) Международной комиссии по большим плотинам даны пределы времени перекрытия швов (град. С/час) и рекомендации по их обработке, включая укладку подстилающего слоя цементного раствора (табл.1.2).

3.1.2 Основные факторы, влияющие на прочность на сдвиг в швах УБ

Влияние возраста УБ на сцепление и трение в швах

На рис.1.1 показано влияние возраста УБ (в сутках) на сцепление С (МПа) и угол внутреннего трения φ в швах УБ при низком и высоком расходе вяжущих (УБ-1 и 2), среднем содержании пуццоланов в вяжущих 25% и времени перекрытия швов от 80 до 500 град. /час (без применения замедлителей схватывания). Влияние времени перекрытия швов на их сцепление и трение

На рис.1.2 показано влияние времени перекрытия швов УБ на сцепление и трение в них при низком и высоком расходе вяжущих (УБ-1 и 2,3), среднем содержании пуццоланов в вяжущих, равном 25%, и без применения замедлителей схватывания, увеличивающих время перекрытия швов.

C (МПа) j (град)

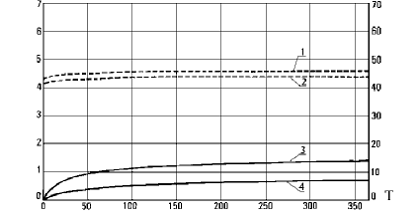

Рис.1.1 Зависимость сцепления С и трения j в швах УБ от времени Т (дни) при высоком и низком расходе вяжущих (Ц + З): 1 - зависимость j при высоком (Ц + З); 2 - то же при низком (Ц + З); 3 - зависимость С при высоком (Ц + З); 4 - то же при низком (Ц + З)
