Определим сосредоточенные силы:

Р1= (1,31+1,31)∙1,8+(0,98+0,98)∙1,8=8,26кН

Р2=(1,31+1,31)∙1,8+(0,98+098)∙1,8=8,26кН

Р3=(1,31+1,33)∙1,8+(0,98+0,99)∙1,8=8,31кН

Р4=(1,33+1,49)∙1,8+(0,99+1,11)∙1,8=8,89кН

Р5=(1,49+1,67)∙1,8+(1,11+1,25)∙1,8=9,97кН

Р6=(1,67+1,79)∙1,8+(1,25+1,34)∙1,8=10,92кН

Р7=(1,79+1,89)∙1,8+(1,34+1,42)∙1,8=11,62кН

Р8=(1,89+1,99)∙1,8+(1,42+1,49)∙1,8=12,26кН

Р9=(1,99+2,1)∙1,8+(1,49+1,58)∙1,8=12,93 кН

Р10=(2,1+2,22)∙1,8+(1,58+1,66)∙1,8=13,62 кН

Р11=(2,22+2,29)∙1,8+(1,66+1,72)∙1,8=14,21 кН

Р12=(2,29+2,38)∙1,8+(1,72+1,79)∙1,8=14,75 кН

Р13=(2,38+2,39)∙1,8+(1,79+1,799)∙1,8=15,07 кН

Р14=(2,39+2,41)∙1,8+(1,799+1,8)∙1,8=15,18 кН

Р15=(2,41+2,43)∙1,8+(1,81+1,83)∙1,8=15,3 кН

Р16=(2,43+2,46)∙1,8+(1,83+1,84)∙1,8=15,43 кН

Р17=(2,46+2,52)∙1,8+(1,84+1,89)∙1,8=15,68 кН

Р18=2,52∙1,8+1,89∙1,8=7,94 кН

расчет на горизонтальную нагрузку

ΣРIII=7,94+15,68+15,43+15,30+15,177+15,07=84,61 (кН).

ΣРII=14,75+14,21+13,62+12,93+12,25+11,62=79,39 (кН).

ΣРI=10,92 +9,97+8,89+8,32+8,25+8,25=54,61 (кН).

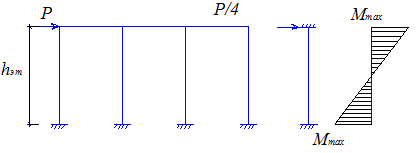

Рис. Схема действия нагрузок

Фактические изгибающие моменты:

,

где MЖ – момент в жестком узле;

MШ – момент в шарнирном узле;

- сумма нагрузок уровня;

hЭТ – высота уровня;

4– количество колонн;

K – коэффициент, определяющий жесткость узла.

; ,

,

где - момент инерции ригеля; - момент инерции колонны; - длина колонны; - длина ригеля;

III уровень крайняя колонна:

W=815,1/240*103=0,000625м3

По сортаменту принимаем двутавр колонного типа 23К2;

(м2), (м4), iх=10см.

σ=M/W=15,1/0,00661=2,28*103<240*103Па

II уровень средняя колонна:

W=39,59/240*103=0,000164м3

По сортаменту принимаем двутавр колонного типа 20К1;

(м2), (м4), iх=8,5см.

σ=M/W=39,59/0,00528=7,5*103кПа<240*103кПа

I уровень крайняя колонна:

W=10,01/240*103=0,000041м3

По сортаменту принимаем двутавр колонного типа 20К1;

(м2), (м4), iх=8,5см.

σ=M/W=10,01/0,00528=1,9*103кПа<240*103кПа

Вывод: был произведен расчёт колонн на вертикальные и горизонтальные нагрузки и подобранны номера двутавров типа колонные для обоих вариантов. Из сравнительного анализа видно, что для проектирования необходимо взять колонны сечением из расчёта на вертикальные нагрузки.

Таблица 3 Номера колонн и их изгибная жесткость

Уровень

Крайняя колонна

Средняя колонна

I

35К2: А=160∙10-4м2

W=2132∙10-6м3

40К4: А=308,6∙10-4м2

J=98340∙10-8м4

W=4694∙10-6м3

II

26К3: А=105,9∙10-4м2

J=13559,99∙10-8м4

W=1035∙10-6м3

35К3: А=184,1∙10-4м2

J=42969,99∙10-8м4

W=2435∙10-6м3

III

20К1: А=52,8∙10-4м2

J=3820∙10-8м2

W=392∙10-6м3

26К1: А=83,08∙10-4м2

J=10299,99∙10-8м4

W=809∙10-6м3

5. Определение жесткостных и инерционных параметров

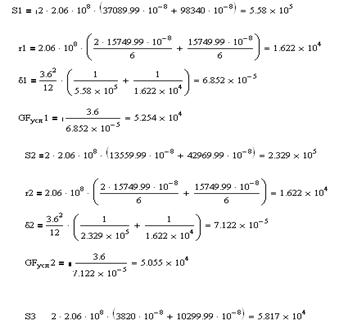

Определение условной изгибной и сдвиговой жесткостей рамы

Условную изгибную жесткость рамы определяем для каждого уровня по формуле:

,

где E – модуль упругости;

– момент инерции i – ой стойки;

– площадь i – ой стойки рамы;

– расстояние от оси рамы до осевой линии рамы.

Сдвиговую жесткость рамы определяем также для каждого уровня по формуле:

,

где – высота этажа;

, где – сумма погонных жесткостей колонн;

– сумма погонных жесткостей ригеля.
