М1=51345,26/9,8=5239,31 (т).

Дальше введем матрицы жесткости здания и масс в программу «DINCIB» и определим частоты и формы колебаний:

VII. Определение пульсационной составляющей ветровой нагрузки

Пульсационная составляющая ветровой нагрузки определяют в зависимости от соотношения первой частоты колебания и предельной частоты, при котором допускается не учитывать силы инерции. Эти частоты вычисляются в Гц. Определяем круговые частоты:

;

(Гц); (Гц); (Гц);

По СНиП 2.01.07-85 “Нагрузки и воздействия” определяем предельное значение частоты собственных колебаний fе. Так как здание со стальным каркасом при наличии ограждающих конструкций, то логарифмический декремент колебаний равен и II ветровой район, то fе =0,95Гц.

Сравниваем частоту собственных колебаний с предельной частотой собственных колебаний: при этом здание симметричное в плане значит, расчет ведем по третьему случаю:

, (3)

где m – масса сооружения на уровне z;

- коэффициент динамичности, определяемый в зависимости от параметра

и логарифмического декремента колебаний (в данном случае δ=0,3);

- коэффициент надежности по нагрузке, равный 1,4;

- нормативное значение ветрового давления, равное 0,23 (кПа);

y – горизонтальное перемещение сооружения на уровне z по первой форме собственных колебаний;

- коэффициент, определяемый посредством разделения сооружения на r участков, в пределах которых ветровая нагрузка принимается постоянной, по формуле:

, (3)

где - масса k-го участка сооружения;

- горизонтальное перемещение центра k-го участка;

- равнодействующая пульсационной составляющей ветровой нагрузки на k-й участок сооружения, определяемой по формуле:

;

где ζ – коэффициент пульсаций давления ветра на уровне z, принимаемый по табл.7[4];

ν – коэффициент пространственной корреляции пульсаций давления ветра;

- нормативное значение средней составляющей ветровой нагрузки на уровне z, определяется по формуле:

где k – коэффициент, учитывающий изменение ветрового давления по высоте;

с – аэродинамический коэффициент, равный 1,4;

1) z1= 16,8м

z2= 33,6м

z3= 50,4м

2) ; по чертежу 2[4] находим ξ=1,8

3) =0,3×0,786×1,4=0,33 (кН/м2);

=0,3×1,02×1,4=0,43 (кН/м2);

=0,3×1,04 ×1,4=0,44 (кН/м2);

ζ1=0,965; ζ2=0,839;ζ3=0,769

(кН/м2);

(кН/м2);

(кН/м2);

(кН/м2);

(кН/м2);

(кН/м2);

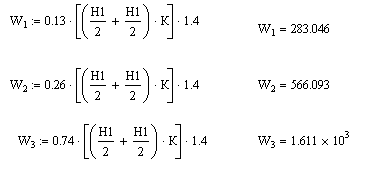

Определим итоговую суммарную составляющую ветровую нагрузку на здание ΣРi=РI×n+WpiΣ. Для этого сначала найдем среднюю составляющую ветровой нагрузку, которая приходит на расчётную раму, приведённая к сосредоточенным силам в уровне перекрытия:

ΣW1=283,046+54,61=337,66 (кН)

ΣW2=566,09+79,39=645,48 (кН)

ΣW3=1611+54,61=1665,61 (кН)

(кН);

Определяем вектор перемещений:

;

[V]=(м) ;

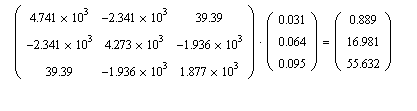

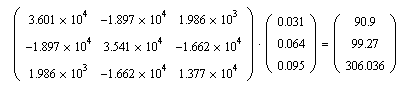

Определяем усилия, действующие на раму и диафрагму:

;;

[Pд]=

[Pр]=

VIII. Расчёт рамы на вертикальную и горизонтальную нагрузку

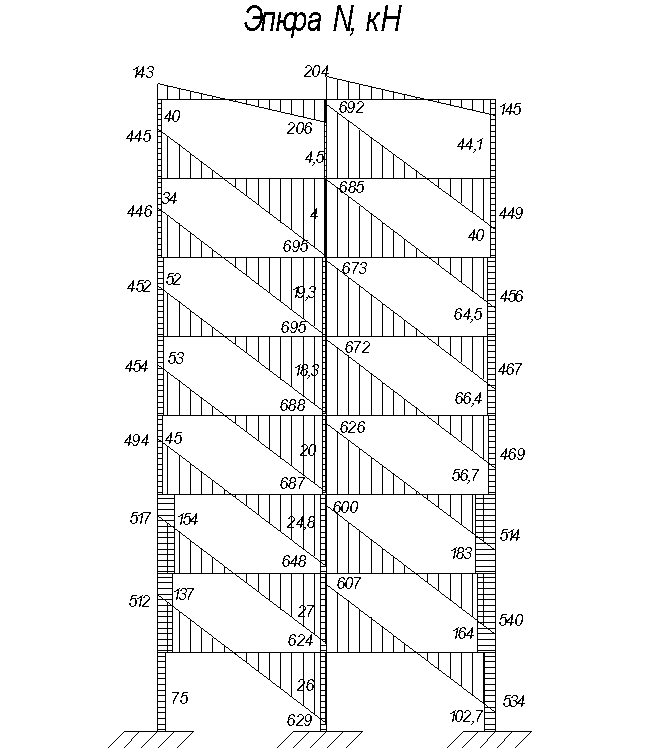

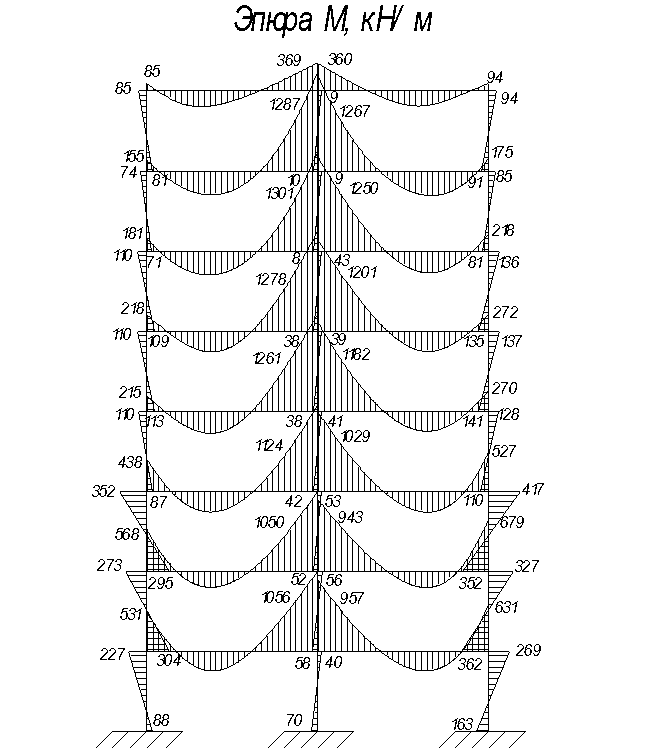

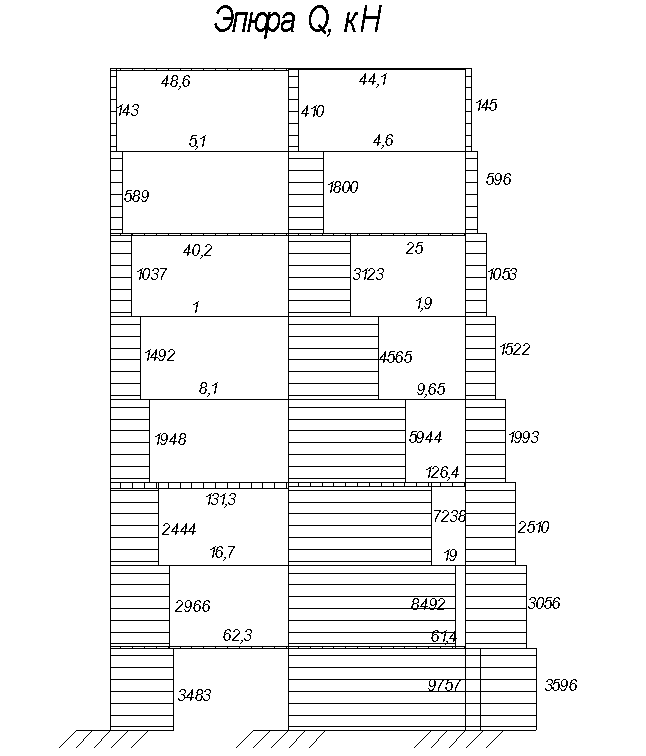

Используя программу Shape нарисуем раму и, приложив полученные нагрузки, построим эпюры от 3-го суммарного загружения.

Узел № 4:Узел № 13:Узел № 20:

87+352-438 = 042+1029+53-1124=0 362+269-631=0

IX. Уточнение элементов сечения

9.1 Уточнение сечения ригеля
