2.4. Составление матриц жесткости и масс

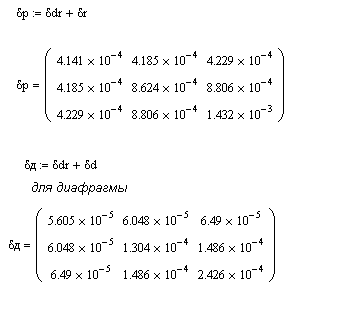

Податливость всей системы находится как сумма податливостей:

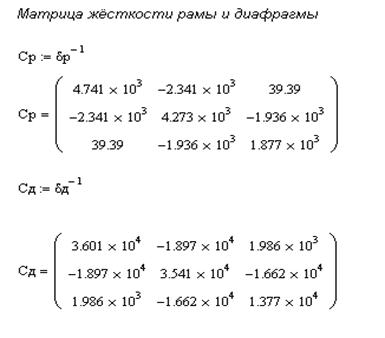

Для рамы:

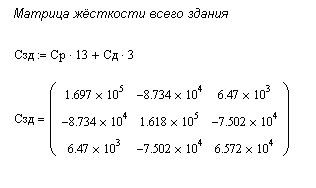

Матрица жесткости всего здания:

Составляем матрицу жесткости здания:

,

где nр – количество рам; пд – количество диафрагм;

VI. Составление матрицы масс

Длина здания 72м.

Ширина 12м.

Площадь этажа 864м2.

Рис Распределение масс в здании.

Составим матрицу масс:

(т);

Определение массы М3: 3уровня

Конструкции

Расчётная нагрузка

Грузовая площадь

Усилие

Снеговая нагрузка

1,8

864

1555,2

Кровля

1,556

864

1344,384

Плита перекрытия

1,82

5184

9434,88

Покрытие пола

0,82

4320

3542,4

Стены

1,65

2721,6

4490,64

Перегородки

1,65

2721,5

4490,475

Ригели покрытия

0,45

78

35,1

Ригели перекрытия

0,5

936

468

Раскосы диафрагм

0,38

119,16

45,2808

Колонны ср.

1166,4

711,504

Колонны кр.

0,43

2332,8

1003,104

Временная нагрузка 4 5184 20736

Итого 47856,97

М3 =47856,97/9,8=4883,36 (т).

Определение массы М2: 2 уровня

Конструкции

Расчётная нагрузка

Грузовая площадь

Усилие

Плита перекрытия

1,82

5184

9434,88

Покрытие пола

0,82

4320

3542,4

Стены

1,65

3628,8

5987,52

Перегородки

1,65

3628,7

5987,355

Ригели перекрытия

0,5

936

468

Раскосы диафрагм

0,38

119,16

45,2808

Колонны ср.

0,61

2332,8

1423,008

Колонны кр.

0,43

4665,6

2006,208

Временная нагрузка

4

5184

20736

Итого49630,65

М2=49630,89/9,8 =5064,35(т).

Определение массы 1 уровня

Конструкции

Расчётная нагрузка

Грузовая площадь

Усилие

Плита перекрытия

1,82

5184

9434,88

Покрытие пола

0,82

4320

3542,4

Стены

1,65

3628,8

5987,52

Перегородки

1,65

3628,7

5987,355

Ригели перекрытия

0,5

936

468

Раскосы диафрагм

0,38

119,16

45,2808

Колонны ср.

0,61

3499,2

2134,512

Колонны кр.

0,43

6998,4

3009,312

Временная нагрузка

4

5184

20736

Итого 51345,26
