где Кр – коэффициент разрыхления пород складируемых в илиоотстойнике, Кр = 1,15;

D – массовая доля фракций минус 1 мм (согласно гранулометрического состава), D = 8,5%;

D0,05 -массовая доля илисто-глинистых частиц размером менее 0, 05 мм, принята на основании гранулометрического состава исходных песков, D0,05 = 4,5 %;

Кн - коэффициент набухания илисто-глинистых частиц, Кн = 1,1 ;

Qч - производительность промывочною прибора, Qч = 36 м3/ ч ;

R – расход технологической воды, R=17,4м3/м3;

t - продолжительность работы промприбора в сутки, t=19,5;

λэ - эфельность песков, λэ=0,89

t - продолжительность работы промприбора в сутки , t = 19,5 ч ;

Необходимая вместимость илоотстойника технологического водоснабжения составляет – 106,2 тыс.м3. В связи с этим строительства илоотстойнников не предусматривается, т. к. уже имеются значительные площади наполнены водой, оставшиеся с прошлых лет разработки. Их площадь составляет 323,1 тыс. м3, что обеспечивает необходимый, расчетный объем илоотстойника 106,2 тыс. м3.

3.9 Охрана природы

3.9.1 Охрана водных ресурсов

В соответствии с требованиями правил охраны поверхностных вод от загрязнения и норм технологического проектирования при промывке золотосодержащих песков россыпи реки Вача принято оборотное водоснабжение промывочной установки ПГШ – II – 50.

Определяем расход сточных вод по формуле:

(3.106)

где NСТОЧ – норматив по сбросу сточных вод, NСТОЧ = 0,7 м3/м3;

А – производительность карьера, А = 0,016 м3/с.

Определяем мутность сточных вод:

(3.107)

где ε - доля частиц которые выносятся из водоема, ε = 0,01;

μ – коэффициент глинистости пород, μ = 0,02;

ρ- плотность взвесей, ρ = 2650000 г/м3.

Рассчитываем предельно допустимую концентрацию:

(3.108)

где СД – допустимое увеличение концентрации взвеси в реке, СД = 0,25 г/м3;

QМИН – минимальный расход воды, QМИН = 0,73 м3/с;

СПР – природные концентрации взвеси в реке, СПР = 7 г/м3;

d- коэффициент смещения сточных вод, d = 0,4;

(3.109)

где В - коэффициент учитывающий условия смещения, В = 0,02;

(3.110)

где L – расстояние по фарватеру разбавляющего водостока, L = 500 м;

а- коэффициент, учитывающий гидравлические условия смещения, а = 0,5;

(3.111)

где Е – условия выпуска сточных вод, Е = 1;

Y – коэффициент извилистости реки, Y = 1,3;

ЕД – коэффициент турбулентной диффузии, ЕД = 0,0016;

(3.112)

где VС – скорость водного потока, VС = 0,46 м/с;

НС – глубина водного потока, НС = 0.68 м.

Рассчитываем предельно допустимый сброс:

(3.113)

Определяем долю частиц которую необходимо осадить:

(3.114)

Размер частиц которую необходимо осадить при 98 % будет 0,005 мм.

Определяем длину осаждения частиц:

(3.115)

где VС – скорость транзитного потока, VС = 0,0003 м/с;

НОС – глубина транзитного потока, НОС = 2,5 м;

U - скорость осаждения частиц данного размера, U = 0,000008 м/с;

UВЗ – взвешенное состояние движущих частиц, UВЗ = 0,00000001.

(3.116)

где КТР – коэффициент транзитности, КТР = 0,3;

ВОС - ширина транзитного потока, ВОС = 30 м.

(3.117)

где n – коэффициент шероховатости, n = 0,018.

Длина отстойника:

(3.118)

где КЗ – коэффициент запаса, КЗ = 1,1.

3.9.2 Рекультивация нарушенных земель

Ввиду того, что нарушенный земельный участок подлежит возврату землепользователю под естественное зарастание в проекте предусматривается следующие мероприятия:

· Транспортировка отвалов вскрыши в отработанное пространство

(в карьерную выемку) с приданием рельефу рекультивируемой поверхности поперечного уклона не более 230;

· Планировка отвалов от проходки канав;

Все выше указанные работы будут выполняться бульдозерами Т-170, при этом средняя дальность транспортировки пород составит:

- по вскрыши 50 м;

- уборку хвостов промывки 40 м.

Мелкозернистая часть хвостов промывки (эфеля) будет размещаться в илоотстойник непосредственно в процессе отработки месторождения, а крупная часть (галя), во время рекультивации, в отработанное пространство.

Таблица3.67 – Объемы рекультивируемых земель

Время на проведение рекультивации определяются как:

(3.119)

Затраты на проведение рекультивации определяются как:

(3.120)

Рисунок 3.9 – Схема рекультивации капитальной траншеи

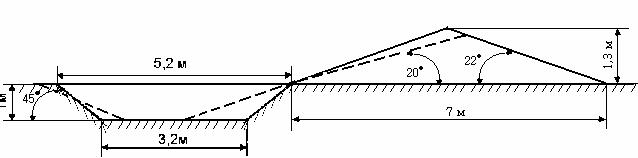

Рисунок 3.10 – Схема рекультивации нагорной канавы.

4 Энергоснабжение

4.1 Расчет электроснабжения участка горных работ

Таблица 4.1 - Расчет потребности мощности и расхода электроэнергии
