Срок отработки россыпи составит:

N = Vп / (Ап/пּ 2)= 1036800 / (105000ּ2) = 5 (3.4)

Производственная мощность предприятия обеспечивается следующим оборудованием: промывочными приборами ПГШ – II – 50 (2 шт.), экскаватором КАТО-1500GV, бульдозерами D 355 A (2 шт.) и Т-170 (2 шт.), буровым станком 2СБШ-250 МН, автосамосвалами БелАЗ –540А (3 шт.), экскаватором ЭШ 15 / 90А.

3.2 Осушение россыпи

Цель осушения месторождения заключается в следующем: отвод избытка воды с поверхности осушаемой территории; понижение уровня грунтовых вод и уменьшения влажности залежи; обеспечение прочной опоры для используемой техники при разработке.

Сооружения для отвода поверхностных и подземных вод подразделяют на две группы:

1 Поверхностные (канавы, котлованы);

2 Подземные (штреки, горизонтальные скважины).

В зависимости от назначения канавы делятся на руслоотводные, нагорные, водосборные и капитальные (водосточные).

Способы осушения заключается в проведении следующих мероприятий:

· отвод русла рек из карьерного поля;

· ограждение карьера от поверхностных весенних и ливневых вод.

Отвод русла реки за промышленный контур россыпи в проекте не предусматривается, так как р. Вача находится за пределами россыпи.

Для атмосферных осадков, которые попадают в карьер и для вод талых пород сооружаем дренажную канаву.

Капитальная траншея обеспечивает доступ к вскрышным и добычным уступам.

Продольный уклон россыпи составил 0,0003, а поперечный уклон россыпи 0,045.

Продольный и поперечный уклон россыпи значительно большие, следовательно, вода будет собираться в углу нижней части россыпи, а дальше будет проходить по капитальной траншее. В траншее будет проходить дорога с уклоном 30 0/00 , при количестве атмосферных и талых вод 0,005 м3/с вода будет проходить по обочине и не будет препятствовать движению.

Длина капитальной траншеи принята 334 м .

Водосборная канава служит для сбора атмосферных осадков и для вод талых пород, которые попадают в карьер, а затем переходит в водосточную канаву.

Длина водосборной канавы будет равна длине капитальной траншеи,

Lк = 334 м.

В траншее будет проходить дорога с уклоном 30 0/00 , при количестве атмосферных и талых вод 0,005 м3/с вода будет проходить по обочине и не будет препятствовать движению.

Для отвода поверхностных вод, стекающих в карьер с более возвышенных мест в период весеннего снеготаяния и после ливневых дождей, проводят нагорные канавы.

Скорость течения воды в канаве определяется из того что скорость течения воды в канаве (v) не должна превышать размывающею скорость (vРАЗМ) и не должно быть меньше скорости течение при которой происходит заиливание канавы (vЗАИЛ).

Высота потока в канаве определяется:

(3.5)

где Q10 – 10% обеспеченность стока, максимальная, Q10=1,75 м3/с;

β – ширена отвала бульдозера, β=3,2 м;

vРАЗМ – скорость размыва, vРАЗМ =2,04.

(3.6)

где α – коэффициент крупности наносов, α=0,5.

Площадь сечения канавы определяется:

(3.7)

где b – ширена канавы по дну, b=3,2 м;

m – заложение откосов, m=1 (450);

h – высота канавы, определяется путем подбора.

Смоченный период определяется:

(3.8)

Гидравлический радиус канавы определяется как:

(3.22)

Коэффициент Шизи определяется:

(3.9)

где п – коэффициент шероховатости канавы, п=0,018;

у – эмпирический коэффициент, у=0,167.

Уклон канавы определяется:

(3.10)

Расход воды определяется как:

(3.11)

Расчет проведен для высоты потока в канаве равной 0,5 м. Аналогичный расчет проводим для высот 0,4; 0,3 и 0,2 м. Результаты заносим в таблицу 3.1.

Таблица 3.1 – Расчет параметров нагорной канавы

b, м.

h, м

w, м2

х, м

R, м

С

i

Q, м3/с

1

3,2

0,5

1,8

4,4

0,4

47,7

0,002

2,4

2

3,2

0,4

1,68

4,1

0,35

46,6

0,002

1,77

3

3,2

0,3

1,44

3,8

0,3

45,4

0,002

1,16

4

3,2

0,2

1,05

3,6

0,2

42,5

0,002

0,56

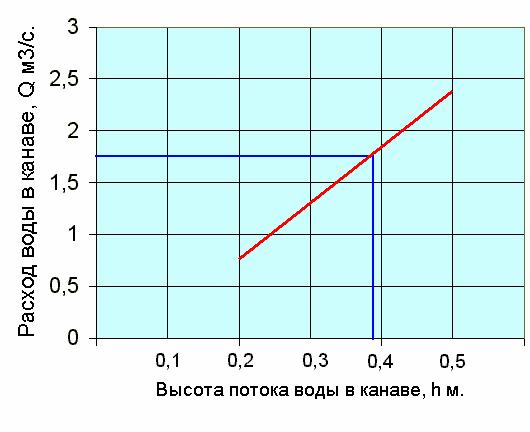

Далее строим график зависимость расхода воды в канаве от высоты потока воды в канаве, см. рис 3.1.

Рисунок 3.1 - График зависимость расхода воды в канаве от высоты потока

воды в канаве.

Из графика видно, что при данном расходе воды 1,75 м3/с высота потока воды в канаве буде равна 0,39 м.

К полученной высоте потока прибавляем необходимую безопасную высоту.

. (3.12)

где ε – необходимый надводный борт, по ТБ, ε = 0,45 м.

Таким образом, глубина нагорной канавы будет равна 1 м.

Определяем объем нагорной канавы:

; (3.13)

где ВПОВ, ВПОН – ширина канавы поверху и понизу соответственно, ВПОВ=5,2 и ВПОН=3,2;

L – длина нагорной канавы (принята с проекта), L=1950 м.

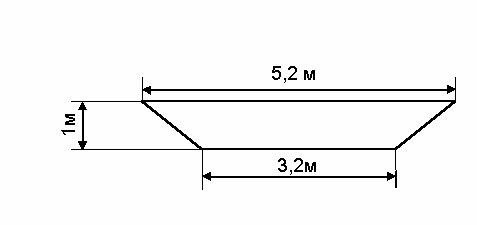

Рисунок 3.2 – Сечение нагорной канавы.

Затраты на проведение нагорной канавы определяются как:

(3.14)
