5.5 Результаты расчета ригеля перекрытия

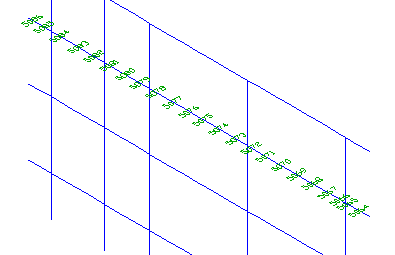

Рисунок 5.7 – Обозначение элементов ригеля перекрытия по оси 8
Расчет железобетонных сечений подбалок по СНиП 2.03.01–84
Тип сечения – тавр
ширина b = 40 см
высота h = 56 см
ширина верхней полки bf1 = 50 см
высота верхней полки hf1 = 18 см
Расстояние от верхней арматуры
до верхней грани сечения hв = 4 см
Расстояние от нижней арматуры
до нижней грани сечения hн = 4 см
Расстояние от арматуры
до боковой грани сечения hб = 4 см
Схема армирования – 2
Вид бетона – тяжелый
Класс бетона B25
Коэффициент условий работы бетона Gb2 = 0.9
Арматура класса A III
Коэффициент условий работы стали Gs2 = 1
Признак подбора арматуры 4
(0, 3 – выбирается максимальное значение;
1, 2, 4 – оптимизация для всех РСУ)
Элемент №5064 (ригель)
Сечения №1 – 3
Таблица 5.1 – Теоретическая площадь арматуры элемента 5064
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
0.22 |
0.22 |
0.09 |
0.09 |
0.61 |
0.03 |
Элемент №5065 (ригель)
Сечения №1 – 3
Таблица 5.2 – Теоретическая площадь арматуры элемента 5065
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
0.41 |
0.41 |
0.04 |
0.04 |
0.90 |
0.04 |
Элемент №5066 (ригель)
Сечения №1 – 3
Таблица 5.3 – Теоретическая площадь арматуры элемента 5066
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
1.27 |
1.27 |
0.15 |
0.15 |
2.85 |
0.12 |
Элемент №5067 (ригель)
Сечения №1 – 3
Таблица 5.4 – Теоретическая площадь арматуры элемента 5067
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
1.59 |
1.59 |
1.34 |
1.34 |
5.86 |
0.24 |
Элемент №5068 (ригель)
Сечения №1 – 3
Таблица 5.5 – Теоретическая площадь арматуры элемента 5068
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
0.84 |
0.84 |
2.68 |
2.68 |
7.04 |
0.29 |
Элемент №5069 (ригель)
Сечения №1 – 3
Таблица 5.6 – Теоретическая площадь арматуры элемента 5069
|
As1 |
As2 |
As3 |
As4 |
As |
mu(%) |
|
(см2) |
(см2) |
(см2) |
(см2) |
(см2) | |
|
0.88 |
0.88 |
2.92 |
2.92 |
7.61 |
0.31 |
