Таблица 5.11 – Сбор нагрузок на перекрытие (наружная стена)
|
№ п/п |
Вид нагрузки |
Нормативная нагрузка qн, кН/м |
γ |
Расчетная нагрузка qр, кН/м |
|
1 |
Кирпич керамический ρ=1800 кг/м3, t=120 мм, H=4200 мм |
9.07 |
1.2 |
10.88 |
|
2 |
Жесткие минераловатные плиты ρ=200 кг/м3, t=60 мм, H=4200 мм |
0.504 |
1.3 |
0.66 |
|
3 |
Блоки из ячеистого бетона кл.B2,5 по ГОСТ 21520–89 ρ=500 кг/м3, t=200 мм, H=4200 мм |
4.2 |
1.2 |
5.04 |
|
∑ |
13.77 |
16.58 |
Таблица 5.12 – Сбор нагрузок на перекрытие (кирпичные перегородки)
|
№ п/п |
Вид нагрузки |
Нормативная нагрузка qн, кН/м |
γ |
Расчетная нагрузка qр, кН/м |
|
1 |
Кирпич керамический ρ=1800 кг/м3, t=120 мм, H=3600 мм |
7.78 |
1.2 |
9.33 |
|
∑ |
7.78 |
9.33 |
Таблица 5.13 – Сбор нагрузок на перекрытие (кирпичные перегородки)
|
№ п/п |
Вид нагрузки |
Нормативная нагрузка qн, кН/м |
γ |
Расчетная нагрузка qр, кН/м |
|
1 |
Кирпич керамический ρ=1800 кг/м3, t=120 мм, H=4200 мм |
9.07 |
1.2 |
10.88 |
|
∑ |
9.07 |
10.88 |
5.3 Расчет каркаса здания
Расчетная модель плиты подготовлена в программе «ProFEt» и преобразована в конечно-элементную модель
Порядок системы:
количество элементов 5885;
количество узлов 4710;
количество уравнений 23394;
жесткости 2574492

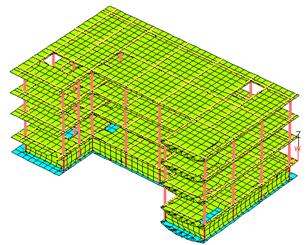

Рисунок 5.1 – Расчетная схема здания в Stark-ES
5.4 Результаты расчета плиты перекрытия
5.4.1 Деформация системы

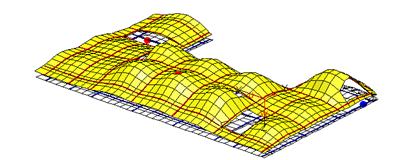

Рисунок 5.2 – Эпюра деформаций плиты перекрытия
Максимальные и минимальные деформации плиты перекрытия.
Max: Узел=2294, Ux=0.000253907 Min: Узел=2434, Ux=9.9447e‑005
Max: Узел=1631, Uz=-0.000495431 Min: Узел=1916, Uz=-0.00405324
Max: Узел=2403, Uy=4.55363e‑005 Min: Узел=2203, Uy=-7.06721e‑005
5.4.2 Армирование плиты перекрытия
Расчет арматуры проводился по прочности и трещиностойкости
Расчет арматуры проводился по расчетным сочетаниям усилий в соответствии со СHиП 2.01.07–85 «Hагрузки и воздействия» и СHиП II‑7–81 «Строительство в сейсмических районах»
Обозначения:
Ось «s» – совпадает с направлением оси «у».
Ось «r» – совпадает с направлением оси «x».
Asro – площадь армирования верхней зоны в направлении оси «х».
Asso – площадь армирования верхней зоны в направлении оси «у».
Asru – площадь армирования нижней зоны в направлении оси «х».
Assu – площадь армирования верхней зоны в направлении оси «у».
Характеристики материала:
Тип бетона – тяжелый
Класс бетона – B25
Класс арматуры – AIII
Коэф. условий работы бетона Gb = 0.90 Mkrb = 1.00
Коэф. условий работы арматуры Gs = 1.00 Mkrs = 1.00
Толщина защитного слоя (см):
сверху (по оси r) = 3.0 сверху (по оси s) = 2.0
снизу (по оси r) = 3.0 снизу (по оси s) = 2.0
Основная арматура:
Asro = 3,93 см2/м, Asso = 3,93 см2/м,
Asru = 5,65 см2/м, Assu = 5,65 см2/м
Параметры для расчета по второму предельному состоянию:
Категория трещиностойкости – 3
Условия эксплуатации конструкции:
в закрытом помещении.
Максимальные диаметры арматуры
по оси r(x): для верхней – 16, для нижней – 16;
по оси s(y): для верхней – 16, для нижней – 16;
для поперечной: 8.

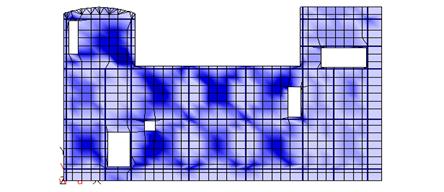

Рисунок 5.3 – Армирование нижней зоны в направлении оси Х
Min Asru = 0 cm2/m, Max Asru = 2.27301 cm2/m
Рисунок 5.4 – Армирование нижней зоны в направлении оси У
Min Assu = 0 cm2/m, Max Assu = 3.81487 cm2/m

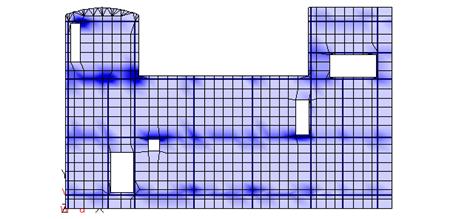

Рисунок 5.5 – Армирование верхней зоны в направлении оси Х
Min Asro = 0 cm2/m, Max Asro = 3.53182 cm2/m

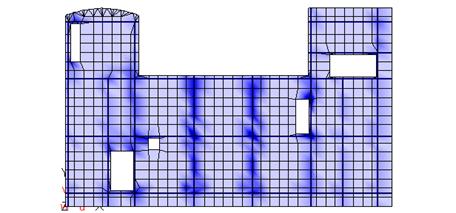

Рисунок 5.6 – Армирование верхней зоны в направлении оси У
Min Asso = 0 cm2/m, Max Asso = 3.8188 cm2/m
По результатам расчета была подобрана и законструирована арматура верхнего и нижнего слоя плиты перекрытия.
