, (78)

где IMAX – максимальная сила света, кд.

Для рабочего освещения строительной площадки принимаем прожектор типа ПЗС-45 с лампой ДРЛ-700.

m = 0,15 лк;

Рл = 700 Вт;

IMAX = 30000 кд.

шт.

Минимальная высота установки прожекторов над освещаемой поверхностью

м

Согласно [РД 78.143-92 п. 2.12.] выбор типа и количества, расчет схемы управления и размещения устройств охранного освещения рекомендуется выполнять в соответствии с Типовыми проектными решениями по проектированию периметрального охранного освещения. Охранное освещение должно обеспечивать необходимый уровень освещенности, но не менее 0,5 лк на уровне земли и ограждения периметра вне зависимости от времени суток. При этом должна обеспечиваться равномерная освещенность зоны с расчетом, чтобы светоточки от светильников перекрывались и образовывали сплошную полосу.

Окончание подготовительных работ должно быть принято по акту о выполнении мероприятий по безопасности труда, оформленному согласно СНиП 12-03-2001. Форма акта приведена в приложении Б настоящего документа.

5.2.2 Техника безопасности при монтажных работах

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц. При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещении, установка и временное закрепление элементов сборных конструкций и оборудования.

Съемные грузозахватные приспособления и тара, не прошедшие технического освидетельствования, к применению не допускаются.

Запрещается подъем сборных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

Запрещается подтаскивать (волочить) грузы грузоподъемными машинами косым натяжением канатов или поворотом стрелы, а так же производить подъем элементов и конструкций защемленных, зацепившихся, засыпанных землей или снегом, либо примерзших к земле. Очистку подлежащих монтажу элементов конструкций от грязи и наледи следует производить до их подъема.

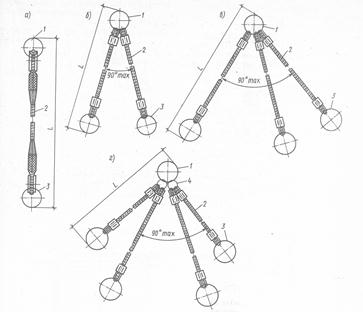

При монтаже конструкций следует использовать одно-, двух-, трех-, четырехветвевые стропы канатного типа. Конструкции строп приведены на рисунке 17.

а – одноветвевой, б – двухветвевой, в – трехветвевой, г – четырехветвевой стропы; 1 – звено для навешивания стропа, 2 – канатная ветвь, 3 – звено для захвата груза, 4 – переходное звено

Рисунок 17

Для подбора сечения гибких строп определяется натяжение в одной ветви стропы (рисунок 18):

, (79)

где P – вес поднимаемого груза, Н;

a – угол между вертикалью и ветвью стропа;

n – общее количество ветвей стропа.

Расчет гибкого стропа

Расчет производится на примере монтажа плиты перекрытия

ПК60.15-8 А IV Т:

Р = 28 кН

Для монтажа используем четырехветвевой строп:

L = 5 – длина ветви стропа, м

Рисунок 18 – Расчетная схема гибких стропов

кН

Согласно таблице 4 ГОСТ 25573-82 принимаем четырехветвевой строп 4СК1-4,0 с канатными ветвями ВК-1,6 Æ 14,0 мм по ГОСТ2688-80 (рисунок 19):

грузоподъемность стропа – 4 т;

длина ветви стропа – 5 м;

допускаемая нагрузка на захват – 15,7 кН.

1 – звено, 2 – канатная ветвь, 3 – захват

Рисунок 19

Строповку крупных конструкций и оборудования следует производить грузозахватными средствами, обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в случаях, когда высота до замка грузозахватного средства превышает 2 м (рисунок 20).

Способы строповки элементов конструкций и оборудования должны во всех случаях исключать возможность падения груза и обеспечивать его подачу к месту установки в положение, близкое к проектному по схемам, составленным с учетом прочности и устойчивости поднимаемых конструкций для монтажных нагрузок.

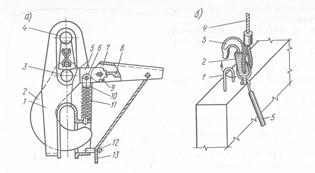

а – полуавтоматический захват для дистанционной расстроповки; 1 – обойма, 2 – специальный крюк, 3 – палец крюка, 4 – палец соединения захвата со стропом; 5 – рычаг; 6 – направляющий стержень с вилкой; 7 – рукоятка; 8 – пружина растяжения; 9 – фиксатор; 10 – тарелка; 11 – распорная пружина; 12 – скоба; 13 – строповочный шнур; б – схема устройства для дистанционной расстроповки: 1 – монтажная петля; 2 – карабин; 3 – крюк; 4 – строп; 5 – тяга

Рисунок 20 – Устройство для дистанционной расстроповки

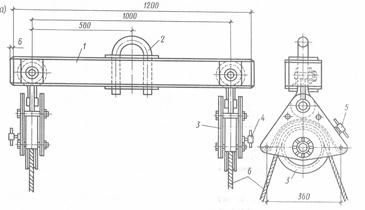

Для перемещения крупногабаритных и длинномерных грузов, когда необходимо стропить за несколько точек, использовать траверсы (рисунок 21).

1 – балансирная балка; 2 – серьга для грузоподъемного механизма; 3 – ролик; 4, 5 – винты, 6 – стропы

Рисунок 21 – Траверса

Грузовые крюки грузозахватных средств (траверсы), применяемых в строительстве должны быть снабжены предохранительными замыкающими устройствами, предотвращающими самопроизвольное выпадение груза. Вес поднимаемого груза с учетом грузозахватных приспособлений и тары не должен превышать максимальную (паспортную) грузоподъемность крана при данном вылете стрелы.

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками из пенькового каната или тонкого гибкого троса. Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения. Запрещается использовать краны и грузовые строительные подъемники для перемещения людей.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Для временного закрепления использовать распорки и расчалки. Расчалки прикреплять к специальным якорям или конструкциям способами, исключающими ослабление натяжения, и располагать за пределами движения транспорта и монтажных механизмов. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных ППР, не допускается.

Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу. Установленные в проектное положение элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.
