– нагрузка от веса покрытия на 1 м2 (приведена в таблице 8):

Расчетная равномерно распределенная нагрузка на ригель рамы qРИГ, Н/м, определяется по формуле:

, (28)

где qР = 0,93 - расчетная нагрузка, кН/м2;

В = 6 – ширина грузовой площади A1, м;

a = 70С;

A1 = B · l = 6 · 24 = 144 м2.

кН/м

Опорная реакция ригеля рамы, кН, определяется по формуле:

, (29)

где l = 24 – пролет рамы, м;

кН

– собственный вес стоек рамы:

, (30)

где gСТ = 0,6 – ориентировочный расход стали, кН/м2 здания;

В – то же, что в формуле (28);

l – то же что в формуле (29);

= 1,05 – коэффициент перегрузки.

кН

– вес стенового ограждения:

, (31)

где - то же, что в формуле (30);

gСТЕН = 0,73 – вес конструкции стенового ограждения, кН/м2;

gОСТЕКЛ = 0,35 – вес конструкции остекления, кН/м2;

НСТЕН = 7,45 – суммарная высота стенового ограждения на грузовой площади, м;

НОСТЕКЛ = 1,8 – суммарная высота остекления на грузовой площади, м;

В = 6 – ширина грузовой площади, м.

кН

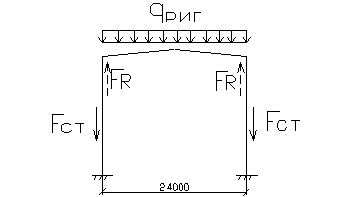

Схема распределения постоянных нагрузок приведена на рисунке 7.

Рисунок 7

2.2.2.2 Временная нагрузка

– снеговая нагрузка:

Полное нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия s, кН/м2, определяется по формуле (5) СНиП 2.01.07-85*:

(32)

где s0 = 1,5 – нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемое в соответствии с п. 5.2 СНиП 2.01.07-85*,кН/м2;

m = 1– коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии с п. 5.3 — 5.6 СНиП 2.01.07-85*.

кН/м2

Полное значение снеговой нагрузки на ригель рамы:

, (33)

где = 1,4 (qРИГ н = 0,825 > 0,8) – коэффициент надежности по нагрузке, принимаемый согласно п.5.7 СНиП 2.01.07-85*.

В – то же, что в формуле (28).

кН/м

Опорная реакция ригеля рамы:

кН

– ветровая нагрузка:

Нормативное значение средней составляющей ветровой нагрузки wm на высоте z над поверхностью земли, Н/м2, определяется по формуле (6) СНиП 2.01.07-85*:

(34)

где w0 = 380 – нормативное значение ветрового давления, Н/м2, определяемое согласно п. 6.4 СНиП 2.01.07-85*;

k — коэффициент, учитывающий изменение ветрового давления по высоте, принимаемый согласно п. 6.5 СНиП 2.01.07-85* (тип местности А - открытый);

с — аэродинамический коэффициент, принимаемый согласно п. 6.6 СНиП 2.01.07-85*,

се1 = -0,4;

cе2 = -0,4;

се3 = -0,5;

се = +0,8.

Схема распределения ветровой нагрузки приведена на рисунке 8.

Рисунок 8 – Схема здания и ветровых нагрузок

С наветренной стороны:

– для части здания, высотой до 5 м

wm1 = 380 ∙ 0,75 ∙ 0,8 = 228 Н/м2

- то же, высотой до 10м, k = 1,0,

wm2 = 380 ∙ 1,0 ∙ 0,8 = 304 Н/м2

В соответствии с линейной интерполяцией с наветренной стороны:

- на высоте 9,45 м над ур.ч.п.

wm3 = 380 ∙ 0,972 ∙ 0,8 = 296 Н/м2

Переменную по высоте ветровую нагрузку заменяют равномерно распределенной, эквивалентной по моменту в заделке консольной балки длиной 9,45 м:

– с наветренной стороны

wmЭКВ = wm2 ∙ α, (35)

где a = 1 при H £ 10 м,

wmЭКВ = 304 ∙ 1 = 304 Н/м2

– с подветренной стороны

wmsЭКВ = wmЭКВ ∙ Се3/Се = = -190 Н/м2, (36)

Расчетная равномерно распределенная линейная нагрузка qВ от ветрового напора на колонну до отметки 8,450 над ур.ч.п., кН/м:

- с наветренной стороны:

qВ = wmЭКВ ∙ В ∙ γf ∙ γН, (37)

где В – то же, что в формуле (19);

γf = 1,4 – коэффициент надежности по ветровой нагрузке, принимаемый согласно п. 6.11 СНиП 2.01.07-85*.

qВ = 0,304 · 6 · 1,4 · 0,95 = 2,42 кН/м

- с подветренной стороны:

qВs = wmsЭКВ ∙ В ∙ γf ∙ γН, (38)

qВs = - 0,19 · 6 · 1,4 · 0,95 = -1,52 кН/м

Расчетная равномерно распределенная линейная нагрузка qВ* от ветрового напора на покрытие, кН/м:

- с наветренной стороны:

qВ* = w0 ∙Се1 · В ∙ γf · γН, (39)

qВ*= 0,38 ∙ (-0,4) · 6 ∙ 1,4 · 0,95 = -1,2 кН/м

- с подветренной стороны:

qВs* = w0 ∙Се2 · В ∙ γf · γН, (40)

qВs* = 0,38 ∙ (-0,4) · 6 ∙ 1,4 · 0,95 = -1,2 кН/м

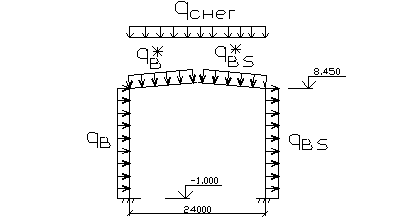

Схема распределения временных нагрузок приведена на рисунке 9.

Рисунок 9

2.2.3 Сочетания нагрузок

Расчет конструкции рамы выполняется с учетом неблагоприятных сочетаний нагрузок. Для расчета используются основные сочетания, состоящие из постоянных, длительных и кратковременных нагрузок.

В соответствие с п. 1.12, 1.13 СНиП 2.01.07-85* учитывается сочетание, включающее постоянную и две временные нагрузки с коэффициентами сочетаний для длительных y1 = 0,95, для кратковременных y1 = 0,9.

Сочетания, включающие постоянную и одну временную нагрузку (длительную или кратковременную) применяются без коэффициентов y1.

2.2.4 Расчетная схема

Расчетная схема поперечной рамы – это многократно статически неопределимая сквозная система с жесткими узлами. При определении усилий жесткостью узлов пренебрегаем. В дальнейшем жесткость узлов учитывается при определении расчетных длин стержней рамы.
