Водоснабжение строительной площадки

Временное водоснабжение на строительной площадке предназначено для обеспечения производственных, хозяйственно-бытовых и противопожарных нужд. При проектировании временного водоснабжения необходимо определить потребность, выбрать источник, наметить схему, рассчитать диаметр водопровода, привязать трассу и сооружение на строй генплане. Следует предельно использовать постоянные источники и сети водоснабжения.

Водопроводную сеть необходимо рассчитывать на период ее наиболее напряженной работы, т.е. она должна обеспечивать потребителей водой в часы максимального водозабора и во время тушения пожара.

Водоснабжение строительной площадки

Обеспечение 3 видов потребностей

Qобщ=Qпр+Qx+Qпож, где:

Qпр – максимальный расход на хозяйственно –бытовые нужды

Qпр –максимальный расход воды на производственные нужды

Qпож – тоже, на противопожарные нужды

Qпр = кпр

t- число учитываемых часов в смену 8ч.

kn-коэффициент часовой неравномерности

nn- число производственных потребителей

en- удельный расход воды на производственные цели

кпр=1,2¸1,3

Qx=

qx- удельный расход воды на хозяйственно-бытовые

нужды (20-25л)

qg- удельный расход воды на прием душа одного

работающего (30-50л)

np- число работающих в максимально загруженной смене

ng- число пользующих душем (80%)

kr- коэффициент неравномерности

Qпож = 20 л/с

Qобщ = 0,18 + 0,43 + 20 = 20,61 л/с

Определяем диаметр трубы

Принимаем D=150мм

Q – расчетный расход воды, л./сек.

V – скорость движения воды по трубам, м./сек.

Для сетей временного водопровода значения скоростей принимают большими чем для постоянного водопровода: V = 1,5 м./сек., что позволяет принимать трубопроводы меньшего диаметра.

Временные водопроводные сети выполняются из стальных труб.

Расходы воды на противопожарные нужды могут быть приняты в следующих количествах:

при площади застройки до 50 га. – 20 л./сек.

На каждые 20 га. + 5 л./сек.

Электроснабжение строительной площадки

Требования:

1. Обеспечение энергией в потребном количестве необходимого качества;

2. Гибкость электрической сети;

3. Надежность электрической сети;

4. Минимизация затрат на электроснабжение.

Порядок проектирования:

1. Производят расчет электрических нагрузок;

2. Выбор источника электроэнергии. Определение количество и мощностей трансформаторных подстанций;

3. Выявление объекта первой категории требующие резервного электропитания;

4. Размещают на СГП трансформаторные подстанции, силовые и осветительные сети, инвентарные электротехнические устройства.

Назначение сети – сети электроснабжения постоянные и временные предназначены для энергетического подпитки силовых и технологических потребителей.

Исходными данными для организации временного энергоснабжения являются объемы, сроки выполнения и структура строительно-монтажных работ, площади временных зданий, сооружений и закрытых складов, размеры строительной площадки, типы и мощности строительных машин и др.

Проектирование временного электроснабжения ведется в следующем порядке:

- определяют потребителей электроэнергии, количество необходимой электрической мощности в смену по каждому потребителю и суммарную потребную мощность электроустановок или трансформатора;

- подбирают соответствующий тип трансформатора, устанавливают его местоположение на строй генплане и проектируют временную электросеть.

Ртр=

где:

a- коэффициент потери мощности в сети;

Рс - мощностей силовых потребителей;

Рт - мощностей для технических нужд;

Рсв - потребляемая мощность для сварочных трансформаторов;

Ров - потребляемые мощности осветительными приборами для внутреннего освещения;

Рон - потребляемые мощности для наружного освещения;

cosj1 =0,7 - коэффициент мощности для моторов;

cosj2 =0,8 - коэффициент мощностей для технических целей;

cosj3 =1

cosj4 =1

cosj5 =0,6

К - коэффициенты одновременного потребления энергии:

K1=0,4; K2=0,4; K3=0,8; K4=0,9; K5=0,8.

1. Суммарная мощность моторов для строительных машин и механизмов (SРс):

-башенный кран БК 404М - 1штука- 71кВт,

-подъемник С-867 – 2 штуки – 24 кВт,

-окрасочный агрегат - 1штука- 4 кВт,

-различные мелкие механизмы и инструменты – 5,5 кВт

SРс = 104,5 кВт

2.Суммарная мощность сварочных трансформаторов (SРсв):

- ТС-500 Рс = 32 * 2 = 64 кВт,

3. Мощность для внутреннего освещения (SРов):

закрытые склады

2 Вт/м2 * 40 м2 = 80 Вт = 0,08 кВт

ремонтная мастерская

15 * 25,23 = 378,45 Вт = 0,378 кВт

конторы и служебные помещения

15 * 48 = 0,72 кВт

SРов = 1,178 кВт

4.Мощность для наружного освещения (SРон):

главные проходы и проезды

210 * 5 = 1050Вт = 1,05кВт

второстепенные проходы и проезды

210 * 2,5 = 525Вт = 0,525кВт

охранное освещение

2 * (70 + 30) * 1,5 = 300Вт = 0,3кВт

открытые склады

7 * 50 * 2 = 700Вт = 0,7кВт

освещение монтажа

760,3 * 3 = 2281Вт = 2,281кВт

SРон = 4,856кВт

5. Потребности для технологических нужд для электронагревателя мощностью Рт = 500кВ·А

Выбираем трансформаторную подстанцию – СКТП-560 1шт.

С Р=560кВА.

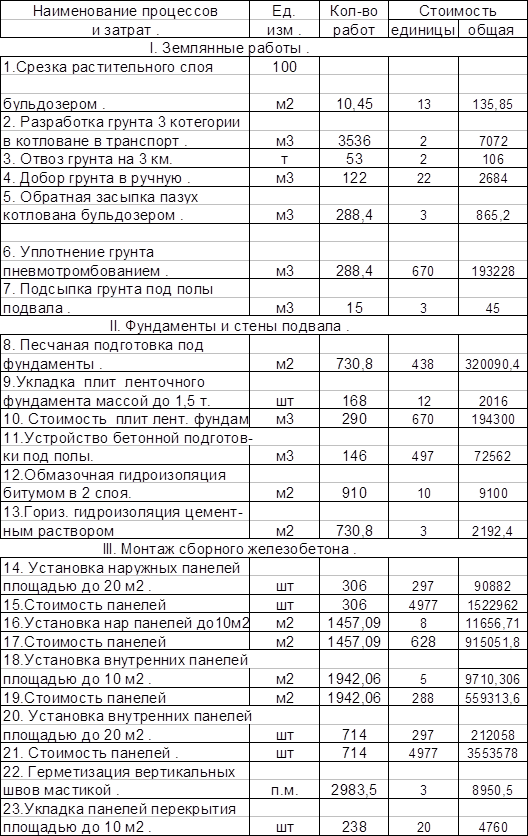

Локальная смета на общестроительные работы
