Qw=17,5-12,1=5,4 кН

-в заделке колонны

Qw(1-1) =17,5-12,1+3,2*11,2=41,24 кН

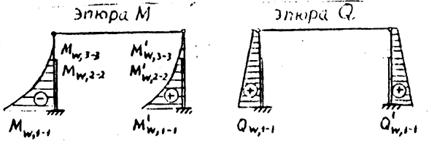

Эпюры усилий в рамеот ветровой нагрузки (ветер слева)

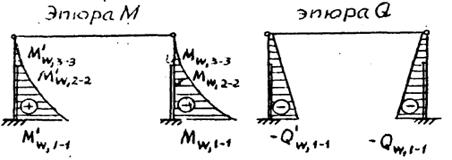

Эпюры усилий в раме от ветровой нагрузки (ветер справа)

Усилия в правой колонне при ветре слева

Изгибающие моменты в расчетных сечениях:

Mw1-1= 12,1·11,2+(2,4·11,22/2)=286кН·м

Mw2-2= Mw3-3=12,1·3,97+(2,4·3,972/2)=67 кН·м

Нормальная сила :

Поперечная сила:

в верхней точке колонны Qw=Xw

Qw=12,1кН

в заделке колонны Q¢w(1-1)=Xw+q¢wl

Q¢w(1-1)=12,1+2,4·11,2=38,98 кН

Эпюры усилий в раме от ветровой нагрузки (ветер слева)

При ветре справа колонны как бы меняются местами, при этом изменяется знак поперечной силы Q.

Таким образом:

Усилия в левой колонне при ветре справа:

Изгибающие моменты в расчетных сечениях:

Mw1-1= 12,1·11,2+(2,4·11,22/2)=286кН·м

Mw2-2= Mw3-3=12,1·3,97+(2,4·3,972/2)=67 кН·м

Нормальная сила :

Поперечная сила:

в верхней точке колонны Qw=-Xw

Qw=-12,1кН

в заделке колонны Q¢w(1-1)=-(Xw+q¢wl)

Q¢w(1-1)=-(12,1+2,4·11,2)=-39 кН

Усилия в правой колонне при ветре справа

Изгибающие моменты в расчетных сечениях левой стойки:

Mw1-1= (12,1-17,5) ·11,2-(3,2·11,22/2)=-261,2 кН·м

Mw2-2= Mw3-3=(12,1-17,5) ·3,97-(3,2·3,972/2) = - 46,7 кН·м

Нормальная сила:Nw=0

Поперечная сила:

-в верхней точке колонны

Qw=12,1кН

-в заделке колонны

Qw(1-1) =12,1+2,4*11,2=39 кН

Полученные результаты заносим в сводную таблицу.

Сводная таблица усилий в левой стойке рамы
