c- свес плиты, принимаемый в пределах 40 .60 мм.

Bpl=300+2·50=400мм

Меньший размер плиты:

L рl = 72222/400=180,56мм

Принимаем конструктивно Lрl=220мм

Толщину плиты примем 20мм. Высоту траверс можем принять равной 500мм

Подбор фундаментных болтов

Суммарное усилие в фундаментных болтах (в кН):

Nа=(392-1300*0,457)/0,963=210кН

Общая требуемая площадь фундаментных болтов:

где Rba- расчетное сопротивление фундаментных болтов(Rba=185 МПа = 18,5 кН/см², если болты выполняются из стали марки ВСтЗкп2 ).

Аb=210*1,0/18,5*1,0=11,4 см2

Обычно принимают 4 болта, тогда площадь сечения одного болта нетто:

Аbl =11,4/4=2,85см2

По сортаменту принимаем 4 болта диаметром 20 мм. Глубина заделки=800мм

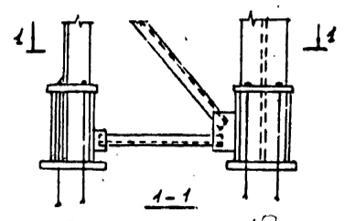

Рис. 1- База колонны

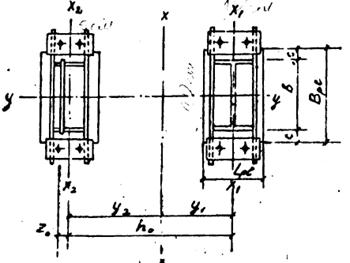

Схема к определении Na

Список используемой литературы

1.Васильев А.А. Металлические конструкции. –М.: Стройиздат,1979.

2.Сетков В.И., Сербин Е.П. Строительные конструкции: Расчет и проектирование. –М.: ИНФА-М, 2008.

3.Металлические конструкции в 3т. Т 1- Элементы конструкций/Горев В.В., Уваров Б.Ю., и др.-М.; Высшая школа.,2001.

4.Металлические конструкции в 3т. Т 2- Конструкции зданий/Горев В.В., Уваров Б.Ю., и др.-М.; Высшая школа.,2001.

5.Металлические конструкции. Под общ. ред. Л.Р. Маиляна. – Ростов н/Д:Феникс., 2005.

6.СниП 2.01.07-85*. Нагрузки и воздействия.- М.; Стройиздат,1998

7.СниП II-23-81* .Стальные конструкции.- М.; Стройиздат,1998

8.Справочник современного проектировщика. Под общ. ред. Л.Р. Маиляна. – Ростов н/Д:Феникс., 2005.
