A=ΣAi=Aw+2Af+Ash+Ach=50,76+2*32,4+51+18,1=184,66см2=0,0185м2
G=1,2*0,0185*6*78,5=10,5кН
Масса подкрановой балки (т):
M=G/g
где g – ускорение свободного падения. = 9,81м/с2
М=10,5*1000/9,81=1070кг=1,07т
4.Расчет стропильной фермы
Исходные данные :
Схема : № 2. Схема компановки:№4.
Пролёт фермы :24 м.
Длинна панели нижнего пояса : 3м.
Опорная стойка : 1,6м.
Шаг фермы : 6 м.
Сталь фермы : 14Г2
Постоянные нормативные нагрузки : 0,6 – 0,2 – 0,14 – 0,4кН/м2
Вес тельфера 70 кН.
Район строительства: Вильнюс.
Рассчитать узлы :Е.
Уклон фермы : 1/8
Определим геометрические длины всех панелей поясов.
L15 = L14 = L13 = L12 = L11 = L10 = L9 = L8 = 3 м.
tg α = 1/8 α = 7012’
sin α = 0.124
cos α = 0.992
L0 = L1 = L2 = L3 = L3 = L4 = L5 = L7 = L6 = 3 м.
Определим геометрические длины всех стоек.
L’0 = L’16 = 1,6 м.
L’2 = L’14 = 1,98 м.
L’4 = L’12 = 2,36 м.
L’6 = L’10 = 2,74 м.
L’8 = 3,1 м.
Определяем геометрические длины всех раскосов.
L’5=L’11=3,8м
Определение нагрузок на ферму.
На ферму действует два вида нагрузок:
§ Постоянная от собственного веса конструкций покрытия
§ Кратковременная снеговая
Таблица 1 - Нагрузки на ферму приведены в табличной форме:
|
Вид нагрузки |
Составляющие нагрузки |
Нормат. Значение нагрузки, кН/м2 |
Коэффи циент надеж-ности по нагрузке |
Расчетное значение нагрузки, gi кН/м2 |
|
Постоянная |
Гравийная защита-20мм; ж/б плита |
gn=0,4; 1,4 |
γf=1,3; γf=1,1 |
gn*γf=0,52; 1,54 |
|
Гидроизоляционный рубероидный ковер в 3 слоя |
0,15 |
1,3 |
0,198 | |
|
Утеплитель-пенобетоннные плиты толщиной120мм, γ=5 кН/м3 |
0,6 |
1,2 |
0,72 | |
|
Пароизоляция из одного слоя рубероида |
0,05 |
1,3 |
0,065 | |
|
Выравнивающая цементная стяжка толщиной 20мм |
0,4 |
1,3 |
0,52 | |
|
Стальные конструкции покрытия (фермы, связи) |
0,4 |
1,05 |
0,42 | |
|
ИТОГО |
g=3,98 |
|
Кратко-временная |
Снег по всему покрытию |
0,5 |
1,4 |
0,7 |
|
ВСЕГО |
4,68 |
Собственный вес фермы со связями определяется по формуле
gn=1,2ψir L, где ψir =3- коэффициент веса, изменяющийся для ферм L=12…24м при нагрузке 1,4…4кН/м2
gn=1,2·3·24=86,4 кН/м2
Полное расчетное значение снеговой нагрузки:
S=Sn· γf ,где γf-коэффициент надежности по нагрузке. =1,4
S=0,5·1,4=0,7кН/м2
Нормативное значение Sn=1*S0
Sn=1·0,5=0,5 кН/м2
Расчетное значение погонной постоянной нагрузки (кН/м), где В=6м-шаг фермы
g1=gB=3,98·6=23,88кН/м
Расчетное значение погонной снеговой нагрузки(кН/м)
S1=SВ=0,7·6=4,2кН/м
Узловая нагрузка на промежуточные узлы фермы (кН)
F1=(g1+S1)·d,
где d=3м- длина панели верхнего пояса
F1=(23,88+4,2)·3=84,24 кН
Нагрузка на надопорный узел F2 будет вдвое меньше, так как она собирается с половины панели
F2=0,5 F1
F2=0,5·84,24=42,12 кН
Опорные реакции определяются по формуле V=ΣFi/2,
где ΣFi- сумма всех узловых нагрузок на ферму
V=8*84,24/2=336,96 кН
Определение усилий в стержнях фермы
Загружение 1

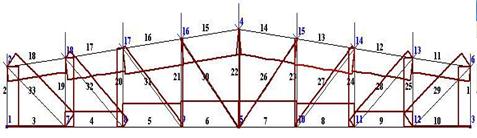

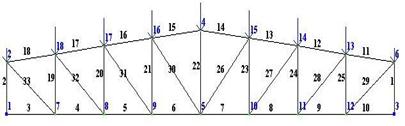

Эпюра N
Единицы измерения - кН
|
| |||||
|
№ элем |
N(кН) |
№ элем |
N(кН) |
№ элем |
N(кН) |
|
1 |
-337 |
12 |
-641 |
23 |
-45 |
|
2 |
-337 |
13 |
-703 |
24 |
-131 |
|
3 |
0 |
14 |
-676 |
25 |
-229 |
|
4 |
447 |
15 |
-676 |
26 |
53 |
|
5 |
643 |
16 |
-703 |
27 |
64 |
|
6 |
693 |
17 |
-641 |
28 |
236 |
|
7 |
693 |
18 |
-521 |
29 |
492 |
|
8 |
643 |
19 |
-229 |
30 |
53 |
|
9 |
447 |
20 |
-131 |
31 |
64 |
|
10 |
0 |
21 |
-45 |
32 |
236 |
|
11 |
-521 |
22 |
85 |
33 |
492 |
