где: m - масса одного зерна, кг для пшеницы принимаем m=3х10-5кг

V2 - скорость зерна после удара его бичами, м/с

V1- скорость зерна до удара, м/с

P - сила приложенная к зерну при соприкосновении с бичами, она должна быть достаточной для обработки поверхности зерна, но значительно меньше силы сопротивления;

t - продолжительность удара, сек. Принимаем t=10-5c

при V1=0 имеем:

(8.5.)

Иначе окружную скорость можно определить по следующей зависимости:

, (8.6)

где: w - угловая скорость ротора, сек.

R - расстояние от центра вращения до конца бича, м

, (8.7.)

где: n - частота вращения ротора, об/мин.

Расстояние от центра вращения до конца бича (R) радиус ротора определяем по формуле:

, (8.8.)

где D - диаметр рабочего цилиндра, мм

S - расстояние от наружной грани бичей до поверхности стального цилиндра. При переработке пшеницы рекомендуется принимать S = 17 мм.

Следовательно:

Принимаем R = 135 мм.

Из уравнения (4) определим силу приложенную к зерну при соприкосновении с бичами :

По справочным данным, сила необходимая для обработки зерна равна Р min = 45 Н, что меньше полученной силы, значит машина обеспечивает обработку поверхности зерна. А сила сопротивления разрушению зерна Р max = 120 Н, так как полученная сила имеет меньшее значение, то разрушение зерна обоечной машиной происходить не будет.

8.3. Прочностные расчеты.

Определим опорные реакции в горизонтальной плоскости:

Проверка

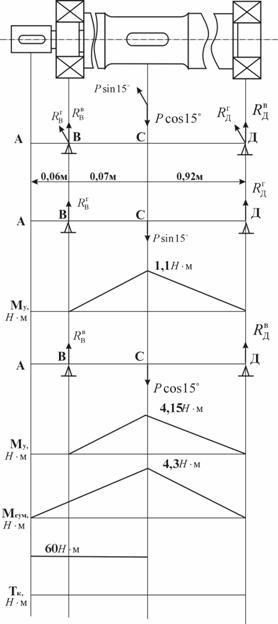

Строим эпюру изгибающих моментов относительно оси Y.

Сечение 2-2

Сечение 1-1

Определим опорные реакции в вертикальной плоскости

Проверка

Строим эпюру изгибающих моментов относительно оси х:

Сечение 1-1;

Сечение 2-2;

Определим суммарные радиальные реакции

Определяем суммарные изгибающие моменты в наиболее нагруженном сечении.

Строим эпюру крутящих моментов

Определим напряжения в опасных сечениях вала:

а) нормальные напряжения изменяются по симметричному циклу:

где: Wнетто - осевой момент сопротивления сечения вала,мм3

Тогда

Тогда

б) касательные напряжения изменяются по нулевому циклу, при котором амплитуда цикла ta равна половине расчетных напряжений кручения tк :

,

где МК - крутящий момент, Н м

WРНЕТТО -полярный момент инерции сопротивления сечения вала, мм3

Определим коэффициент концентрации нормальных и касательных напряжений для расчетного сечения вала:

где Кs и Кt - эффективные коэффициенты концентрации напряжений, принимаем Кs = 1,4; и Кt = 1,4

Кd - коэффициент влияния абсолютных размеров поперечного сечения, принимаем Kd =0,77.

KF- коэффициент влияния шероховатости, принимаем KF

КУ- коэффициент влияния поверхностного упрочнения, принимаем КУ = 1.6.

Тогда

Определяем пределы выносливости в расчетном сечении вала

где s-1 и t-1 - пределы выносливости образцов при симметричном цикле изгиба и кручения, принимаем s-1 = 380 Н/мм2, t-1 = 0,58, s-1 = 0,58 × 380 = 220,4 Н/мм2

Следовательно:

Определяем коэффициенты запаса прочности по нормальным и касательным напряжениям:

Подставляя значения, получим

Определим общий коэффициент запаса прочности в опасном сечении

Следовательно вал в опасном сечении удовлетворяет условиям прочности.
